Custom na P-Type Radiant Tube para sa Industrial Furnace

Heat-Resistant Alloy Radiant Tube Assembly | Custom na Mounting Plate at Mga Koneksyon | FH® Alloy
Gumagawa ang FH® Alloy ng mga custom na P-type na radiant tube para sa mga industrial furnace at heat treatment equipment, na nagbibigay ng kumpletong radiant tube assemblies ayon sa mga drawing ng customer, mga sukat ng furnace, operating temperature, atmosphere, at mga kinakailangan sa burner system.

Pinagsasama ng configuration na hugis-P ang mahahabang tuwid na nagniningning na mga seksyon na may mga pabalik na liko, na lumilikha ng pinahabang daanan ng pag-init sa loob ng medyo compact na espasyo ng pugon.

Ang ganitong uri ng radiant tube ay angkop para sa mga pang-industriyang sistema ng pag-init na nangangailangan ng hindi direktang pag-init, kinokontrol na furnace atmosphere, stable na pamamahagi ng init, at customized na integration ng furnace.

Pangkalahatang-ideya ng Produkto
Ang isang P-type na radiant tube ay gumagamit ng maramihang mga tuwid na seksyon ng tubo at bumabalik na baluktot upang bumuo ng tuluy-tuloy na daanan ng pag-init.
Kung ikukumpara sa isang conventional straight radiant tube, ang P-type na istraktura ay maaaring magbigay ng mas mahabang radiant surface habang pinapanatili ang isang compact installation arrangement.

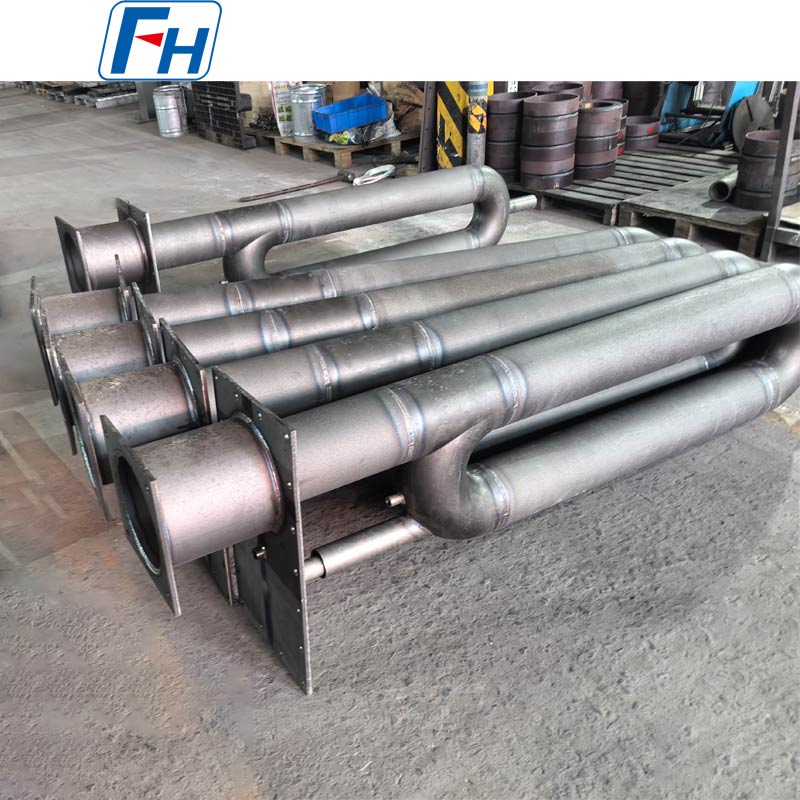

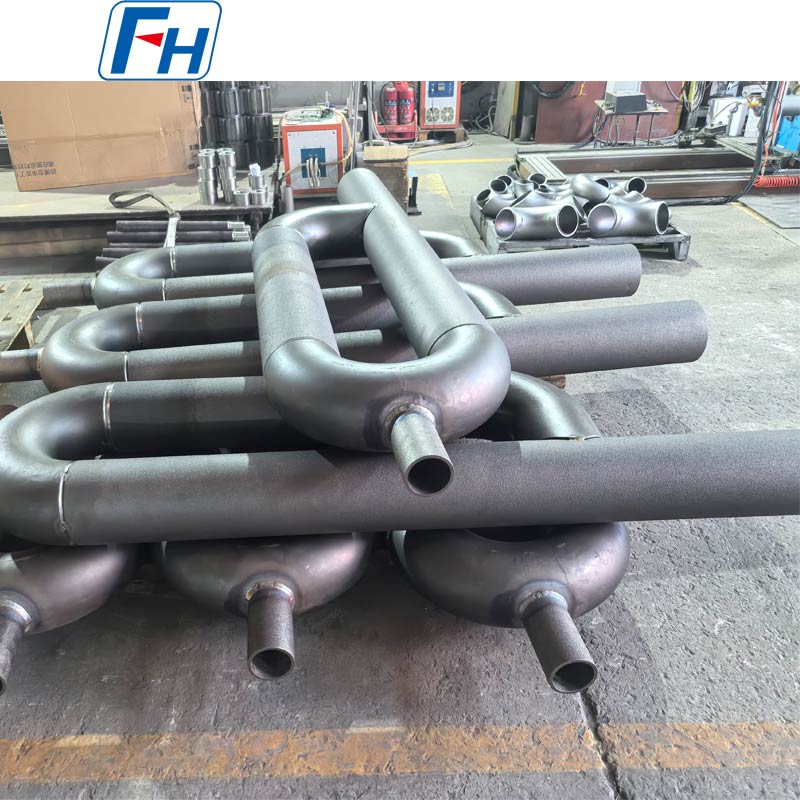

Ang produktong ipinakita ay maaaring gawin bilang isang kumpletong pagpupulong kabilang ang:

• Pangunahing nagliliwanag na mga seksyon ng tubo

• Bumalik yumuko

• Pag-mount ng plato

• Koneksyon sa gilid ng burner

• Koneksyon sa labasan / tambutso

• Mga bahagi ng suporta

• Mga custom na interface ng pag-install


Sinusuportahan ng FH® Alloy ang parehong mga bagong proyekto ng furnace at pagpapalit ng radiant tube manufacturing.

Mga Karaniwang Pagtutukoy

P-Type Radiant Tube Dimensyon
Ang bawat P-type na radiant tube ay maaaring gawin ayon sa layout ng furnace ng customer.

Kasama sa mga karaniwang dimensional na parameter ang:

• OD – Tube sa Labas na Diameter

• WT – Kapal ng Pader

• L – Pangkalahatang Haba

• C – Distansya sa Gitnang

• R – Return Bend Radius

• W – Pangkalahatang Lapad

• Pag-mount ng plato dimensions

• Diametro ng tubo ng koneksyon

• Haba ng koneksyon

• Mga sukat ng mounting hole

• Mga sukat ng interface ng burner


Sanggunian sa Pagguhit

• OD = Labas na Diameter

• WT = Kapal ng Pader

• L = Pangkalahatang Haba

• C = Distansya sa Gitnang

• R = Radius ng Baluktot


Maaaring i-customize ang lahat ng dimensyon ayon sa mga drawing ng customer, sample, o umiiral nang dimensyon ng furnace.

P-Shaped Multi-Pass Structure
Ang pangunahing pagkakaiba sa pagitan ng isang P-type na radiant tube at isang conventional straight radiant tube ay ang return-flow geometry nito.
Ang maraming tuwid na seksyon ay konektado sa pamamagitan ng mga curved return section, na bumubuo ng mas mahabang panloob na landas ng daloy.
Ang disenyong ito ay maaaring magbigay ng:

• Mas malaking radiant heating surface

• Mas mahabang daanan ng pag-init

• Compact na kaayusan sa pag-install

• Flexible na layout ng pugon

• Matatag na paglipat ng init

• Customized na burner at pag-aayos ng tambutso


Ang eksaktong P-type na geometry ay dapat na idinisenyo ayon sa aktwal na pugon sa halip na gumamit ng isang karaniwang dimensyon para sa bawat aplikasyon.

Mga Materyales na Alloy na Lumalaban sa init
Ang pagpili ng materyal ay kritikal sa nagliliwanag na buhay ng serbisyo ng tubo.
Ang FH® Alloy ay maaaring gumawa ng mga P-type na radiant tube gamit ang iba't ibang materyal na lumalaban sa init, kabilang ang:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Cr-Ni heat-resistant alloys

• High-Ni heat-resistant alloys

• Mga haluang metal na nakabatay sa nikel na may mataas na temperatura

• Iba pang mga markang tinukoy ng customer


Ang pagpili ng materyal ay dapat isaalang-alang:

• Temperatura ng pagpapatakbo

• Ang kapaligiran ng hurno

• Mga kondisyon ng burner

• Ang dalas ng thermal cycling

• Mga kondisyon ng oksihenasyon

• Kapal ng pader ng tubo

• Kinakailangan ang buhay ng serbisyo


Kung hindi tinukoy ang materyal, maaaring magbigay ang FH® Alloy ng suporta sa pagpili ng materyal batay sa aktwal na mga kondisyon ng pagpapatakbo ng furnace.

Idinisenyo para sa Indirect Furnace Heating
Ang mga P-type na radiant tube ay karaniwang ginagamit kung saan ang burner flame at combustion gases ay kailangang manatiling hiwalay sa furnace working chamber.
Ang init ay inililipat sa pamamagitan ng radiant tube wall at inilalabas patungo sa mga workpiece sa loob ng furnace.
Ang kaayusan na ito ay makakatulong sa pagbibigay ng:

• Kinokontrol na kapaligiran ng pugon

• Nabawasan ang direktang kontak ng apoy

• Mas matatag na pag-init

• Unipormeng pamamahagi ng temperatura

• Maaasahang tuluy-tuloy na operasyon


Custom na Mounting Plate at Mga Koneksyon
Ang P-type na radiant tube na ipinapakita ay gumagamit ng custom mounting plate at end-connection structure.
Maaaring i-customize ng FH® Alloy ang:

• Pag-mount ng plato width and height

• Kapal ng plato

• Dami ng mounting hole

• Ang diameter at posisyon ng butas

• Koneksyon ng burner

• Koneksyon ng tambutso

• Diametro ng tubo ng koneksyon

• Istraktura ng suporta

• Oryentasyon ng pag-install


Nagbibigay-daan ito sa kumpletong pagpupulong na tumugma sa umiiral nang interface ng furnace ng customer.

Mga Karaniwang Aplikasyon
Ang P-type na radiant tubes ay malawakang ginagamit sa:

• Mga hurno ng paggamot sa init

• Mga hurno ng pagsusubo

• Mga pugon na nagpapatigas

• Tempering furnaces

• Carburizing furnaces

• Patuloy na mga hurno

• Roller hearth furnaces

• Mga hurno ng proteksiyon sa kapaligiran

• Mga linya ng pagpoproseso ng bakal

• Mga sistema ng pag-init ng industriya


Ang mga ito ay partikular na angkop para sa mga application na nangangailangan ng isang mahabang radiant heating path sa loob ng limitadong espasyo ng pugon.

Proseso ng Paggawa
Depende sa disenyo, ang pagmamanupaktura ay maaaring kabilang ang:
Paghahanda ng Materyal → Produksyon ng Tube → Paghahanda ng Tuwid na Seksyon → Return Bend Fabrication → Assembly → Welding → Mounting Plate Fabrication → Machining → Dimensional Inspection → Surface Cleaning → Final Inspection

Kabilang sa mga pangunahing kontrol sa pagmamanupaktura ang:

• Tuwid ng tubo

• Pagkakapare-pareho ng kapal ng pader

• Bend geometry

• Distansya sa gitna

• kalidad ng hinang

• Pag-align ng koneksyon

• Pag-mount ng plato accuracy

• Pangkalahatang dimensional tolerance


Para sa mga kumplikadong istrukturang uri ng P, ang pagpapanatili ng tamang pagkakahanay sa pagitan ng maraming seksyon ng tubo ay lalong mahalaga.

Pangunahing Kalamangan
Pinahabang Daan ng Pag-init
Ang hugis-P na istraktura ay nagbibigay ng isang mas mahabang nagliliwanag na landas kaysa sa isang simpleng tuwid na tubo.
Compact Furnace Layout
Maaaring isaayos ang maraming seksyon ng tubo sa loob ng limitadong lugar ng pag-install ng pugon.
Mga Custom na Materyal na Lumalaban sa init
Maaaring mapili ang materyal ayon sa temperatura at kapaligiran ng pugon.
Kumpletong Paggawa ng Assembly
Ang mga seksyon ng tubo, mga liko, mga mounting plate, at mga istruktura ng koneksyon ay maaaring ibigay bilang isang pagpupulong.
Produksyon na Batay sa Pagguhit
Angkop para sa lubos na na-customize na mga proyekto ng industriyal na pugon.
Paggawa ng Kapalit
Ang mga kasalukuyang P-type na radiant tube ay maaaring kopyahin mula sa mga guhit, sample, litrato, o mga sukat na sukat.

Kontrol sa Kalidad
Depende sa mga kinakailangan ng customer, maaaring kasama sa inspeksyon ang:

• Pagpapatunay ng materyal

• Pagsusuri ng komposisyon ng kemikal

• Dimensional na inspeksyon

• Pagsukat ng kapal ng pader

• Inspeksyon ng dimensyon ng liko

• Distansya sa gitna inspection

• Pag-inspeksyon ng weld

• Pag-mount ng plato inspection

• Inspeksyon ng dimensyon ng koneksyon

• Panghuling inspeksyon ng pagpupulong


Maaaring sumang-ayon ang mga espesyal na kinakailangan sa inspeksyon bago ang produksyon.

Bakit Pumili ng FH® Alloy?
Ang FH® Alloy ay dalubhasa sa custom na heat-resistant na mga bahagi ng alloy para sa mga pang-industriyang furnace at heat treatment equipment.
Kasama sa aming radiant tube range ang:

• P-Type Radiant Tubes

• U-Shaped Radiant Tube

• I-Type Radiant Tubes

• Straight Radiant Tubes

• Gas-Fired Radiant Tube

• Espesyal na Hugis Radiant Tube

• Custom na Radiant Tube Assemblies


Gumagawa din kami ng:

• Mga roller ng hurno

• Centrifugal cast tubes

• Mga kagamitan sa paggamot sa init

• Mga tray ng hurno

• Mga basket ng hurno

• Custom na heat-resistant furnace na bahagi


Sinusuportahan ng FH® Alloy ang pagmamanupaktura ng OEM, produksyon na nakabatay sa pagguhit, mga proyekto sa pagpapalit, at na-customize na pagpili ng alloy para sa mga internasyonal na customer.

Humiling ng Quote
Para sa tumpak na panipi para sa iyong P-type na radiant tube, mangyaring magbigay ng:

1. Teknikal na pagguhit o sketch

2. Ang diameter ng tubo sa labas

3. Kapal ng pader

4. Pangkalahatang sukat

5. Distansya sa gitna

6. Ibalik ang mga sukat ng liko

7. Materyal na grado

8. Pag-mount ng plato dimensions
9. Mga detalye ng koneksyon ng burner / tambutso

10. Temperatura ng pagpapatakbo

11. Ang kapaligiran ng hurno

12. Kinakailangang dami


Ipadala ang iyong drawing o umiiral na mga detalye ng radiant tube sa FH® Alloy para sa teknikal na pagsusuri at panipi.

FAQ
Q1: Maaari ka bang gumawa ng P-type na radiant tubes ayon sa aming pagguhit?
Oo. Dalubhasa ang FH® Alloy sa customized na pagmamanupaktura batay sa mga drawing, sample, at dimensyon ng furnace ng customer.

Q2: Ano ang pagkakaiba sa pagitan ng P-type at U-type na radiant tubes?
Ang isang U-type na radiant tube ay karaniwang binubuo ng dalawang pangunahing parallel legs na konektado ng isang return bend. Gumagamit ang isang P-type na radiant tube ng mas kumplikadong return-flow arrangement na may maraming seksyon, na nagbibigay-daan sa mas mahabang heating path sa loob ng furnace.

Q3: Maaari bang ipasadya ang mounting plate?
Oo. Ang mga sukat ng plato, kapal, mga mounting hole, mga bukas na koneksyon, at mga posisyon sa pag-install ay maaaring gawin lahat ayon sa pagguhit ng pugon.

Q4: Anong mga materyales ang maaaring gamitin?
Kasama sa mga available na opsyon ang 1.4848, 1.4849, 1.4852, 2.4879, high-Cr/high-Ni alloys, nickel-based alloys, at iba pang mga grade na lumalaban sa init na tinukoy ng customer.

Q5: Maaari ka bang gumawa ng kapalit na P-type na radiant tubes?
Oo. Ang mga kasalukuyang produkto ay maaaring kopyahin gamit ang mga guhit, sample, larawan, o sinusukat na sukat.

Q6: Maaari mo bang ibigay ang kumpletong radiant tube assembly?
Oo. Maaaring gawin ng FH® Alloy ang mga seksyon ng tubo, mga liko sa pagbabalik, mounting plate, mga koneksyon, at mga kaugnay na bahagi ng istruktura bilang isang kumpletong pagpupulong.
