FH® Custom Bent Radiant Tube Manufacturer | Mga Hugis na Radiant Tube para sa Industrial Furnace

Brand: FH®
Sertipikasyon: ISO9001, ISO14001
Materyal: Carbon Structural Steel
Marka ng Materyal: SS400 Q235
Sukat: 1053.9x 1172x196mm o Customized Ayon sa Mga Guhit
Uri ng Istraktura: Serpentine / Multi-Bend / Fabricated
Operating Temperatura: 200 ℃
MOQ: 2 piraso

Makipag-ugnayan sa Amin
PREV：Walang nakaraang artikulo
SUSUNOD：U Radiant Tubes para sa Heat Treatment Furnace Korean Market
  • Parameter
  • Makipag-ugnayan sa Amin

Custom Welded Steel Radiant Tube para sa Industrial Furnace Heating System

Pangkalahatang-ideya ng Produkto
Ang FH® SS400 Q235 Serpentine Bent Radiant Tube ay isang fabricated na multi-pass heating tube system na idinisenyo para sa mga industrial furnace application na nangangailangan ng cost-effective na mga structural steel solution.
Hindi tulad ng high-alloy radiant tubes, ang modelong ito ay gumagamit ng SS400 at Q235 na carbon steel na materyales, na ginagawang angkop para sa:

  • Mga kapaligiran ng katamtamang temperatura ng pugon
  • Mga sistema ng pag-init ng istruktura
  • Di-matinding kondisyon ng oksihenasyon
  • Mga linya ng pang-industriyang heat treatment na sensitibo sa gastos

Ang serpentine geometry ay makabuluhang pinapataas ang heating surface area habang pinapanatili ang isang compact installation footprint.

Mga Pangunahing Tampok at Kalamangan
1. Sulit na Solusyon sa Pag-init sa Industriya
Ang paggamit ng SS400 Q235 na bakal ay nakakabawas sa gastos ng materyal habang pinapanatili ang integridad ng istruktura para sa mga aplikasyon ng medium-temperatura.
2. Multi-Pass Serpentine Heat Distribution
Pina-maximize ng baluktot na configuration ang haba ng palitan ng init, tinitiyak na:

  • Higit pang unipormeng pag-init
  • Nabawasan ang mga hot spot
  • Pinahusay na kahusayan ng pugon

3. Malakas na Welded Structure Design
Ang lahat ng bends at joints ay precision welded na may nakikitang reinforced bead structure (tulad ng ipinapakita sa larawan), na tinitiyak:

  • Katatagan ng istruktura
  • Panlaban sa vibration
  • Pangmatagalang lakas ng makina

4. Custom Engineering Paggawa
Nagbibigay ang FH® ng buong pagpapasadya batay sa layout ng furnace:

  • Serpentine / S-type / multi-loop na disenyo
  • Inlet/outlet positioning
  • Pagsasama ng base frame
  • Ang diameter ng tubo at kapal ng dingding

5. Madaling Pagpapanatili at Pag-install
Pinapayagan ng modular welded construction ang:

  • Mas mabilis na pagpapalit
  • Pinasimpleng pagsasama ng pugon
  • Mas mababang gastos sa downtime


Teknikal na Pagtutukoy

item Pagtutukoy
materyal SS400 Q235 carbon steel
Uri ng Istruktura Serpentine / Multi-bend welded radiant tube
Manufacturing Fabrication welding precision bending
Operating Temperatura ≤ 600–750°C (depende sa disenyo ng system)
Paggamot sa Ibabaw Anti-oxidation / heat-resistant coating (opsyonal)
Uri ng Pag-install Floor-mounted / furnace internal support system
Custom na Sukat Magagamit batay sa disenyo ng pugon


Materyal na Paliwanag (SS400 Q235)
Gumagamit ang istrukturang ito ng malawak na magagamit na mga pang-industriyang carbon steel:

  • SS400 (karaniwang structural steel ng Japan)
    Magandang weldability at pangkalahatang structural strength.
  • Q235 (China structural carbon steel)
    Napakahusay na cost-performance ratio at fabrication flexibility.

Ang kumbinasyong ito ay mainam para sa mga hindi matinding thermal furnace na kapaligiran kung saan hindi kinakailangan ang alloy steel.

Mga Lugar ng Application
Ang FH® SS400 Q235 serpentine radiant tubes ay malawakang ginagamit sa:

  • Mababa at katamtamang temperatura ang mga heat treatment furnace
  • Mga sistema ng preheating
  • Mga pugon sa pagpapatayo ng industriya
  • Patuloy na mga linya ng pag-init ng produksyon
  • Structural furnace equipment assemblies
  • Mga custom na proyekto ng OEM furnace


Kakayahang Paggawa (FH® Factory)
Dalubhasa ang FH® sa mga bahagi ng industrial furnace na may:

  • CNC cutting at precision bending
  • Heavy-duty welding (full penetration welds)
  • Jig-controlled assembly para sa katumpakan ng geometry
  • Dimensional na inspeksyon bago ihatid
  • Opsyonal na paggamot sa stress


Quality Control
Ang bawat yunit ay sumasailalim sa:

  • Pag-inspeksyon ng weld seam (visual na opsyonal na NDT)
  • Pagsusuri ng dimensional tolerance
  • Pagpapatunay na nagdadala ng pagkarga
  • Pagsubok sa pag-install ng fit-up (kung kinakailangan)


OEM / Custom Furnace Engineering
Sinusuportahan namin ang mga tagagawa ng furnace at mga kontratista ng EPC na may:

  • Custom na disenyo ng serpentine layout
  • Pagsasama sa mga guhit ng silid ng pugon
  • Mga mungkahi sa pag-upgrade ng materyal (SS400 → pag-upgrade ng haluang metal kung kinakailangan)
  • Mabilis na paggawa ng prototype
  • Batch production para sa mga proyekto ng pugon

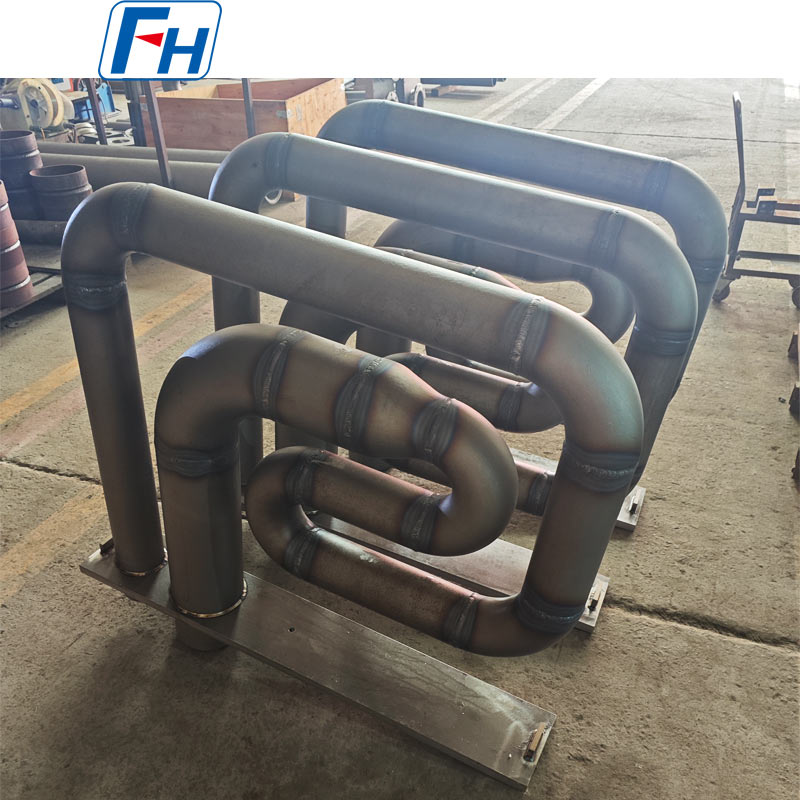

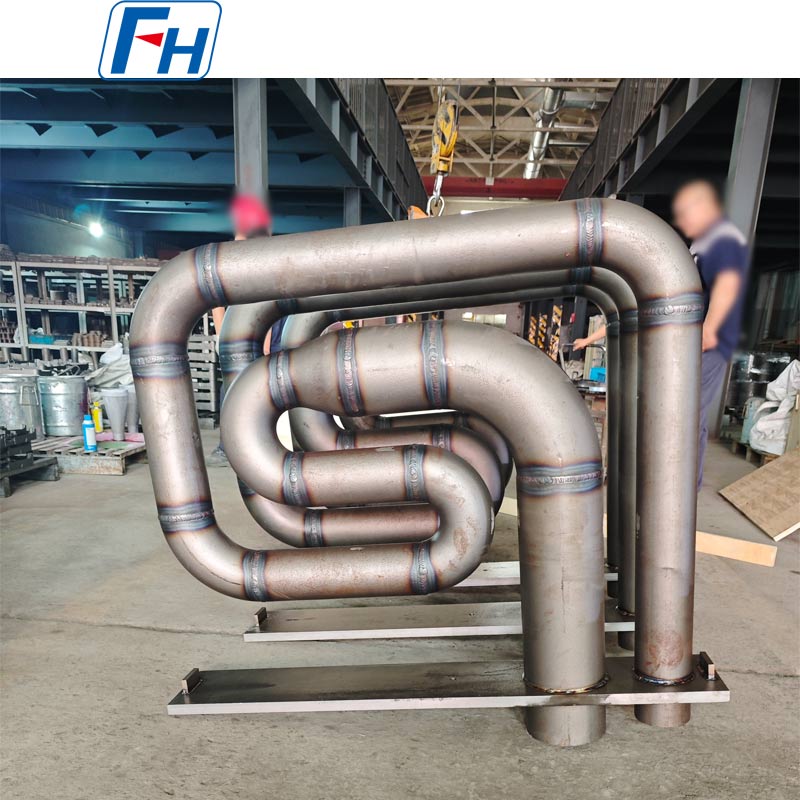

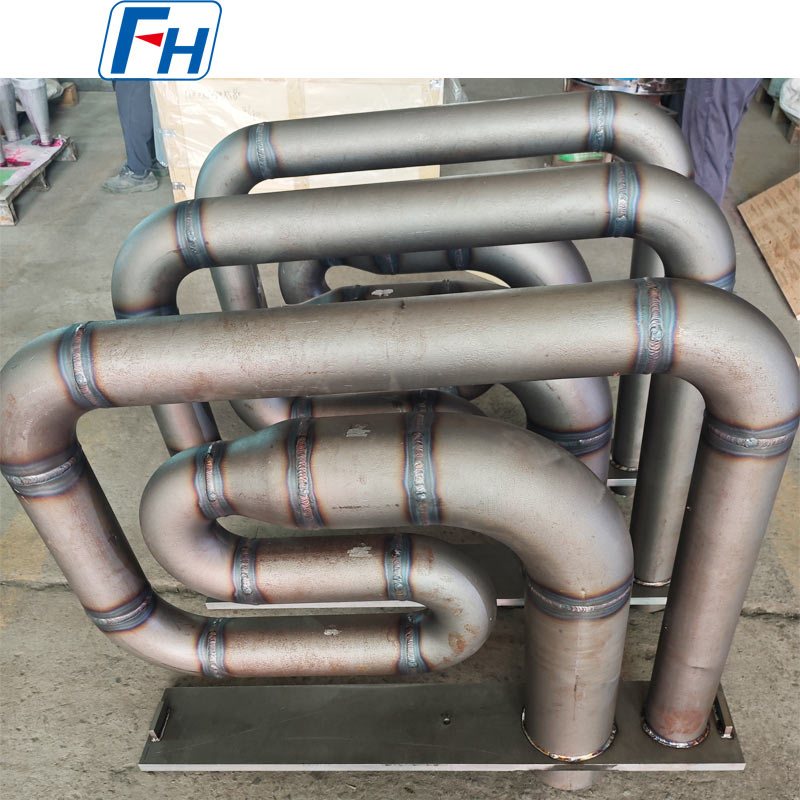

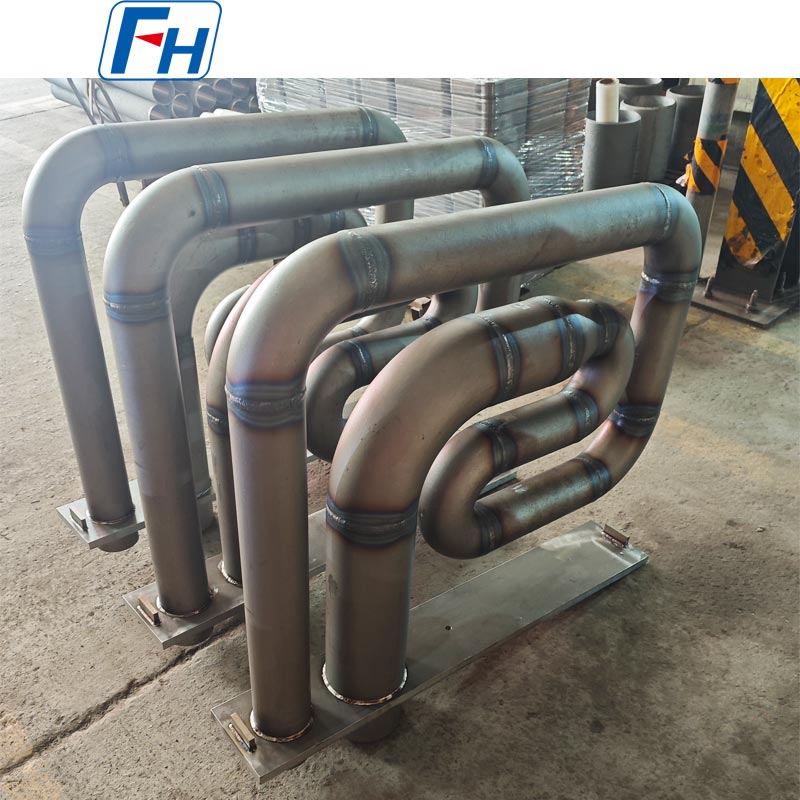

Mga Tunay na Larawan ng FH® Special Bent Radiant Tubes


FAQ
Q1: Para saan ang serpentine radiant tube?
A: Ito ay ginagamit upang pantay-pantay na ipamahagi ang init sa mga industriyal na hurno gamit ang isang multi-pass na istraktura sa halip na isang tuwid na daanan ng pag-init.

Q2: Ang SS400 Q235 ba ay angkop para sa mga hurno na may mataas na temperatura?
A: Ito ay angkop para sa katamtaman at mababang temperatura na mga aplikasyon, hindi inirerekomenda para sa matinding mataas na temperatura na oxidizing na kapaligiran.

Q3: Maaari bang i-customize ng FH® ang hugis?
A: Oo, nagbibigay ang FH® ng buong disenyo ng OEM batay sa mga drawing ng furnace o mga kinakailangan sa layout.

Q4: Anong mga industriya ang pinaka gumagamit ng produktong ito?
A: Pagproseso ng metal, mga tagagawa ng kagamitan sa paggamot sa init, at mga pangkalahatang sistema ng industriyal na furnace.

Mga Kaugnay na Produkto
TUNGKOL SA AMIN
Kalidad ay ang Ating Core Competitiveness
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
Since 2006, we have been dedicated to designing and manufacturing alloy steel components. We are OEM FH® Custom Bent Radiant Tube Manufacturer | Mga Hugis na Radiant Tube para sa Industrial Furnace Suppliers and FH® Custom Bent Radiant Tube Manufacturer | Mga Hugis na Radiant Tube para sa Industrial Furnace Factory.
Kabilang sa aming mga pangunahing produkto ang mga heat treatment fixture, radiant tubes, furnace roller, fan blades, furnace rails, gulong, at iba't iba pang bahagi ng alloy para sa mga furnace. Nag-aalok kami ng teknikal na tulong upang i-customize o i-optimize ang iyong mga heat treatment fixture, na tinutulungan ang aming mga customer na tumuklas ng mga cost-effective na solusyon upang mapahusay ang kahusayan ng kanilang mga pagpapatakbo ng heat treatment.
Tingnan ang Higit Pa
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
  • 0

    Itinatag sa

  • 0+

    Mga Bansang I-export

  • 0tonelada

    Buwanang Kapasidad ng Produksyon

  • 0+

    Mga empleyado

Sertipiko ng karangalan
  • 2015 Natitirang Supplier
  • 2016 Natitirang Supplier
  • 2017 Natitirang Supplier
  • 2018 Natitirang Supplier
  • China Heat Treatment Industry Association
  • Form ng Pagpaparehistro ng Foreign Trade
  • 2
  • 4
  • 3
Balita
Nagliliwanag na Tubong Industry knowledge

Ano ang mga pangunahing bentahe ng Radiant Tubes para sa Industrial Furnaces | FH® sa mga high-temperature na heat treatment furnace (800-1200°C)?

1. Mataas na temperatura at thermal shock resistance

Paggamit ng isang sentripugal na proseso ng paghahagis, Radiant Tubes para sa Industrial Furnaces | FH® ipinagmamalaki ang pare-parehong kapal ng pader (pagpapahintulot sa kapal ≤0.2mm), pinapanatili ang integridad ng istruktura sa mga operating environment na 800-1200°C at

makabuluhang binabawasan ang panganib ng pag-crack na dulot ng thermal stress.

2. Mataas na thermal efficiency

Ang disenyo ng manipis na pader (hanggang sa 4.76mm) ay makabuluhang pinatataas ang lugar ng radiation ng init, pagpapabuti ng kahusayan sa paglipat ng init, pagpapagana ng mabilis na pagtaas ng temperatura ng furnace at pagpapanatili ng matatag na temperatura, at pagbabawas ng pagkonsumo ng enerhiya.

3. Napakahusay na mekanikal na katangian

Ang siksik na microstructure na nakamit sa pamamagitan ng centrifugal casting ay nagbibigay sa mga tubo ng napakahusay na tensile at compressive strength, na nagbibigay-daan sa kanila na makatiis ng mga pangmatagalang high-temperature cycle nang walang deformation.

4. Pagpapasadya

Depende sa uri ng furnace (carburizing furnace, tuluy-tuloy na furnace, industrial furnace), kapal ng pader, materyal (alloy steel, corrosion-resistant na hindi kinakalawang na asero), at diameter ng tubo ay maaaring madaling iakma upang matugunan ang partikular na customer

mga kinakailangan sa proseso. Mga Keyword: Radiant Tubes para sa Industrial Furnaces | FH®, Wuxi Junteng Fanghu Alloy Technology Co., Ltd.

Ano ang mga karaniwang sintomas ng pagpalya ng radiant tube (mga bitak, pagtagas, pagbaba ng thermal efficiency) at mabilis na mga hakbang sa pag-troubleshoot?

1. Mga bitak

Mga sintomas: Lumilitaw ang maliliit na bitak o halatang bali sa dingding ng tubo, na sinamahan ng abnormal na mataas na lokal na temperatura.

Pag-troubleshoot: Gumamit ng magnetic particle inspection o ultrasonic testing para mahanap ang mga bitak; suriin ang pare-parehong presyon ng tubig sa paglamig at alisin ang thermal stress na dulot ng lokal na overheating.

2. Paglabas

Mga Sintomas: Ang pagtagas ng medium (tulad ng pagpainit ng langis o nitrogen) sa loob ng tubo, na nagreresulta sa mga mantsa ng langis o mga tunog ng pagtagas ng gas.

Pag-troubleshoot: Una, magsagawa ng water pressure test (lahat ng aming produkto ay sumasailalim sa pagsubok na ito bago ipadala) upang kumpirmahin ang anumang pagtagas; pagkatapos ay gumamit ng helium penetrant testing upang mahanap ang maliliit na pagtagas.

3. Nabawasan ang Thermal Efficiency

Mga Sintomas: Matagal na oras ng pag-init ng furnace, pagtaas ng pagkonsumo ng enerhiya, at hindi pantay na temperatura sa ibabaw. Pag-troubleshoot: Suriin ang tube wall para sa scaling na dulot ng kaagnasan o mga deposito, na maaaring makahadlang sa pag-radiate

ibabaw. Gumamit ng infrared thermal imager para mabilis na mahanap ang mga lugar na may abnormal na temperatura. I-dismantle ang loob ng tubo para sa inspeksyon at paglilinis o pagpapalit kung kinakailangan.

4. Mabilis na Proseso ng Pag-troubleshoot

Hakbang 1: Biswal na suriin ang panlabas at tandaan ang anumang abnormalidad.

Hakbang 2: Magsagawa ng pagsubok sa presyon ng tubig o hangin upang kumpirmahin ang pagtagas.

Hakbang 3: Gumamit ng NDT (magnetic particle o ultrasonic) upang mahanap ang mga bitak o mga depekto.

Hakbang 4: Gumamit ng infrared thermal imager o sensor ng temperatura upang masuri ang pamamahagi ng init at matukoy kung mayroong anumang mga isyu sa thermal efficiency.

Sa pamamagitan ng sistematikong pag-troubleshoot na ito, maaaring mahanap ang mga problema at maipapatupad ang mga pag-aayos o pagpapalit sa lalong madaling panahon, na pinapaliit ang mga pagkawala ng downtime.

Ano ang mga karaniwang modelo at pagtutukoy ng Radiant Tubes para sa Industrial Furnaces | FH® inaalok ng Wuxi Junteng Fanghu Alloy Technology Co., Ltd.?

Ang diameter ng tubo ay mula 50mm hanggang 1000mm.

Angkop para sa isang buong hanay ng mga kagamitan sa paggamot sa init, mula sa maliliit na mga hurno ng laboratoryo hanggang sa mga malalaking pang-industriya na hurno.

Magagamit sa haba hanggang 5.5m.

Pinapadali ng mahabang disenyo ng tubo ang isang beses na pag-install, binabawasan ang on-site splicing, at pinapabuti ang pangkalahatang sealing at pagiging maaasahan.

Saklaw ng kapal ng pader: 4.76mm – 30mm (nako-customize kapag hiniling).

Ang mga produktong manipis na pader ay nag-aalok ng mas mataas na thermal radiation na kahusayan, habang ang mga produktong mas makapal na pader ay nagbibigay ng mas malakas na mekanikal na suporta.

Mga materyales

Mga bakal na haluang metal na may mataas na temperatura (tulad ng 1.2367 at 1.2369)

Hindi kinakalawang na asero (304 at 316L)

Mga espesyal na haluang metal na lumalaban sa kaagnasan (para sa industriya ng kemikal at petrolyo)

Mga Pagpipilian sa Pag-customize

Available ang mga cross-section na hugis-U, hugis-W, at bilog na tubo.

Kabilang sa mga surface treatment ang sandblasting, polishing, at coating (high-temperature ceramic).

Mga Serbisyo sa Inspeksyon: Pre-shipment hydrostatic testing, magnetic particle inspection, at ultrasonic testing ay available para matugunan ang magkakaibang mga kinakailangan sa kalidad ng customer.
