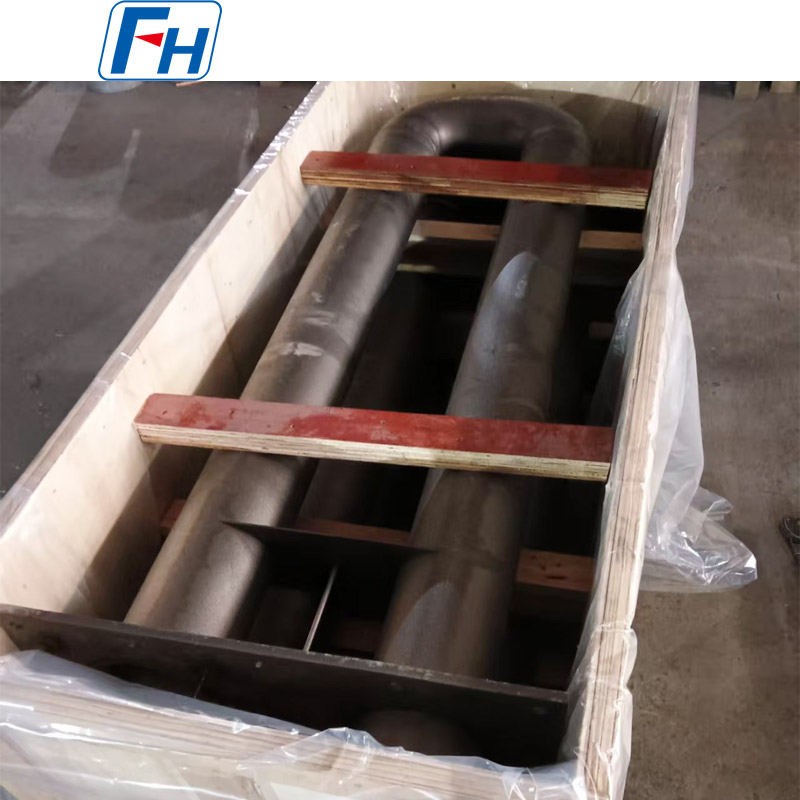

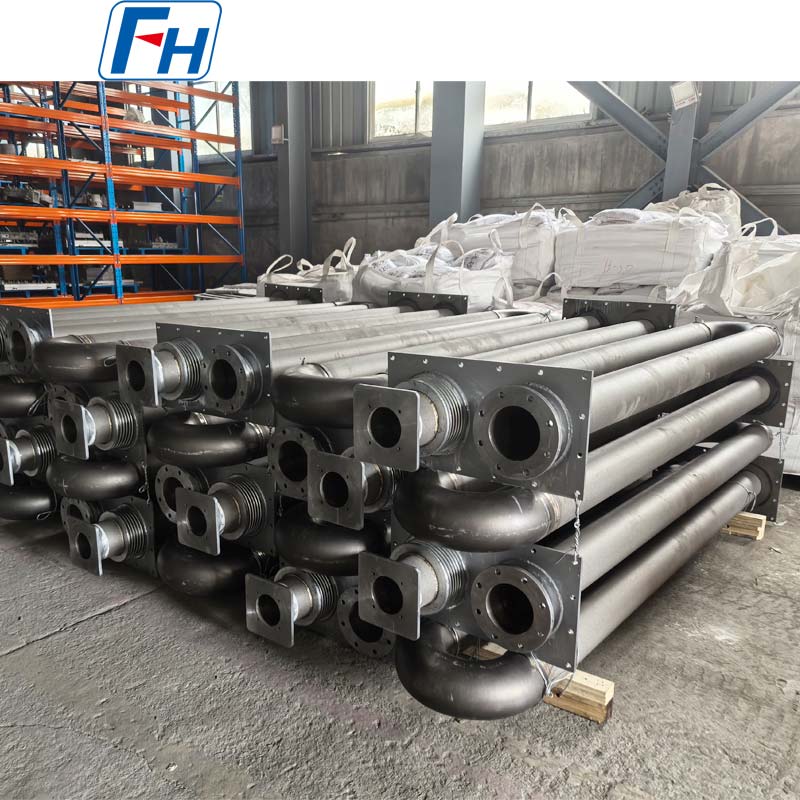

U-Shaped Radiant Tube para sa Industrial Furnace
Ang FH® Alloy U-Shaped Radiant Tubes ay idinisenyo para sa hindi direktang mga aplikasyon ng pagpainit sa mga industriyal na heat treatment furnace. Ang hugis-U na istraktura ay nagbibigay ng isang malaking ibabaw ng paglipat ng init habang pinapanatili ang kapaligiran ng pagkasunog na nakahiwalay mula sa silid ng furnace, na tumutulong na makamit ang matatag at pare-parehong pag-init ng furnace.

Ginawa mula sa mga haluang metal na lumalaban sa mataas na temperatura, ang aming mga radiant tube ay maaaring i-customize ayon sa operating temperature, furnace atmosphere, mga sukat ng tubo, disenyo ng burner at mga kondisyon ng serbisyo.

Mga Pangunahing Tampok

• Mataas na pagtutol sa oksihenasyon at mataas na temperatura na kaagnasan

• Magandang lakas at dimensional na katatagan sa mataas na temperatura

• Idinisenyo para sa mahusay at pare-parehong nagliliwanag na paglipat ng init

• Angkop para sa tuluy-tuloy at batch-type na pang-industriyang hurno

• Custom na diameter ng tubo, kapal ng pader, haba at sukat ng U-bend
• Magagamit sa iba't ibang hindi kinakalawang na asero na lumalaban sa init at mga haluang metal na batay sa nikel

• Paggawa ayon sa mga guhit ng customer o umiiral na mga sukat ng furnace

• Available ang inspeksyon bago ipadala


Mga Karaniwang Pagtutukoy

Mga Karaniwang Aplikasyon
Ang mga hugis-U na nagliliwanag na tubo ay malawakang ginagamit sa:

• Mga hurno ng paggamot sa init

• Carburizing furnaces

• Mga hurno ng pagsusubo

• Mga pugon na nagpapatigas

• Patuloy na mga hurno

• Roller hearth furnaces

• Mga batch na hurno

• Industrial heating furnaces

• Mga linya ng pagpoproseso ng bakal

• Metal heat treatment equipment


T hey ay partikular na angkop para sa mga sistema ng furnace na nangangailangan ng hindi direktang pag-init at kontroladong furnace atmosphere.

Heat-Resistant Alloy Material Options
Ang pagpili ng materyal ay kritikal sa nagliliwanag na buhay ng serbisyo ng tubo.

Depende sa temperatura ng furnace, atmospera at mga kondisyon ng thermal cycling, ang FH® Alloy ay maaaring gumawa ng mga radiant tube mula sa iba't ibang grado ng alloy na lumalaban sa init, kabilang ang:

• 1.4848 / AISI 309-type na heat-resistant alloys

• 1.4849 / AISI 310-type na heat-resistant alloys

• 1.4852 init-lumalaban haluang metal

• 2.4879 mataas na temperatura na mga marka ng haluang metal

• High-Ni at high-Cr heat-resistant alloys

• Mga haluang metal na nakabatay sa nikel para sa mas mahirap na kondisyon ng pugon


Ang huling materyal ay dapat mapili ayon sa aktwal na temperatura ng pagpapatakbo, kapaligiran ng pugon, pagkarga at inaasahang buhay ng serbisyo.

Talahanayan ng Pagpili ng Materyal

Paggawa at Paggawa
Depende sa disenyo, ang U-shaped radiant tubes ay maaaring gawin gamit ang kumbinasyon ng:
Centrifugal casting / static casting → machining → tube assembly → U-bend fabrication → welding → dimensional inspection → surface finishing → final inspection

Para sa malaki o mataas na temperatura na nagliliwanag na tubo, ang espesyal na atensyon ay ibinibigay sa:

• Pagkatuwid ng tubo

• Pagkakapare-pareho ng kapal ng pader

• kalidad ng hinang

• U-bend geometry

• Pangkalahatang sukat

• Mataas na temperatura na paglaban sa pagpapapangit


Nakakatulong ito na mabawasan ang napaaga na pagkabigo na dulot ng thermal stress, oxidation at dimensional distortion.

Idinisenyo para sa Serbisyo ng High-Temperature Furnace
Ang mga nagliliwanag na tubo ay gumagana sa ilalim ng paulit-ulit na pag-init at paglamig. Ang mga karaniwang mekanismo ng pagkabigo ay kinabibilangan ng:

• Mataas na temperatura na oksihenasyon

• Thermal na pagkapagod

• Gapang na pagpapapangit

• Baluktot ng tubo

• Weld cracking

• Lokal na sobrang init

• Mataas na temperatura na kaagnasan


Samakatuwid sinusuri ng FH® Alloy ang disenyo ng radiant tube ayon sa aktwal na kondisyon ng furnace ng customer sa halip na pumili ng materyal batay lamang sa nominal na temperatura.
Para sa mas tumpak na pagpili ng materyal, inirerekomenda namin ang pagbibigay ng:
Temperatura ng pagpapatakbo furnace atmosphere tube drawing burner type inaasahang buhay ng serbisyo.

Custom na U-Shaped Radiant Tube
Gumagawa kami ng mga hugis-U na radiant na tubo ayon sa mga guhit ng customer at mga kinakailangan sa furnace.
Kasama sa mga custom na parameter ang:

• Panlabas na diameter

• Panloob na diameter

• Kapal ng pader

• Tuwid na haba ng tubo

• U-bend radius

• Pangkalahatang taas

• Mga sukat ng koneksyon

• Mga sukat ng flange

• Interface ng burner

• Materyal na grado

• Mga kinakailangan sa hinang


Ang mga umiiral na radiant tubes ay maaari ding gawin ayon sa mga sample, drawing o dimensional na mga sukat.

Quality Inspection
Depende sa mga kinakailangan ng proyekto, maaaring kabilang sa inspeksyon ang:

• Pagsusuri ng komposisyon ng kemikal

• Dimensional na inspeksyon

• Visual na inspeksyon

• Pag-inspeksyon ng weld

• Pagsubok ng mekanikal na ari-arian

• Surface inspeksyon

• Pag-verify ng materyal na haluang metal na lumalaban sa init


Maaaring talakayin ang mga karagdagang kinakailangan sa inspeksyon bago ang produksyon.

Bakit Pumili ng FH® Alloy?
Dalubhasa ang FH® Alloy sa customized na heat-resistant na mga bahagi ng alloy para sa mga industriyal na furnace at heat treatment equipment.
Ang aming mga kakayahan sa pagmamanupaktura ay sumasaklaw sa:

• Mga nagliliwanag na tubo

• Mga roller ng hurno

• Mga kagamitan sa paggamot sa init

• Mga basket ng hurno

• Mga tray ng hurno

• Mga bahagi ng fan ng hurno

• Centrifugal cast tubes

• Paghahagis ng haluang metal na lumalaban sa init


Sinusuportahan namin ang OEM at produksyon na nakabatay sa pagguhit para sa mga tagagawa ng furnace, heat treatment plants, steel mill at mga kumpanya ng kagamitang pang-industriya sa buong mundo.

Humiling ng Quote
Para sa tumpak na panipi para sa iyong U-Shaped Radiant Tube, mangyaring ipadala sa amin:

1. Pagguhit ng produkto

2. Ang diameter ng tubo at kapal ng dingding

3. Pangkalahatang sukat

4. Materyal na grado

5. Operating temperature

6. Ang kapaligiran ng hurno

7. Kinakailangang dami

8. Mga larawan ng umiiral na radiant tube, kung available


Ipadala sa amin ang iyong mga kinakailangan sa pagguhit o furnace para sa pagpili ng materyal at panipi.
