FH® 2.4879 Heat Treatment Charging Basket at Fixture para sa AICHELIN Well-type Furnace

Brand: FH®

Sertipikasyon: ISO9001, ISO14001

Materyal: Steel na lumalaban sa init

Marka ng Materyal: 2.4879

Sukat: φ1010x2160mm o Customized Ayon sa iyong mga Drawings

Operating Temperatura: 1200 ℃

MOQ: 2 piraso

FH® Heat Treatment Fixtures — Mataas na temperatura na lumalaban, nako-customize na mga pang-industriyang heat treatment fixture ng Wuxi Junteng Fanghu Alloy Technology Co., Ltd., tugma sa IPSEN, AICHELIN, AFC, SECO/WARWICK, SURFACE, INDUCTOTHERM, IVA SCHMETZ, ECM, ALD, MATTSA, DOMAXDONG, COMMEWER, FENGDONG, COMMEDER CAN-ENG, SANYONG, TENOVA at iba pang pandaigdigang tatak ng furnace.

Makipag-ugnayan sa Amin
PREV：FH® Cr25Ni20 Heat Treatment Fixtures para sa AFC Well-type Furnace
SUSUNOD：FH® HR8 Heat Treatment Fixtures para sa SECO/WARWICK Well-type Furnace
  • Parameter
  • Makipag-ugnayan sa Amin

FH® Well-type Furnace Fixture System | Base Tray Pagtatambak ng mga Basket Grid

Mga Pangunahing Benepisyo

  • Kumpletuhin ang System Solution
    Base tray intermediate baskets top grid – idinisenyo bilang integrated system para sa stable stacking at pinakamainam na daloy ng gas.
  • Mabigat-Load Bearing
    Ang mga pinatibay na istruktura ng tadyang at suportang mga paa ay namamahagi ng timbang nang pantay-pantay - sumusuporta sa matataas na stack ng mga bahagi o maraming basket na walang center sagging.
  • Na-optimize ang Sirkulasyon ng Gas
    Ang mga nakataas na paa sa base tray ay nagbibigay-daan sa mga pattern ng bukas na grid na dumaloy ang mainit na gas sa lahat ng mga ibabaw – pare-parehong pag-init mula sa ibaba hanggang sa itaas.
  • Mahabang Buhay ng Serbisyo
    Ang precision fabrication at stress-relieved design ay lumalaban sa thermal fatigue, creep, at atmosphere attack sa ilalim ng normal na mga kondisyon ng operating.
  • Custom na Configuration
    Pabilog o hugis-parihaba – tumpak na tumugma sa iyong mga panloob na dimensyon ng furnace. Mga naka-segment na opsyon para sa malalaking diameter.


Mga Bahagi ng System

Component Function Pangunahing Tampok
Base Tray Foundation para sa buong stack Itinaas ang mga paa para sa daloy ng gas, pinalakas ang mga tadyang para sa pamamahagi ng pagkarga
Stacking Baskets Hawakan at paghiwalayin ang mga bahagi Buksan ang disenyo ng grid, makinis na mga gilid, nasasalansan na interface
Nangungunang Grid Tinitiyak ang tuktok na layer Pinipigilan ang tipping sa panahon ng paghawak, pagpapanatili ng timbang


Teknikal na Pagtutukoy

Parameter Halaga
Operating temp. saklaw 400°C – 1200°C (depende sa pagpili ng materyal)
Mga bahagi ng system Base tray stacking basket tuktok grid
Max. kabuuang load 500 – 2000 kg (depende sa disenyo)
Hugis Pabilog (standard) o hugis-parihaba
Mga karaniwang diameter 600 mm, 800 mm, 1000 mm, 1200 mm (custom na available)
Paggawa Precision welding o investment casting
Pang-ibabaw na tapusin Bilang-welded / pre-oxidized / shot-blasted
Available ang pagpili ng materyal batay sa iyong operating temperature at atmosphere


Bakit Pumili ng FH® Well-type Furnace Fixtures?
1. Idinisenyo para sa Well-type na mga Hamon sa Furnace

Hamon FH® Solution
Mabibigat na stack (2–3 metro ang taas) Reinforced ribs high-strength na disenyo
Ang ilalim na layer ay hindi pantay na pag-init Mga nakataas na paa na nakabukas na mga pattern ng grid
Mahirap na pag-install ng top access Mga naka-segment na opsyon para sa malalaking diameter
Thermal cycling stress Ang mga bilugan na sulok ay nakakatanggal ng stress na konstruksyon

2. Ang Pundasyon ng Iyong Buong Load
Sinusuportahan ng base tray ang lahat ng nasa itaas nito. Kung ito ay lumubog, nabibitak, o nabigo, ang buong batch ay nakompromiso - ang mga bahagi ay maaaring tip, ang mga basket ay maaaring magbigkis, at ang pag-init ay magiging hindi pantay. Ang mga base tray ng FH® ay partikular na ginawa para sa kritikal na tungkuling ito.

3. Mga Tampok ng Disenyo na Mahalaga

Tampok Benepisyo
Reinforced rib underside Pinipigilan ang center sagging sa ilalim ng mabibigat na kargada
Nakataas na paa ng suporta Pinapayagan ang daloy ng gas sa ilalim ng ilalim na layer - pare-parehong pag-init
Makinis na ibabaw Matatag na base para sa pagsasalansan ng mga basket
Buksan ang pattern ng grid Pinakamataas na sirkulasyon ng gas, kaunting thermal mass
Mga bilugan na sulok (parihaba) Binabawasan ang konsentrasyon ng stress
Segmented construction (malaking diameter) Madaling pag-install sa pamamagitan ng tuktok na pagbubukas

4. Malinis na Operasyon

  • Binabawasan ng pre-oxidized o shot-blasted surface ang paunang scaling
  • Pinipigilan ng makinis na pag-welding ang pagkasira ng bahagi at pagkakadikit ng sukat
  • Mas malinis ang mga bahagi – binabawasan ang paglilinis pagkatapos ng paggamot


Mga aplikasyon

  • Well-type / pit carburizing furnace
  • Well-type na carbonitriding furnace
  • Well-type na mga annealing furnace
  • Well-type na hardening furnace
  • Well-type tempering furnace (medium-high temperature)
  • Well-type na gas nitriding furnace
  • Mga Bahagi: malalaking gears, shafts, rings, dies, tooling, heavy castings, long tubes


Talahanayan ng Marka ng Materyal:

Steel na lumalaban sa init
/ GB DIN ASTM JIS Komposisyon ng kemikal (%) Pinakamataas na Temperatura ng Operasyon
C Si Mn Cr Ni Nb/Cb Mo Iba pa
1 ZG40Cr27Ni4 1.4823 HD SCH11 0.30 - 0.50 ≤2.00 ≤1.00 24.00 - 28.00 4.00 - 6.00 - ≤0.50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0.30 - 0.50 1.00 - 2.50 ≤2.00 19.00 - 23.00 8.00 - 12.00 - ≤0.50 - 950 ℃
3 ZG30Cr28Ni10 - SIYA SCH17 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 8.00 - 11.00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0.30 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 27.00 11.00 - 14.00 - ≤0.50 - 1050 ℃
5 ZG30Cr28Ni16 - HI SCH18 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 14.00 - 18.00 - - - 1100 ℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0.30 - 0.50 ≤1.75 ≤1.50 23.00 - 27.00 19.00 - 22.00 - ≤0.50 - 1100 ℃
7 ZG30Cr20Ni25 - HN SCH19 0.20 - 0.50 ≤2.00 ≤2.00 19.00 - 23.00 23.00 - 27.00 - - - 1100 ℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0.35 - 0.75 ≤2.50 ≤2.00 17.00 - 21.00 37.00 - 41.00 - - - 1020 ℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0.35 - 0.70 ≤2.00 ≤2.00 15.00 - 19.00 33.00 - 37.00 - ≤0.50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0.30 - 0.50 ≤2.00 ≤2.00 24.00 - 28.00 33.00 - 37.00 0.80 - 1.80 ≤0.50 - 1100 ℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 18.00 - 21.00 36.00 - 39.00 1.20- 1.80 ≤0.50 - 1100 ℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 23.00 - 25.00 23.00 - 25.00 0.80 - 1.80 ≤0.50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0.35 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 28.00 33.00 - 37.00 - ≤0.50 - 1100 ℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0.06 - 0.15 0.50 - 1.50 ≤2.00 19.00 - 21.00 31.00 - 33.00 0.50 - 1.50 ≤0.50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0.35 - 0.75 ≤2.00 ≤2.00 10.00 - 14.00 58.00 - 62.00 - - - 1100 ℃
16 ZG45Cr18Ni66 - HX - 0.35 - 0.75 ≤2.00 ≤2.00 15.00 - 19.00 64.00 - 68.00 - - - 1100 ℃
17 ZG1Cr28Co50 2.4778 - - 0.05 - 0.25 0.50 - 1.00 ≤1.50 27.00 - 30.00 ≤1.00 ≤0.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0.25 - 0.35 0.50 - 1.50 0.50 - 1.50 27.00 - 29.00 - 1.50 - 2.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0.35 - 0.55 1.00 - 2.00 ≤1.50 27.00 - 30.00 47.00 - 50.00 - ≤0.50 W:4.0 - 5.5 1200 ℃

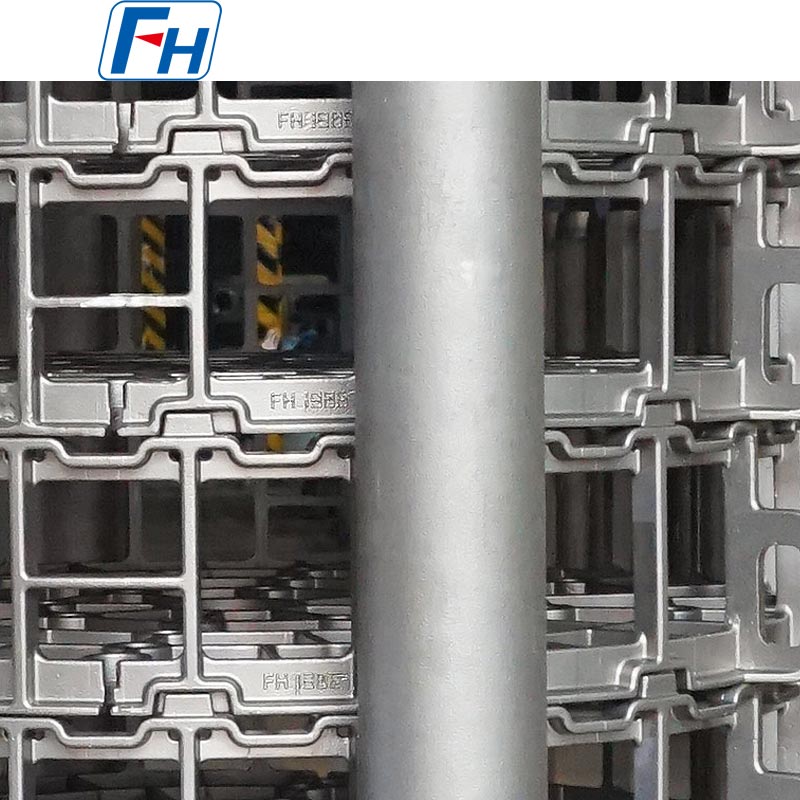

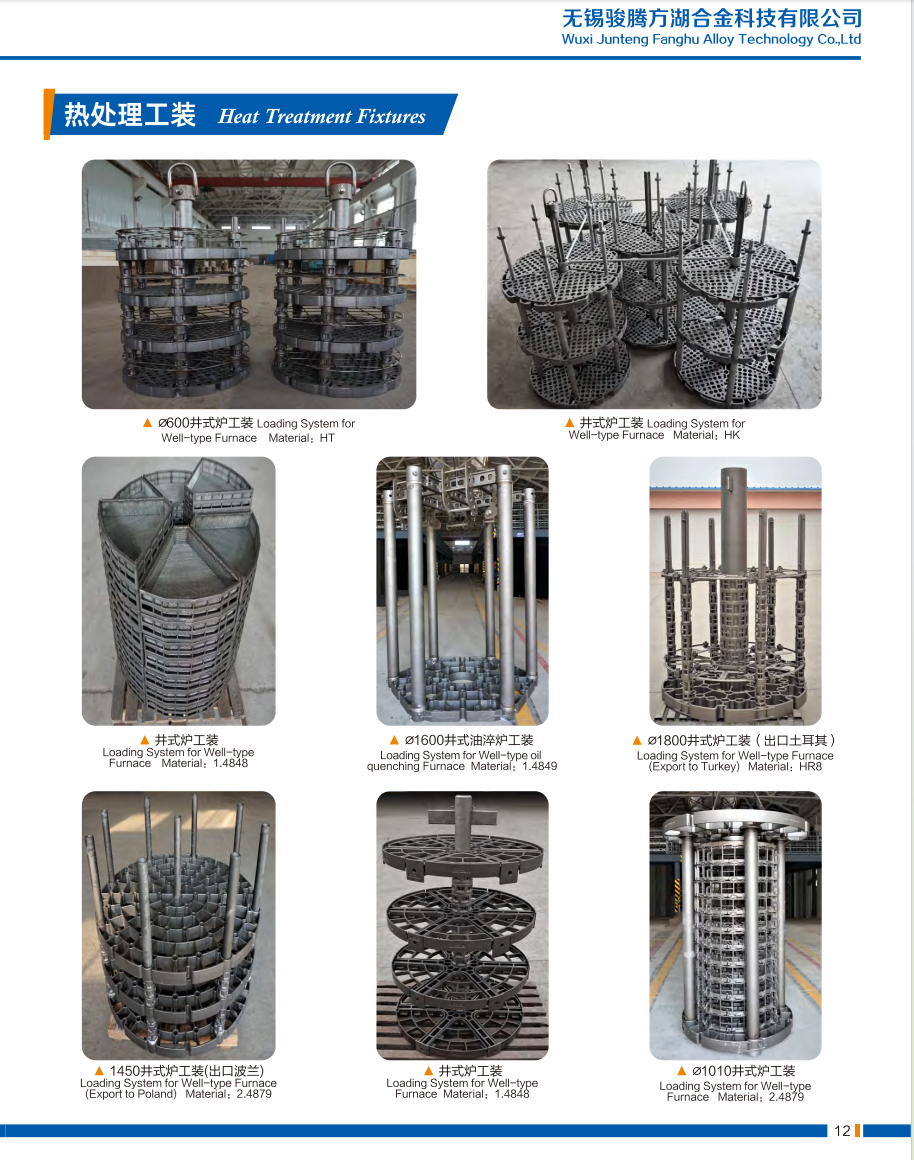

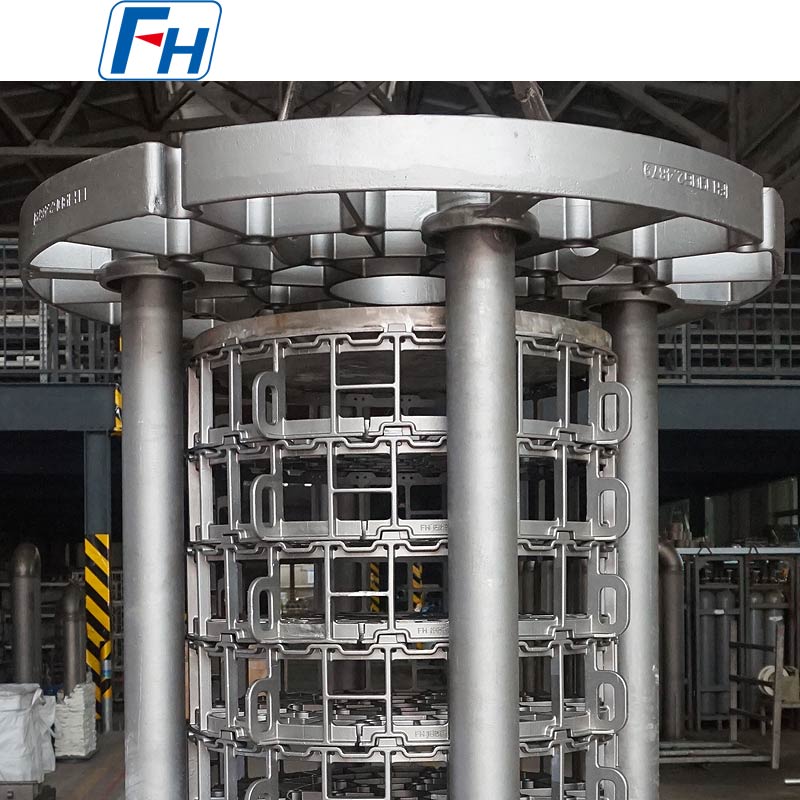

Mga Tunay na Larawan ng FH® Heat Treatment Fixtures



Proseso ng Pag-order

  • Magbigay ng furnace internal diameter (o L×W), lalim, at paraan ng pag-access
  • Magbahagi ng mga dimensyon ng bahagi, max load weight bawat batch, at operating temperature
  • Tukuyin ang kapaligiran (carburizing, carbonitriding, annealing, atbp.)
  • Ang mga inhinyero ng FH® ay nagmumungkahi ng kumpletong layout ng 3D na disenyo ng system
  • Kumpirmahin ang dami ng bahagi (isang base tray number ng mga basket)
  • Produksyon: 15–25 araw ng trabaho
  • Kasama sa paghahatid ang: MTC, mga ulat ng inspeksyon, stacking diagram, gabay sa pangangalaga

FAQ:

T: Ano ang kasama sa kumpletong FH® well-type furnace fixture system?
A: Base tray stacking baskets top grid – idinisenyo upang magtulungan.

Q: Ilang basket ang maaari kong i-stack?
A: Depende sa lalim ng furnace. Kinakalkula ito ng FH® para sa iyo sa panahon ng disenyo.

Q: Gaano katagal ang mga fixtures?
A: Karaniwang 300–600 cycle na may wastong pagpapanatili at normal na mga kondisyon sa pagpapatakbo.

Q: Maaari ka bang gumawa ng custom na mga fixture para sa aking furnace?
A: Oo – mga custom na laki, hugis, at naka-segment na disenyo ang aming specialty.

Q: Ano ang iyong warranty?
A: 12 buwan laban sa mga depekto sa pagmamanupaktura.
