FH® Oil-cooled Heat Treatment Charging Basket para sa Roller Hearth Furnace

FH® Heat Treatment Basket & Fixture | Ininhinyero para sa Roller Hearth Furnace (Patuloy na Carburizing / Hardening)

Mga Pangunahing Benepisyo
1. Roller Hearth Furnace Na-optimize sa Ibaba
Flat o precision-slotted na base na may makinis na mga runner sa ibaba – pinapaliit ang friction, pinipigilan ang pag-tumba, at tinitiyak ang matatag na pagsubaybay sa mga roller table.

2. High Creep Strength Material (1.4849 / 310S / Custom)
Ang mga piling haluang metal na lumalaban sa init ay nagpapanatili ng dimensional na katatagan sa ilalim ng tuluy-tuloy na pagbibisikleta sa mataas na temperatura - walang progresibong sagging o binding.

3. Pagganap ng Anti-Carburization
Ang espesyal na komposisyon ng haluang metal at paggamot bago ang oksihenasyon ay nagbabawas sa pagtagos ng carbon at pag-aalis ng alikabok ng metal - nagpapahaba ng buhay ng serbisyo sa mga rich atmosphere zone.

4. Thermal Fatigue Resistant
Ininhinyero upang makayanan ang paulit-ulit na pag-init (850–1050°C) at mga ikot ng paglamig nang walang pag-crack – perpekto para sa tuluy-tuloy na mga linya ng furnace.

5. Nako-customize para sa Anumang Roller Pitch at Lapad
Ang haba ng basket, lapad, taas, at puwang ng runner na idinisenyo upang tumugma sa distansya ng iyong roller center at panloob na lapad ng furnace.

Teknikal na Pagtutukoy

Bakit Pumili ng FH® Roller Hearth Furnace Heat Treatment Baskets?
1. Idinisenyo para sa Tuloy-tuloy na Mga Demand sa Furnace
Ang mga roller hearth furnace ay tumatakbo nang 24/7 na may mahabang hot zone, mabibigat na load, at agresibong carburizing atmospheres. Ang mga ordinaryong basket ay lumubog, nakatali sa mga roller, o pumutok dahil sa thermal fatigue. Ang mga basket ng FH® ay partikular na ginawa para sa mga kundisyong ito.

2. Gabay sa Pagpili ng Materyal

• 1.4849 – Pinakamataas na lakas ng creep (1050°C), pinakamainam para sa mabibigat na load at mahabang carburizing zone
• 310S – Cost-effective para sa mas mababang temperatura (≤950°C) o hindi gaanong agresibong atmosphere
• Custom na Ni-base – Para sa matinding kundisyon (1100°C o matinding metal dusting)

3. Patuloy na Pagiging Maaasahan sa Produksyon

• Ang bawat basket ng FH® ay siniyasat para sa:
• Flatness (≤2 mm higit sa 1000 mm)
• Pag-align ng runner (±1 mm)
• Weld integrity (dye penetrant o X-ray kapag hiniling)



Mga aplikasyon

• Patuloy na roller hearth carburizing lines
• Roller hearth hardening furnaces
• Carbonitriding
• Pagpapatigas ng bearing ring (direktang roller transport)
• Automotive gears, shafts, rings, at fasteners

Talahanayan ng Marka ng Materyal:

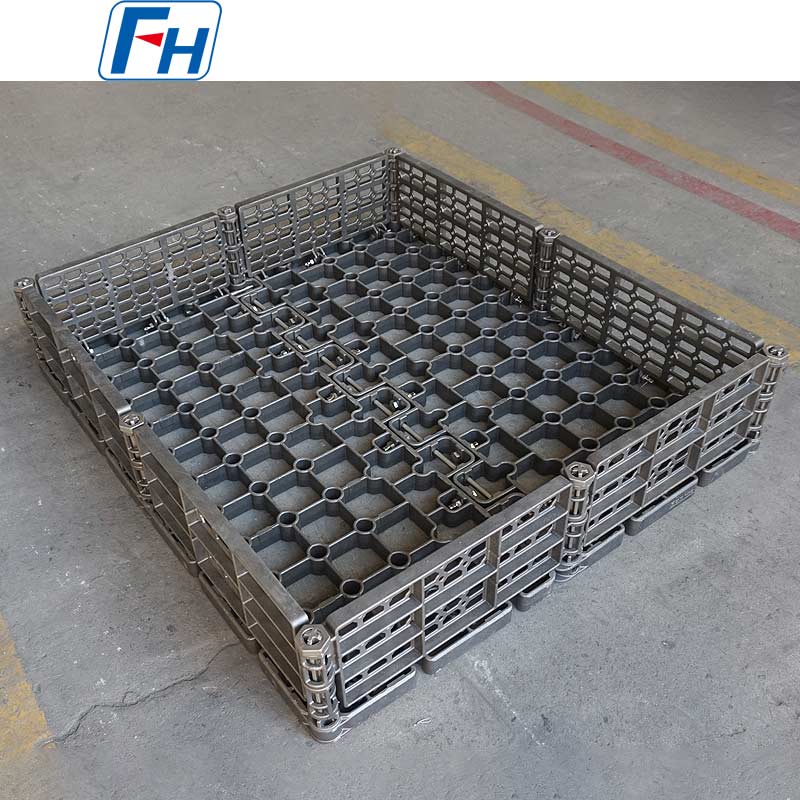

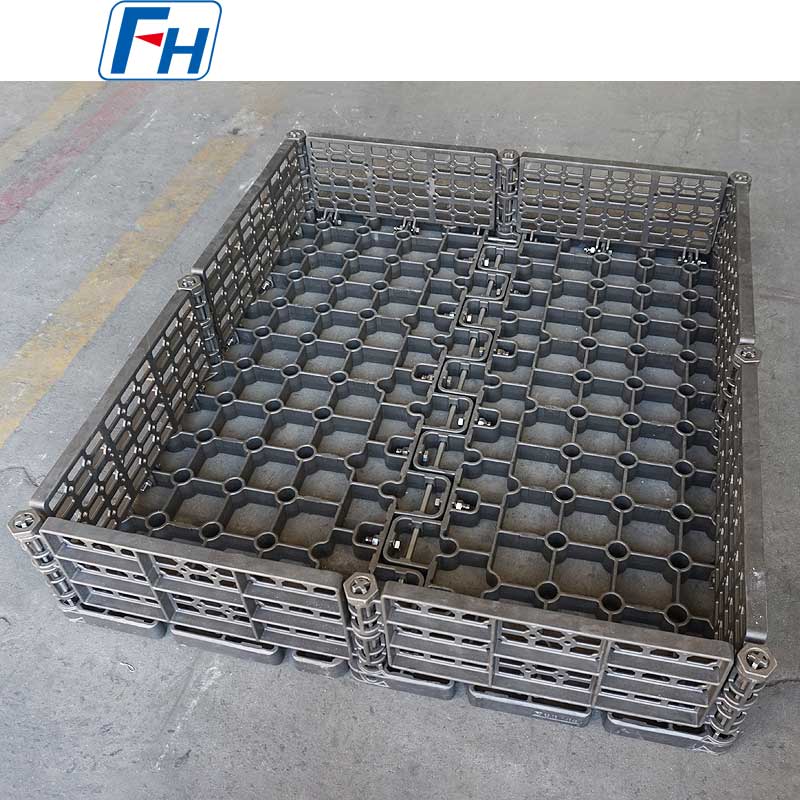

Mga Tunay na Larawan ng FH® Heat Treatment Basket

Proseso ng Pag-order

1. Magbigay ng roller pitch, panloob na lapad ng furnace, at mga sukat ng bahagi
2. Magbahagi ng timbang ng pagkarga sa bawat basket at max na temperatura ng pagpapatakbo
3. Ang mga inhinyero ng FH® ay nagmumungkahi ng istraktura ng layout ng basket sa ilalim ng runner
4. Kumpirmahin ang grado ng materyal (1.4849 / 310S / custom)
5. Produksyon: 10–20 araw ng trabaho
6. Kasama sa paghahatid ang: MTC, ulat ng inspeksyon ng flatness, gabay sa unang paggamit



FAQ:

Q1: Bakit hindi ako makagamit ng karaniwang basket sa isang roller hearth furnace?
A: Ang mga karaniwang basket ay kadalasang may hindi pantay na ilalim, matutulis na gilid, o hindi sapat na lakas ng paggapang. Sa paglipas ng panahon sila ay lumulubog, na nagiging sanhi ng pag-alog, roller binding, at kahit na mga furnace jam. Nagtatampok ang FH® roller hearth basket ng mga precision runner, reinforced base, at high-creep alloys para mapanatili ang flatness at smooth tracking.

Q2: Anong materyal ang inirerekomenda mo para sa carburizing roller hearth furnace sa 950°C?
A: Para sa 980°C na tuloy-tuloy na may carburizing atmosphere, inirerekomenda namin ang 1.4849 para sa maximum na buhay (400–500 cycle). Kung priyoridad ang badyet at stable ang temperatura sa ≤920°C, katanggap-tanggap ang 310S (250–350 cycle). Maaari kaming magbigay ng paghahambing ng gastos sa lifecycle upang matulungan kang magpasya.

T3: Paano ko lilinisin at papanatilihin ang mga basket ng heat treatment?
A: Light bead blasting (glass beads, ≤0.3 MPa) bawat 50–80 cycle para alisin ang carbon soot. Suriin ang mga runner sa ibaba para sa pagkasira o pagkasira tuwing 100 cycle. Huwag gumamit ng mga brush na carbon steel o mabigat na paggiling sa mga ibabaw ng runner - dapat silang manatiling makinis para sa roller contact.

Q4: Ang basket ba ay bibaba o lulubog sa paglipas ng panahon?
A: Minimal. Ang mga FH® basket ay idinisenyo gamit ang FEA-optimized ribs at reinforced runners. Karaniwang creep: <3 mm sag bawat 1000 mm na haba pagkatapos ng 300 cycle. Ang sobrang karga o paglampas sa inirerekomendang temperatura ay nagpapabilis ng pag-warping. Inirerekomenda namin ang mga pana-panahong pagsusuri sa flatness.

Q5: Maaari ka bang mag-customize ng mga basket para sa isang umiiral nang roller hearth furnace line?
A: Oo – ito ang aming specialty. Kailangan namin:

• Roller center-to-center pitch
• Panloob na lapad ng hurno
• Sukat at bigat ng bahagi bawat basket
• Temperatura at kapaligiran ng pagpapatakbo


Pagkatapos ay magdidisenyo kami ng basket na may tamang puwang ng runner, pangkalahatang mga sukat, at pampalakas.

Q6: Ano ang iyong warranty at nagbibigay ka ba ng mga materyal na sertipiko?
A: 12 buwan laban sa mga depekto sa pagmamanupaktura (mga basag ng hinang, mga depekto sa materyal). Ang normal na creep, surface carburization, at runner wear ay itinuturing na wear – hindi sakop. Ang bawat basket ay may kasamang material test certificate (MTC) para sa ganap na traceability.
