FH® Cr25Ni20 Combined Heat Treatment Charging Basket para sa Salt Bath Roller Hearth Furnace

FH® Salt Bath Furnace Pinagsamang Charging Basket

Mga Pangunahing Benepisyo

• Modular / Kumbinasyon na Disenyo
  Nakakabit na base, mga dingding sa gilid, mga divider, at mga nakasabit na frame – i-configure ang maraming laki ng basket mula sa isang hanay ng mga bahagi.
• Disenyo na Partikular sa Salt-Bath
  Na-optimize na bukas na lugar para sa mabilis na pag-aalis ng asin kapag nag-aangat mula sa furnace – pinapaliit ang pagdadala ng asin at pagkalugi sa pag-drag-out.
• Mga Materyal na Lumalaban sa Kaagnasan
  Mga espesyal na haluang metal na pinili para sa mga molten salt environment (chloride, nitrate, cyanide, o neutral salt bath) – lumalaban sa pitting at intergranular attack.
• Lumalaban sa Thermal Shock
  Ininhinyero upang makayanan ang paulit-ulit na paglulubog sa 500–1050°C na tinunaw na asin na sinusundan ng pagsusubo – walang bitak o pagbaluktot.
• Mabilis na Drainage Geometry
  Mga sloped o tapered bottom bar, malalaking drainage opening, at non-stick surface – mabilis na umaagos ang asin, na binabawasan ang paglamig at solidification sa basket.
• Madaling Pagpapanatili at Pagkumpuni
  Ang mga modular na bahagi ay maaaring palitan nang isa-isa - hindi na kailangang itapon ang buong basket kapag ang isang seksyon ay naubos.

Teknikal na Pagtutukoy

Bakit Pumili ng FH® Salt Bath Modular Basket?

1. Partikular na Dinisenyo para sa Mga Hamon sa Salt Bath

2. Modular/ Pinagsama = Flexible Cost-Effective

3. Pagpili ng Materyal para sa Salt Baths

4. Mabilis na Drainage – Bawasan ang Pagkawala ng Asin
Ang bawat kilo ng asin na isinasagawa sa hurno ay nagkakahalaga ng pera at lumilikha ng mga isyu sa housekeeping. Tampok ang FH® salt bath basket:

• Minimum na 60% open bottom area
• Tapered o bilugan na mga bar - ang asin ay umaagos sa halip na kumapit
• Makinis, hindi malagkit na ibabaw na tapusin
• Mga rekomendasyon sa na-optimize na bilis ng pag-angat

Mga Karaniwang Configuration

• Configuration A – Isang Layer
  Base hanging frame lang – para sa malalaki at mabibigat na indibidwal na bahagi
• Configuration B – Multi-Layer na may mga Divider
  Ang mga base side wall ay 2–3 antas ng divider – para sa mga katamtamang bahagi na nakasalansan nang hiwalay
• Configuration C – Fine Parts Basket
  Base perforated insert lid – para sa maliliit na bahagi tulad ng mga fastener, pin
• Configuration D – High-Density Stack
  Base full-height side walls maraming divider – para sa mataas na bahagi ng density

Ang lahat ng mga pagsasaayos ay maaaring palitan gamit ang parehong base module.

Mga aplikasyon

• Salt bath hardening (tool steel, high-speed steel)
• Salt bath tempering (nitrate salts)
• Salt bath carburizing / carbonitriding (cyanide salts)
• Martempering / austempering
• Paggamot ng solusyon ng mga non-ferrous na haluang metal
• Mga bahagi: drills, taps, dies, suntok, gear, spring, fastener, tooling/fixtures

Talahanayan ng Marka ng Materyal:

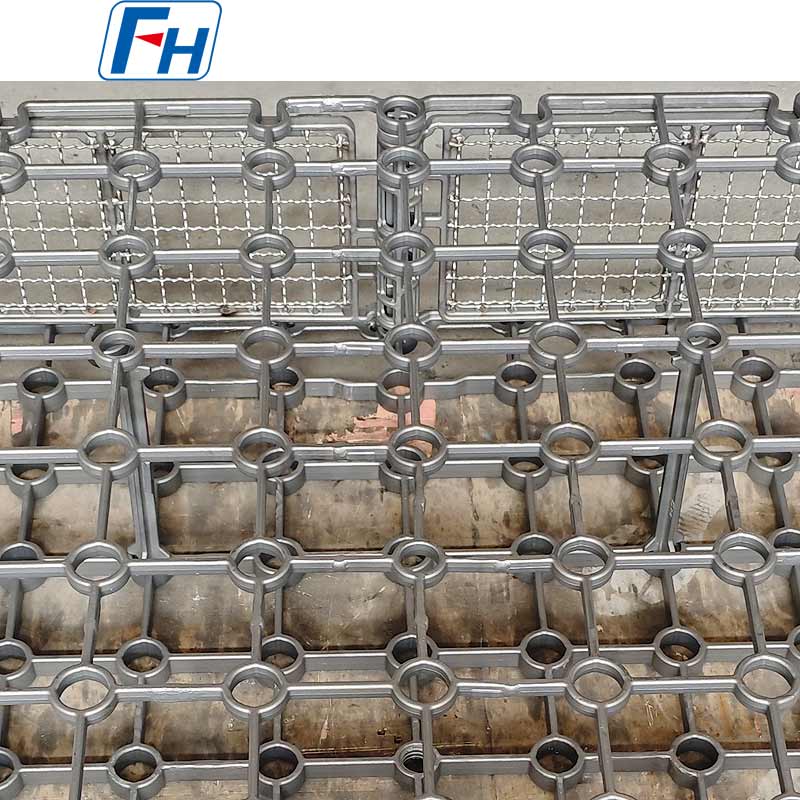

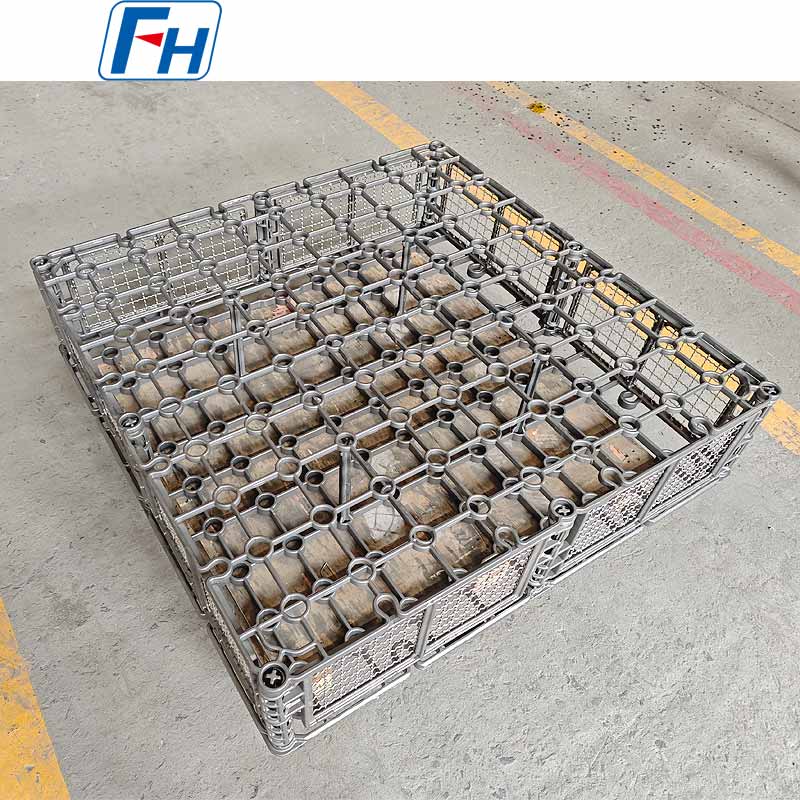

Mga Tunay na Larawan ng FH® Heat Treatment Fixtures

Proseso ng Pag-order

1. Magbigay ng:

• Uri ng asin at temperatura ng pagpapatakbo
• Mga sukat ng paggana ng hurno (lalim, lapad o lapad)
• Saklaw ng laki ng bahagi (minimum hanggang maximum)
• Batch weight bawat cycle
• Paraan ng pag-angat (crane hook, manual tongs, automated hoist)

2. Ang FH® ay nagmumungkahi ng:

• Grado ng materyal batay sa kimika ng asin
• Modular configuration (base kung aling mga module)
• Pag-optimize ng drainage
• CAD drawing para sa pag-apruba

3. Produksyon: 10–20 araw ng trabaho

4. Kasama sa paghahatid ang: MTC, mga tagubilin sa pagpupulong, gabay sa pangangalaga sa paliguan ng asin

FAQ:

Q1: Bakit kailangan ko ng espesyal na basket para sa mga salt bath furnaces? Hindi ko ba magagamit ang aking regular na hardening basket?
A: Ang mga regular na basket ay hindi idinisenyo para sa tinunaw na asin. Kinulong nila ang asin sa mga sulok at saradong mga seksyon, na humahantong sa:

• Labis na pagdadala ng asin (basura at gulo)
• Ang solidification ng asin sa loob ng mga tubo o mga guwang na seksyon (imposibleng linisin)
• Pinabilis na kaagnasan mula sa stagnant na asin
• Thermal shock cracking


Ang FH® salt bath basket ay nagtatampok ng open drainage, non-stick surface, at corrosion-resistant alloys.

Q2: Ano ang ibig sabihin ng "modular" at bakit ito kapaki-pakinabang?
A: Modular ay nangangahulugan na ang basket ay binuo mula sa mga mapagpapalit na bahagi – base, mga dingding sa gilid, mga divider, mga pagsingit. Mga Benepisyo:

• Gumagana ang isang base sa iba't ibang taas ng gilid at divider
• Baguhin ang configuration para sa iba't ibang laki ng bahagi nang hindi bumibili ng bagong basket
• Palitan lamang ang mga pagod na seksyon sa halip na ang buong basket
• Mas madaling paglilinis – i-disassemble para sa ganap na access

T3: Paano ko mapipigilan ang asin na dumikit sa basket pagkatapos alisin?
A: Tatlong salik:

• Disenyo – ang bukas na ibaba at mga tapered na bar ay nagbibigay-daan sa mabilis na pag-alis ng asin
• Surface finish – makinis, non-stick surface (shot-blasted o pre-oxidized)
• Bilis ng pag-angat – dahan-dahang bawiin (2–4 segundo bawat 100 mm) upang payagan ang pagpapatuyo


Ang mga basket ng FH® ay na-optimize para sa lahat ng tatlo.

Q4: Paano ko linisin ang nalalabi sa asin mula sa basket?
A: Pagkatapos ng bawat paggamit, hayaang lumamig ang basket at pagkatapos ay:

• Ibabad sa mainit na tubig para matunaw ang nitrate/nitrite salts (kumuha ng banlaw na tubig – huwag patuyuin sa imburnal nang walang paggamot)
• Para sa mga chloride/cyanide salts, sundin ang pamamaraang pangkaligtasan ng iyong planta (karaniwang banlawan ng tubig na may neutralisasyon)
• Banayad na bead blasting para sa matigas ang ulo nalalabi


Huwag kailanman gumamit ng mga brush na carbon steel - nag-iiwan sila ng mga naka-embed na particle na nagsusulong ng kaagnasan.

Q5: Maaari ko bang gamitin ang parehong basket para sa iba't ibang uri ng asin (hal., nitrate at chloride)?
A: Hindi inirerekomenda. Ang cross-contamination ay maaaring:

• Lumikha ng mga mapanganib na reaksiyong kemikal (hal., nitrate cyanide)
• Pabilisin ang kaagnasan


Inirerekomenda namin ang mga nakalaang basket sa bawat uri ng asin. Maaaring markahan ng FH® ang mga basket ayon sa uri ng asin para sa malinaw na pagkakakilanlan.

T6: Ang basket ay bubuhatin ng isang overhead hoist. Nagbibigay ka ba ng lifting lugs?
A: Oo. Lahat ng FH® salt bath basket ay may kasamang hanging frame o piyansa na may reinforced lifting lugs. Kailangan namin ang uri ng iyong lifting hook at taas ng clearance para magdisenyo ng tamang pakikipag-ugnayan.

Q7: Maaari ba akong makakuha ng butas-butas na insert para sa napakaliit na bahagi (hal., 2 mm na mga pin)?
A: Oo. Nag-aalok kami ng mga naaalis na butas-butas na pagsingit o pinong mesh liner na bumababa sa modular basket. Sukat ng pagbubutas mula 1 mm pataas. Ang insert ay naaalis para sa paglilinis at pag-alis ng bahagi.

Q8: Ano ang iyong warranty?
A: 12 buwan laban sa mga depekto sa pagmamanupaktura (weld crack, material flaws, poor fit of modules). Ang kaagnasan at thermal fatigue ay nakadepende sa proseso at hindi sakop – ngunit irerekomenda ng FH® ang tamang materyal para sa iyong partikular na paliguan ng asin upang mapakinabangan ang buhay.
