FH® 1.4825 Heat Treatment Fixture | Ininhinyero para sa Tempering Furnace (Hin / Proteksiyon na Atmosphere)

Brand: FH®

Sertipikasyon: ISO9001, ISO14001

Materyal: Steel na lumalaban sa init

Marka ng Materyal: 1.4825

Sukat: Customized Ayon sa iyong mga Drawings

Operating Temperatura: 250 ℃

MOQ: 2 piraso

FH® Heat Treatment Fixtures — Mataas na temperatura na lumalaban, nako-customize na mga pang-industriyang heat treatment fixture ng Wuxi Junteng Fanghu Alloy Technology Co., Ltd., tugma sa IPSEN, AICHELIN, AFC, SECO/WARWICK, SURFACE, INDUCTOTHERM, IVA SCHMETZ, ECM, ALD, MATTSA, DOMAXDONG, COMMEWER, FENGDONG, COMMEDER CAN-ENG, SANYONG, TENOVA at iba pang pandaigdigang tatak ng furnace.

Makipag-ugnayan sa Amin
PREV：Inconel 600 Welding Fixtures para sa Chemical at Petrochemical Industry | FH®
SUSUNOD：FH® 310S Welded Racks Fixture para sa Nitriding Furnace
  • Parameter
  • Makipag-ugnayan sa Amin

FH® Heat Treatment Fixture para sa Tempering Furnace

Mga Pangunahing Benepisyo

  • Therly Stable na Disenyo
    Inhinyero upang makayanan ang paulit-ulit na pag-init at paglamig sa pagitan ng 150°C–700°C nang walang progresibong pag-warping o pagluwag ng mga kasukasuan.
  • Walang Scale, Walang Contamination
    Ang makinis na ibabaw at materyal na lumalaban sa oksihenasyon ay pumipigil sa pagbuo ng maluwag na sukat - pinapanatiling malinis ang mga ibabaw ng workpiece at binabawasan ang paglilinis pagkatapos ng paggamot.
  • Uniform Airflow / Heat Transfer
    Binibigyang-daan ng bukas na grid o butas-butas na disenyo ang pinakamainam na sirkulasyon ng mainit na hangin - pinapaliit ang mga gradient ng temperatura sa mga bahaging na-load.
  • Magaan Ngunit Malakas
    Binabawasan ng na-optimize na kapal ng seksyon ang thermal mass (mas mabilis na pag-init/paglamig) habang pinapanatili ang sapat na kapasidad ng pagkarga.
  • Mga Custom na Configuration
    Mga tray, stacking grids, hanging fixtures, o part-specific na nest – idinisenyo para sa laki ng iyong furnace at part geometry.

Teknikal na Pagtutukoy

Parameter Halaga
Mga tipikal na materyales 310S, 1.4828, 1.4849, o carbon steel (opsyon sa badyet)
Operating temp. saklaw 150°C – 700°C tuloy-tuloy
Pang-ibabaw na tapusin Bilang-welded / pre-oxidized / shot-blasted
Kapasidad ng pag-load 50 – 500 kg (depende sa disenyo)
Paggawa Precision casting/TIG welding
Inaasahang buhay ng serbisyo 500 – 1000 cycle (na may wastong paggamit)
Magagamit ang sertipiko ng materyal kapag hiniling


Bakit Pumili ng FH® Tempering Furnace Fixtures?
1. Dinisenyo para sa Tempering – Hindi Lamang Repurposed Hardening Fixtures
Maraming mga tindahan ang gumagamit ng parehong mga basket para sa hardening at tempering. Ang mga hardening fixture ay kadalasang masyadong mabigat (mataas ang thermal mass) at may mga magaspang na ibabaw na may sukat at tumutupi sa temperatura ng tempering. Ang mga FH® tempering fixtures ay partikular na na-optimize para sa mas mababang temperatura at mahabang cycle na application na ito.

2. Pagpili ng Materyal para sa Tempering

materyal Max Temp Mga pros Pinakamahusay Para sa
Carbon steel 450°C Mababang gastos Low-temp tempering, hindi kritikal na mga bahagi
310S 700°C Lumalaban sa oksihenasyon, matibay Pangkalahatang layunin, proteksiyon na kapaligiran
1.4828 800°C Mas mataas ang Ni kaysa sa 310S Mas mataas na tempering (650-700°C)
1.4849 850°C Pinakamataas na lakas ng paggapang Mabibigat na load, mahabang cycle

3. Malinis na Operasyon – Walang Scale Flaking

  • Ang pre-oxidized na ibabaw ay bumubuo ng isang matatag na layer ng oxide
  • Walang matalas na weld spatter o magaspang na cast surface
  • Ang mga bahagi ay lumalabas na malinis – binabawasan o inaalis ang pangalawang paglilinis

4. Magaan = Energy Efficient
Gumagamit ang FH® tempering furnace fixtures ng mas manipis at na-optimize na mga seksyon (nang hindi sinasakripisyo ang lakas). Ang mas mababang thermal mass ay nangangahulugang:

  • Mas mabilis na pag-init ng furnace
  • Nabawasan ang pagkonsumo ng enerhiya
  • Mas mabilis na pag-ikot sa pagitan ng mga cycle


Mga aplikasyon

  • Air tempering furnaces
  • Proteksiyon sa kapaligiran tempering (N₂, endogas)
  • Vacuum tempering (na may naaangkop na materyal)
  • Nakakatanggal ng stress (400–650°C)
  • Mga bahagi: gears, shafts, bearings, springs, tools, dies, fasteners


Talahanayan ng Marka ng Materyal:

Steel na lumalaban sa init
/ GB DIN ASTM JIS Komposisyon ng Kemikal (%) Pinakamataas na Temperatura ng Operasyon
C Si Mn Cr Ni Nb/Cb Mo Iba pa
1 ZG40Cr27Ni4 1.4823 HD SCH11 0.30 - 0.50 ≤2.00 ≤1.00 24.00 - 28.00 4.00 - 6.00 - ≤0.50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0.30 - 0.50 1.00 - 2.50 ≤2.00 19.00 - 23.00 8.00 - 12.00 - ≤0.50 - 950 ℃
3 ZG30Cr28Ni10 - SIYA SCH17 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 8.00 - 11.00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0.30 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 27.00 11.00 - 14.00 - ≤0.50 - 1050 ℃
5 ZG30Cr28Ni16 - HI SCH18 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 14.00 - 18.00 - - - 1100 ℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0.30 - 0.50 ≤1.75 ≤1.50 23.00 - 27.00 19.00 - 22.00 - ≤0.50 - 1100 ℃
7 ZG30Cr20Ni25 - HN SCH19 0.20 - 0.50 ≤2.00 ≤2.00 19.00 - 23.00 23.00 - 27.00 - - - 1100 ℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0.35 - 0.75 ≤2.50 ≤2.00 17.00 - 21.00 37.00 - 41.00 - - - 1020 ℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0.35 - 0.70 ≤2.00 ≤2.00 15.00 - 19.00 33.00 - 37.00 - ≤0.50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0.30 - 0.50 ≤2.00 ≤2.00 24.00 - 28.00 33.00 - 37.00 0.80 - 1.80 ≤0.50 - 1100 ℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 18.00 - 21.00 36.00 - 39.00 1.20- 1.80 ≤0.50 - 1100 ℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 23.00 - 25.00 23.00 - 25.00 0.80 - 1.80 ≤0.50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0.35 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 28.00 33.00 - 37.00 - ≤0.50 - 1100 ℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0.06 - 0.15 0.50 - 1.50 ≤2.00 19.00 - 21.00 31.00 - 33.00 0.50 - 1.50 ≤0.50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0.35 - 0.75 ≤2.00 ≤2.00 10.00 - 14.00 58.00 - 62.00 - - - 1100 ℃
16 ZG45Cr18Ni66 - HX - 0.35 - 0.75 ≤2.00 ≤2.00 15.00 - 19.00 64.00 - 68.00 - - - 1100 ℃
17 ZG1Cr28Co50 2.4778 - - 0.05 - 0.25 0.50 - 1.00 ≤1.50 27.00 - 30.00 ≤1.00 ≤0.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0.25 - 0.35 0.50 - 1.50 0.50 - 1.50 27.00 - 29.00 - 1.50 - 2.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0.35 - 0.55 1.00 - 2.00 ≤1.50 27.00 - 30.00 47.00 - 50.00 - ≤0.50 W:4.0 - 5.5 1200 ℃

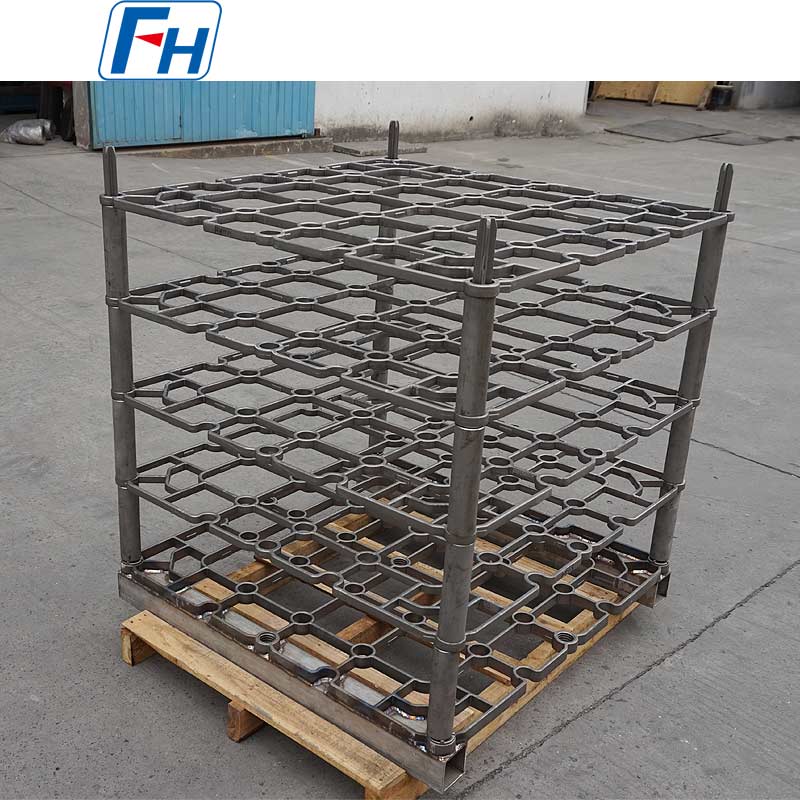

Mga Tunay na Larawan ng FH® Heat Treatment Fixtures


Proseso ng Pag-order

  • Magbigay ng mga panloob na sukat ng furnace at mga bahaging larawan
  • Tukuyin ang operating temperatura at kapaligiran
  • Ibahagi ang bigat ng pagkarga bawat cycle
  • Ang FH® ay nagmumungkahi ng disenyo ng grid, grado ng materyal, at kapal
  • Produksyon: 7–12 araw ng trabaho
  • Kasama sa paghahatid ang: ulat ng inspeksyon at mga tagubilin sa pangangalaga

FAQ:

Q1: Bakit hindi ko na lang gamitin ang aking hardening fixtures para sa tempering?
A: Maaari mo, ngunit hindi ito pinakamainam. Ang mga hardening basket ay karaniwang mas mabigat (mas mataas na thermal mass, mas mabagal na cycle) at kadalasan ay may mga magaspang na ibabaw na maaaring mag-scale at mag-flake sa temperatura ng tempering, na posibleng makontamina ang iyong mga bahagi. Ang FH® tempering fixtures ay mas magaan, may makinis na ibabaw, at partikular na idinisenyo para sa malinis, mahusay na tempering.

Q2: Mag-warp ba ang fixture pagkatapos ng maraming cycle?
A: Minimal. Ang FH® tempering fixtures ay nakakawala ng stress sa panahon ng pagmamanupaktura at gumagamit ng mga reinforced na disenyo ng grid. Ang karaniwang pagbaluktot pagkatapos ng 500 cycle ay <2 mm higit sa 500 mm ang haba. Upang mapakinabangan ang buhay, iwasang patayin ang kabit (pahintulutan itong lumamig kasama ng hurno o sa hangin).

T3: Paano ko lilinisin ang kabit?
A: Ang light wire brushing o bead blasting tuwing 100–200 cycle ay kadalasang sapat. Kung mabubuo ang scale, iwasan ang mabigat na paggiling - maaari itong lumikha ng mga magaspang na batik na muling sisikat nang mas mabilis. Para sa carbon steel fixtures, ang paminsan-minsang muling pagsabog ay nag-aalis ng kalawang.

Q4: Nag-aalok ka ba ng hanging fixtures para sa mahabang bahagi (shafts, bars)?
A: Oo. Ang FH® ay nagdidisenyo ng mga nakasabit na puno, pin rack, at vertical fixture para sa mga shaft, mahabang tubo, at bar. Kailangan lang namin ng haba ng bahagi, lokasyon ng hanging point, at taas ng furnace.

Q5: Ano ang iyong warranty?
A: 12 buwan laban sa mga depekto sa pagmamanupaktura (mga basag ng hinang, mga depekto sa materyal). Ang normal na pagkawalan ng kulay ng init, maliit na oksihenasyon sa ibabaw, at unti-unting pag-warp ay itinuturing na pagkasira - hindi sakop. Ang bawat kabit ay siniyasat bago ipadala para sa flatness at integridad ng weld.
