FH® 310S Welded Fixture / Rack | Para sa Gas at Plasma Nitriding Furnace
Mga Pangunahing Benepisyo
- Tunay na 310S (UNS S31008)
Mas mataas na chromium at nickel content kaysa 304/309 – mas mataas na oxidation resistance at creep strength hanggang 650°C. - Optimized na Welding para sa Furnace Service
Laser TIG hybrid welding na may kaunting init na input – binabawasan ang weld sensitization at cracking risk sa cyclic heating. - Reinforced Anti-Creep Design
FEA-optimized rib layout at gussets – pinapaliit ang sagging at distortion sa ilalim ng load sa nitriding temperatures. - Opsyonal na Anti-Stick na Patong
Ang FH® ceramic-based coating ay binabawasan ang pagdirikit ng bahagi at pinapabagal ang pagbuo ng nitride sa mga ibabaw ng rack (nagpapalawak ng agwat ng paglilinis). - Mga Custom na Laki at Configuration
Single o multi-layer, bilog o parisukat – idinisenyo sa iyong furnace retort at part geometry.
Teknikal na Pagtutukoy
| Parameter | Halaga |
| materyal | 310S (UNS S31008) – sertipikado |
| Max. Patuloy na Temp. | 650°C (panandaliang 700°C) |
| Paggamot sa Ibabaw | As-welded pre-oxidized (standard); opsyonal na anti-nitriding coating |
| Max. Mag-load sa Bawat Layer | Hanggang sa 300 kg (depende sa disenyo) |
| Proseso ng Welding | Laser TIG hybrid |
| Karaniwang Sukat (L×W×H) | 600×600×H mm (custom na available) |
| Inaasahang Buhay ng Serbisyo | 80–150 cycle (na may regular na paglilinis) |
| materyal test certificate (MTC) included with every rack | |
Bakit FH® 310S Racks Fixtures?
1. Ang Tamang Materyal para sa Karamihan sa mga Trabaho sa Nitriding
Ang 310S ay isang napatunayan, cost-effective na pagpipilian para sa nitriding fixtures. Nag-aalok ito ng mas mahusay na lakas ng mataas na temperatura kaysa sa 304 at lumalaban sa pag-scale nang mas mahaba kaysa sa 309. Gumagamit lamang ang FH® ng prime 310S na may ganap na traceability.
2. Welds That Last
Ang mahinang hinang ay nagdudulot ng mga bitak at nalaglag na mga bahagi. Ang aming hybrid na proseso ng laser-TIG ay gumagawa ng makinis, buong-penetration welds na may kaunting carbide precipitation - kritikal para sa thermal cycle resistance.
3. Praktikal na Disenyo para sa Tunay na Paggamit ng Furnace
- Binabawasan ng mga bilugan na gilid ang panganib ng arko sa plasma nitriding
- Pinipigilan ng mga gusseted corner ang pag-ikot ng rack
- Ang mga paa o kinatatayuan ay nagtatanggal ng mga bahagi sa sahig ng furnace
4. Matapat na Patnubay
Hindi namin sinasabing ang 310S ay "immune" sa nitriding - bubuo ito ng surface nitride layer sa paglipas ng panahon. Ngunit sa wastong paglilinis (hal., light blasting tuwing 30–50 cycle), ang mga rack ng FH® 310S ay naghahatid ng maaasahan, predictable na serbisyo sa isang patas na presyo.
Mga aplikasyon
1. Gas nitriding (ammonia atmosphere)
2. Plasma / ion nitriding
3. Tempering pagkatapos ng nitriding
3. Mga Bahagi: gears, shafts, dies, molds, fasteners, valve parts
Talahanayan ng Marka ng Materyal:
| Steel na lumalaban sa init | |||||||||||||
| / | GB | DIN | ASTM | JIS | Komposisyon ng kemikal (%) | Pinakamataas na Temperatura ng Operasyon | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | Mo | Iba pa | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950 ℃ |
| 3 | ZG30Cr28Ni10 | - | SIYA | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | HI | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100 ℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100 ℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100 ℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020 ℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000 ℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100 ℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | ≤0.50 | - | 1100 ℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100 ℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100 ℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100 ℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | Co:48.0 - 52.0 | 1200 ℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | Co:48.0 - 52.0 | 1200 ℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200 ℃ |

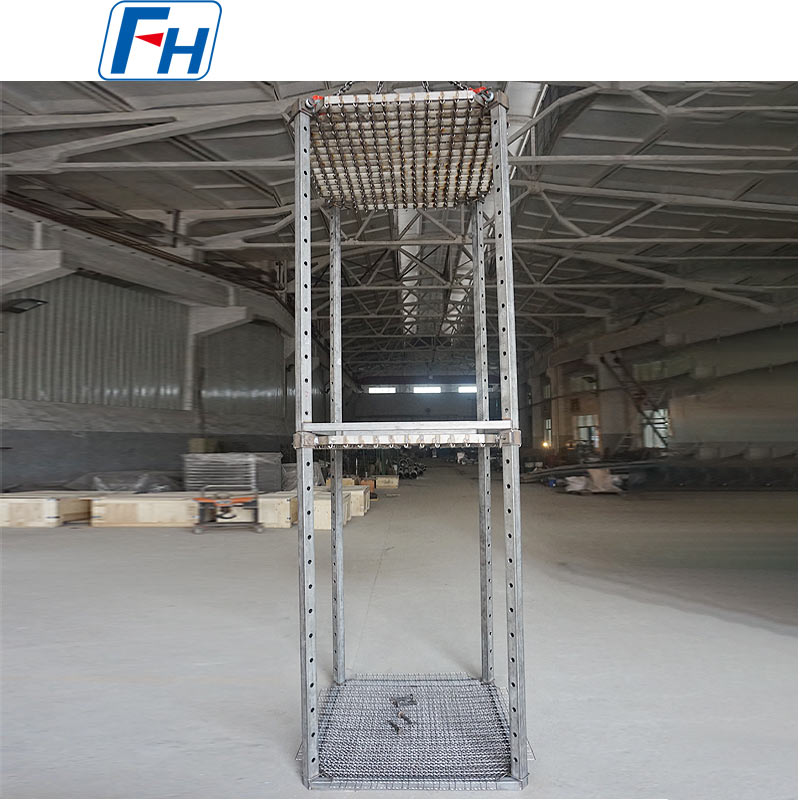

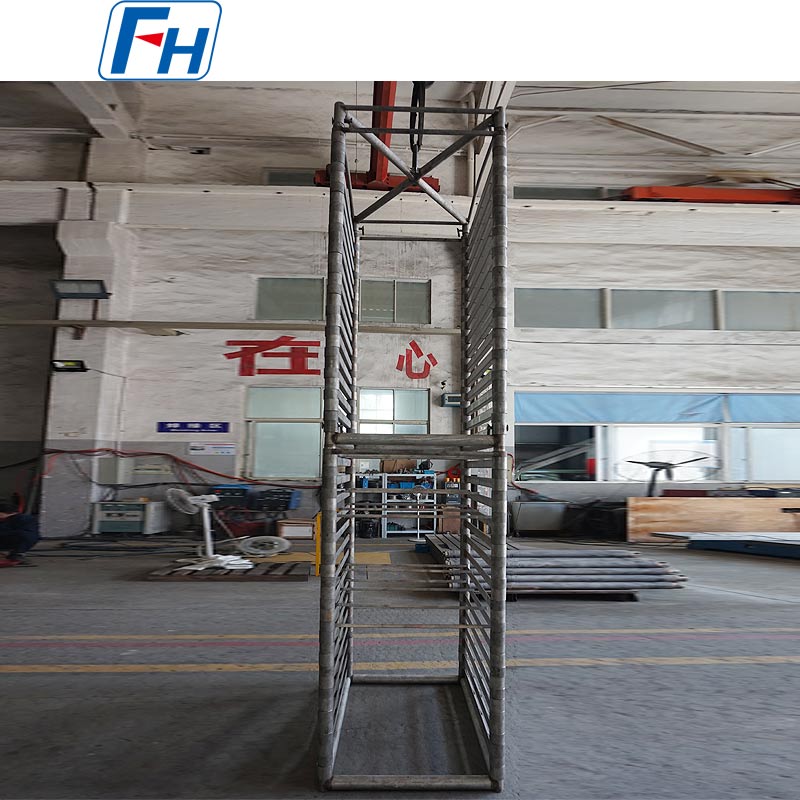

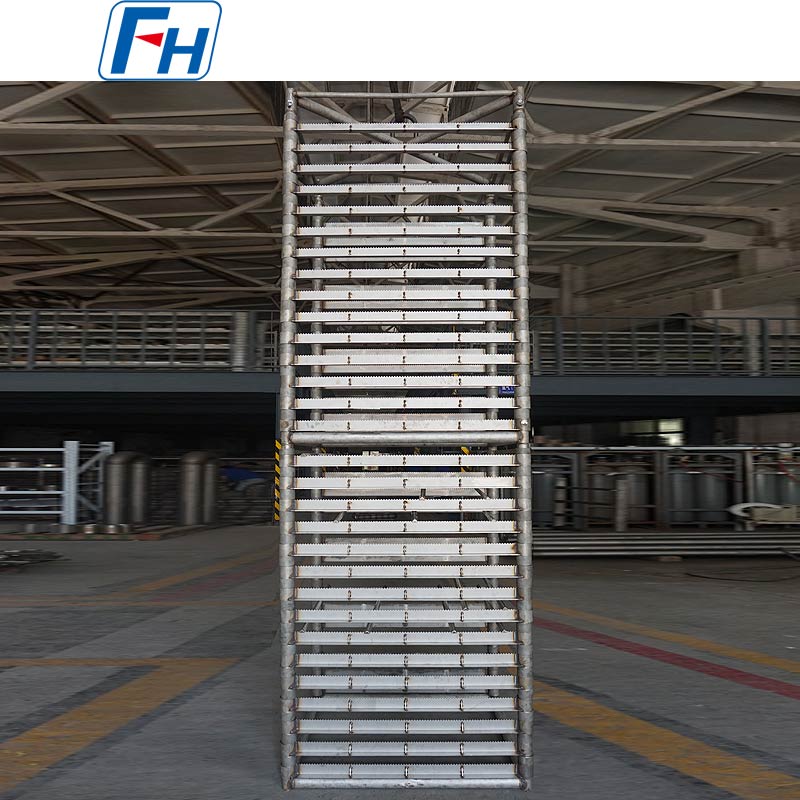

Mga Tunay na Larawan ng FH® Heat Treatment Fixtures
Proseso ng Pag-order
- Magbigay ng furnace ID, mga sukat ng bahagi, at max na bigat ng batch
- Ang FH® team ay nagmumungkahi ng 3D na layout at pagkalkula ng pagkarga
- Kumpirmahin ang coating (standard o anti-stick)
- Produksyon: 10–15 araw ng trabaho para sa mga custom na laki
- Kasama sa paghahatid ang MTC, weld inspection photos, at first-use guide
FAQ:
Q1: Gaano katagal maaaring tumagal ang isang 310S rack sa isang nitriding furnace?
A: Sa regular na paglilinis (bawat 30–50 cycle), ang isang FH® 310S rack ay karaniwang tumatagal ng 80–150 cycle. Ang 310S ay lumalampas sa 304/309 ngunit bubuo ng isang ibabaw na layer ng nitride sa paglipas ng panahon. Para sa napakahabang buhay o mabibigat na pagkarga, isaalang-alang ang Inconel - mangyaring kumonsulta sa amin.
T2: Paano ko lilinisin at papanatilihin ang rack?
A: Light bead blasting (glass beads, ≤0.3 MPa) o mild pickling paste bawat 30–50 cycle. Huwag gumamit ng mga brush na carbon steel o mabigat na paggiling - sinisira nila ang protective oxide layer.
T3: Ang rack ba ay mag-warp o lumubog sa nitriding temperature (600–650°C)?
A: Minimal. Nagtatampok ang mga FH® rack ng mga tadyang at gusset na naka-optimize sa FEA. Ang karaniwang creep deformation ay <2 mm bawat 500 mm na haba pagkatapos ng 100 cycle. Ang overloading o lumalagpas sa 650°C ay nagpapabilis ng warping.
Q4: Nag-aalok ka ba ng anti-nitriding coating? Ano ang ginagawa nito?
A: Oo. Ang aming opsyonal na ceramic-based na coating ay makabuluhang nagpapabagal sa pagbuo ng nitride, na nagpapahaba sa pagitan ng paglilinis sa 80-100 na mga cycle. Ang coating ay consumable at maaaring ilapat muli ng FH®.
Q5: Ano ang iyong warranty at nagbibigay ka ba ng mga materyal na sertipiko?
A: 12 buwan laban sa mga depekto sa pagmamanupaktura (mga basag ng hinang, mga depekto sa materyal). Ang surface nitriding at gradual warping ay normal na pagkasuot - hindi sakop. Ang bawat rack ay may kasamang 310S mill test certificate (MTC).
