Cr25Ni35 U-Shaped Radiant Tube – Ø124 × Ø108 × 1597 mm

Custom na Heat-Resistant Radiant Tube Assembly para sa Industrial Furnaces | FH® Alloy
Gumagawa ang FH® Alloy ng Cr25Ni35 U-shaped na radiant tube para sa mga industrial furnace, heat treatment furnace, at iba pang high-temperature heating system.

Ang naka-customize na U-type na radiant tube na ito ay ginawa mula sa Cr25Ni35 high-chromium, high-nickel heat-resistant alloy, na may tube specification na Ø124 × Ø108 × 1597 mm.

Ang kumpletong pagpupulong ay maaaring ibigay sa mga bloke ng pagkakabukod, mga mounting base plate, at mga customized na bahagi ng pag-install, na ginagawa itong angkop para sa bagong konstruksyon ng furnace pati na rin ang pagpapalit ng mga umiiral na radiant tube assemblies.

Mga Detalye ng Produkto

U-Shaped Radiant Tube Dimensyon
Ang pangunahing detalye ng tubo para sa produktong ito ay:
Ø124 × Ø108 × 1597 mm
Kasama sa mga karaniwang dimensyon na maaaring i-customize ang:

• OD – Tube sa Labas na Diameter

• ID – Tube Sa Loob na Diameter

• L – Haba ng Tube

• C – Distansya sa Gitnang

• H – Pangkalahatang Taas

• R – U-Bend Radius

• Mga sukat ng mounting plate

• Mga posisyon sa pag-mount ng butas

• Mga sukat ng bloke ng pagkakabukod

• Mga sukat ng koneksyon


Ang lahat ng mga sukat ng istruktura ay maaaring gawin ayon sa teknikal na pagguhit, layout ng furnace, o umiiral na sample ng customer.

Cr25Ni35 Heat-Resistant Alloy
Ang Cr25Ni35 ay isang high-Cr, high-Ni heat-resistant alloy na angkop para sa mga pang-industriyang bahagi ng furnace na nakalantad sa matagal na serbisyo sa mataas na temperatura.

Para sa mga aplikasyon ng radiant tube, ang mga pangunahing bentahe nito ay kinabibilangan ng:

• Magandang mataas na temperatura na paglaban sa oksihenasyon

• Magandang katatagan ng istruktura sa mataas na temperatura

• Angkop na lakas para sa serbisyo ng pugon

• Paglaban sa paulit-ulit na pag-init at paglamig

• Angkop para sa hinihingi na mga kapaligiran sa pag-init ng industriya


Ang aktwal na buhay ng serbisyo ng radiant tube ay nakasalalay hindi lamang sa grado ng haluang metal, kundi pati na rin sa:

• Temperatura ng pagpapatakbo

• Ang kapaligiran ng hurno

• Mga kondisyon ng burner

• Ang dalas ng thermal cycling

• Mga sukat ng tubo

• Kalidad ng hinang
  Kasanayan sa pagpapatakbo ng hurno


U-Type Radiant Heating Structure
Ang hugis-U na radiant tube ay binubuo ng dalawang parallel straight tube section na konektado sa pamamagitan ng return bend.
Kung ikukumpara sa isang simpleng tuwid na tubo, ang disenyong ito ay nagbibigay ng mas mahabang radiant heating path habang pinapanatili ang medyo compact na installation footprint.

Kabilang sa mga pangunahing benepisyo ang:

• Mas malaking radiant heating surface

• Pag-install ng compact furnace

• Matatag na hindi direktang pag-init

• Kinokontrol na kapaligiran ng pugon

• Nabawasan ang direktang kontak ng apoy sa pagkarga

• Nababaluktot na pag-customize sa gitnang distansya


Ginagawa nitong angkop ang mga hugis-U na radiant tube para sa maraming pang-industriya na paggamot sa init at tuluy-tuloy na mga sistema ng furnace.

Insulation Block at Mounting Base Assembly

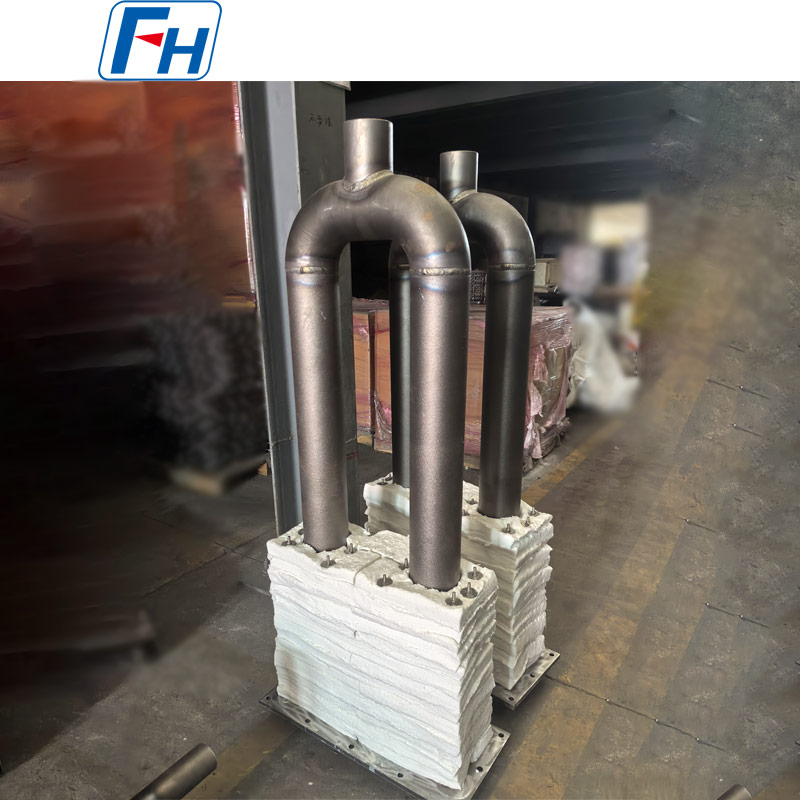

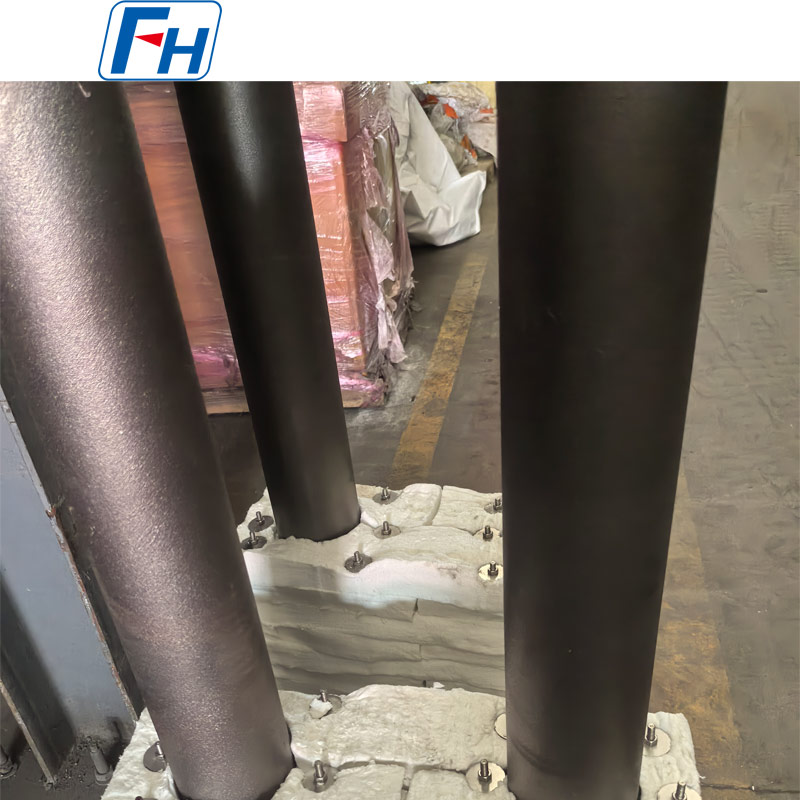

Ang isang pangunahing tampok ng produktong ito ay ang pinagsamang insulation block at mounting base structure.
Ang radiant tube ay maaaring ibigay kasama ng:

• Mga bloke ng pagkakabukod ng mataas na temperatura

• Metal mounting base plate

• Mga butas sa pag-mount

• Mga bahagi ng suporta

• Na-customize na istraktura ng pag-aayos


Ang kumpletong pagpupulong na ito ay tumutulong na gawing simple ang pag-install at pagpapalit ng pugon.
Maaaring i-customize ang insulation at mounting structure ayon sa mga sukat ng pagbubukas at pag-install ng furnace ng customer.

Idinisenyo para sa Indirect Furnace Heating
Ang mga hugis-U na radiant tube ay karaniwang ginagamit sa mga sistema ng furnace kung saan ang proseso ng pagkasunog ay dapat manatiling nakahiwalay sa furnace working chamber.
Ang init ay inililipat sa pamamagitan ng nagliliwanag na dingding ng tubo at inilalabas patungo sa pagkarga ng hurno.

Ang kaayusan ng pag-init na ito ay nakakatulong na magbigay ng:

• Higit na pare-parehong pamamahagi ng temperatura

• Matatag na paglipat ng init

• Kinokontrol na kapaligiran ng pugon

• Nabawasan ang direktang kontak ng apoy

• Maaasahang tuluy-tuloy na operasyon ng pugon


Mga Karaniwang Aplikasyon
Cr25Ni35 U-shaped radiant tubes ay maaaring gamitin sa:

• Mga hurno ng paggamot sa init

• Mga hurno ng pagsusubo

• Mga pugon na nagpapatigas

• Tempering furnaces

• Carburizing furnaces

• Patuloy na mga hurno

• Roller hearth furnaces

• Mga hurno ng proteksiyon sa kapaligiran

• Mga linya ng pagpoproseso ng bakal

• Pang-industriya na kagamitan sa pag-init


Ang mga ito ay partikular na angkop para sa mga application na nangangailangan ng custom na mataas na temperatura na hindi direktang sistema ng pag-init.

Proseso ng Paggawa
Depende sa pagguhit at istraktura ng produkto, maaaring kabilang sa produksyon ang:
Paghahanda ng Materyal → Produksyon ng Tube → Bend / Elbow Fabrication → Assembly → Welding → Mounting Plate Fabrication → Insulation Assembly → Dimensional Inspection → Final Inspection

Kabilang sa mga pangunahing kontrol sa produksyon ang:

• Katumpakan ng diameter ng tubo

• Pagkatuwid ng tubo

• Katumpakan sa gitnang distansya

• U-bend geometry

• kalidad ng hinang

• Pangkalahatang sukat

• Pag-align ng mounting plate

• Pagkakasya ng bloke ng pagkakabukod


Ang mga salik na ito ay direktang nakakaapekto sa katumpakan ng pag-install at pangmatagalang pagganap ng serbisyo.

Pangunahing Kalamangan ng Produkto
Cr25Ni35 Materyal na Lumalaban sa init
Angkop para sa hinihingi na mga pang-industriyang pugon na kapaligiran.
Custom na Ø124 × Ø108 × 1597 mm Detalye
Ginawa ayon sa mga tiyak na kinakailangan sa pag-install ng pugon.
Compact na U-Shaped Structure
Nagbibigay ng pinahabang daanan ng pag-init nang hindi nangangailangan ng labis na espasyo sa pugon.
Kumpletong Supply ng Assembly
Ang nagliliwanag na tubo, mga insulation block, at mounting base ay maaaring ibigay nang magkasama.
Paggawa na Batay sa Pagguhit
Maaaring i-customize ang mga sukat at detalye ng istruktura ayon sa mga guhit ng customer.
Kakayahang Pagpapalit
Ang mga umiiral na radiant tube ay maaaring kopyahin ayon sa mga sample, drawing, o sinusukat na sukat.

Kontrol sa Kalidad
Depende sa mga kinakailangan ng proyekto, ang inspeksyon ay maaaring kabilang ang:

• Pagpapatunay ng materyal

• Inspeksyon ng kemikal na komposisyon

• Inspeksyon sa labas / panloob na diameter

• Dimensional na inspeksyon

• Center-distansya inspeksyon

• Inspeksyon ng hinang

• Bend geometry inspeksyon

• Pag-inspeksyon ng mounting plate

• Panghuling inspeksyon ng pagpupulong


Maaaring kumpirmahin ang mga espesyal na kinakailangan sa inspeksyon bago ang produksyon.

Bakit Pumili ng FH® Alloy?
Dalubhasa ang FH® Alloy sa paggawa ng custom na heat-resistant na mga bahagi ng alloy para sa mga pang-industriyang furnace at heat treatment equipment.

Kasama sa aming radiant tube range ang:

• Cr25Ni35 U-Shaped Radiant Tube

• HU-U-Shaped Radiant Tube

• P-Type Radiant Tubes

• I-Type Radiant Tubes

• Straight Radiant Tubes

• Gas-Fired Radiant Tube

• Espesyal na Hugis Radiant Tube

• Custom na Radiant Tube Assemblies


Gumagawa din kami ng mga furnace roller, centrifugal cast tube, heat treatment fixture, tray, basket, at iba pang bahagi ng furnace.

Humiling ng Quote
Para sa isang tumpak na panipi, mangyaring ipadala sa amin:

• Teknikal na pagguhit

• Materyal na grado

• Panlabas na diameter

• Sa loob ng diameter o kapal ng pader

• Pangkalahatang haba

• Distansya sa gitna

• U-bend radius

• Mga sukat ng mounting plate

• Temperatura ng pagpapatakbo

• Ang kapaligiran ng hurno

• Kinakailangang dami


Ipadala ang iyong drawing o umiiral na mga detalye ng radiant tube sa FH® Alloy para sa teknikal na pagsusuri at panipi.

FAQ
Q1: Maaari ka bang gumawa ng Cr25Ni35 U-shaped radiant tubes ayon sa aming drawing?
Oo. Sinusuportahan ng FH® Alloy ang ganap na customized na produksyon batay sa mga drawing ng customer, mga sukat ng furnace, at mga kasalukuyang sample.

Q2: Maaari bang baguhin ang mga sukat na Ø124 × Ø108 × 1597 mm?
Oo. Ang diameter ng tubo, haba, distansya sa gitna, radius ng bend, at pangkalahatang mga sukat ay maaaring i-customize lahat.

Q3: Maaari mo bang ibigay ang mga bloke ng pagkakabukod at mounting plate nang magkasama?
Oo. Ang hugis-U na radiant tube ay maaaring ibigay bilang isang kumpletong pagpupulong na may mga bloke ng pagkakabukod, mga mounting plate, at mga kaugnay na bahagi ng pag-install.

Q4: Maaari bang gamitin ang produktong ito bilang kapalit na radiant tube?
Oo. Maaari tayong magparami ng mga umiiral na radiant tube ayon sa mga guhit, sample, litrato, o nasusukat na sukat.

Q5: Maaari bang gumamit ng ibang haluang metal sa halip na Cr25Ni35?
Oo. Maaaring piliin ang materyal ayon sa aktwal na temperatura ng pagpapatakbo, kapaligiran ng pugon, mga kondisyon ng burner, at inaasahang buhay ng serbisyo.

Q6: Anong impormasyon ang kailangan para sa pagsipi?
Ang isang teknikal na pagguhit ay ginustong. Mangyaring ibigay din ang materyal, mga sukat, temperatura ng pagpapatakbo, kapaligiran ng furnace, at dami.
