HU U-Shaped Radiant Tube – Ø152.4 × Ø142.8 × 2154.24 mm

Custom na Malaking Diameter Radiant Tube Assembly para sa Industrial Furnaces | FH® Alloy
Gumagawa ang FH® Alloy ng HU U-shaped na radiant tube para sa mga industriyal na furnace, heat treatment furnace, at high-temperature na indirect heating system.

Ang customized na radiant tube na ito ay ginawa mula sa HU heat-resistant alloy na may tube specification na Ø152.4 × Ø142.8 × 2154.24 mm (OD × ID × L).

Ang malaking-diameter na U-shaped na istraktura ay nagbibigay ng pinahabang nagniningning na heating surface habang pinapanatili ang isang compact furnace installation arrangement. Ang produkto ay maaari ding ibigay bilang isang kumpletong pagpupulong na may mataas na temperatura na mga bloke ng pagkakabukod, mga mounting base plate, at mga naka-customize na bahagi ng pag-install.

Sinusuportahan ng FH® Alloy ang pagmamanupaktura ng OEM ayon sa mga drawing ng customer, mga dimensyon ng furnace, mga kondisyon sa pagpapatakbo, at mga kinakailangan sa pagpapalit.

Mga Detalye ng Produkto

U-Shaped Radiant Tube Dimensyon
Ang pangunahing detalye ng radiant tube na ito ay:
Ø152.4 × Ø142.8 × 2154.24 mm

• OD – Labas na Diameter: Ø152.4 mm

• ID – Panloob na Diameter: Ø142.8 mm

• Nominal na Kapal ng Pader: 4.8 mm

• L – Haba: 2154.24 mm


Maaaring i-customize ang iba pang mga sukat ng istruktura, kabilang ang:

• C – Distansya sa Gitnang

• H – Pangkalahatang Taas

• R – U-Bend Radius

• Tuwid na haba ng binti

• Mga sukat ng mounting plate

• Mga posisyon sa pag-mount ng butas

• Mga sukat ng bloke ng pagkakabukod

• Mga sukat ng koneksyon sa inlet / outlet


Ang lahat ng mga sukat ay maaaring gawin ayon sa mga guhit ng customer o umiiral na mga sukat ng pugon.

HU Heat-Resistant Alloy
Ang HU ay isang high-chromium, high-nickel heat-resistant cast alloy grade na karaniwang ginagamit para sa mga bahagi na gumagana sa mataas na temperatura na pang-industriyang kapaligiran.

Para sa radiant tube application, ang HU material ay nagbibigay ng mga katangian tulad ng:

• Magandang lakas ng mataas na temperatura

• Magandang paglaban sa oksihenasyon

• Matatag na pagganap sa panahon ng matagal na pagkakalantad sa init

• Angkop na paglaban sa paulit-ulit na mga ikot ng pag-init at paglamig

• Magandang katatagan ng istruktura para sa mga aplikasyon ng pang-industriya na pugon


Ang aktwal na pagganap ng serbisyo ng isang radiant tube ay nakasalalay sa higit pa sa materyal na grado lamang. Dapat ding isaalang-alang ang operating temperature, furnace atmosphere, burner condition, thermal cycling, tube geometry, at furnace operating practices.

Malaking Diameter na U-Shaped Structure
Sa labas ng diameter na Ø152.4 mm, ang produktong ito ay idinisenyo bilang isang medyo malaking U-shaped na radiant tube para sa mga industriyal na furnace system na nangangailangan ng isang malaking radiant heating surface.

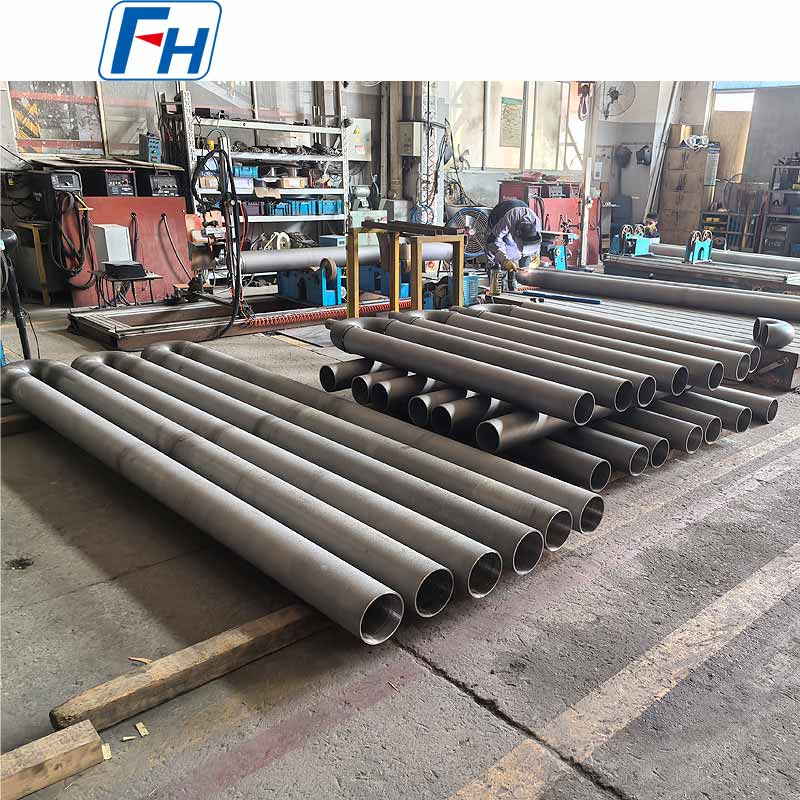

Ang istraktura ay binubuo ng dalawang mahabang parallel na seksyon ng tubo na konektado sa pamamagitan ng isang U-bend.

Nagbibigay ang configuration na ito ng:

• Pinalawak na radiant heating path

• Malaking ibabaw ng pag-init

• Compact na pag-aayos ng pugon

• Matatag na hindi direktang pag-init

• Nababaluktot na disenyo ng center-distansya

• Kakayahang umangkop sa iba't ibang mga layout ng pugon


Kung ikukumpara sa isang simpleng straight radiant tube, ang hugis-U na disenyo ay nagbibigay-daan sa mas mahabang heat-transfer path sa loob ng limitadong espasyo sa pag-install.

Kumpletuhin ang Insulation at Mounting Assembly

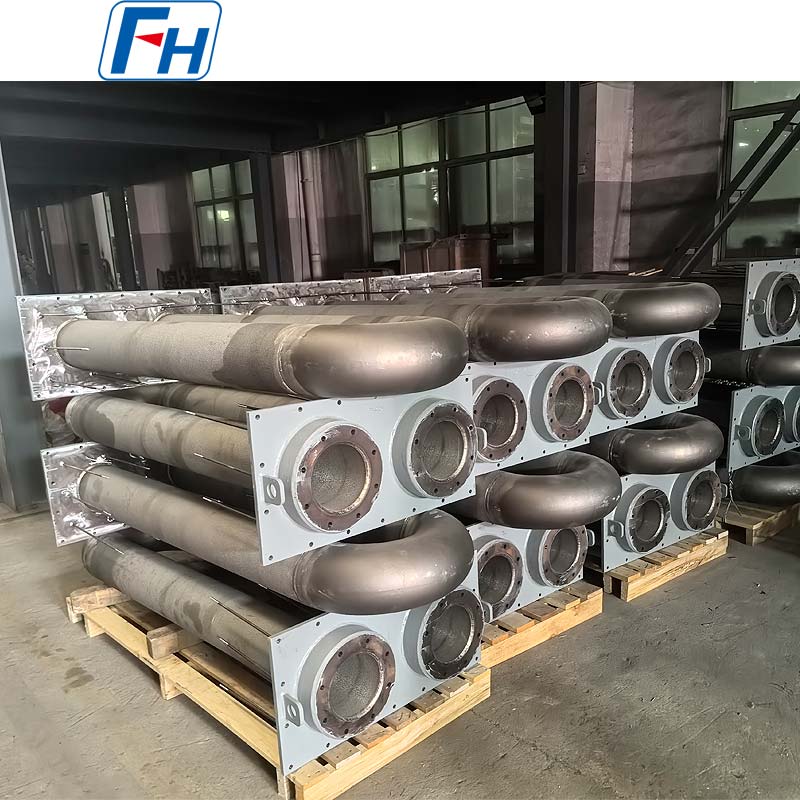

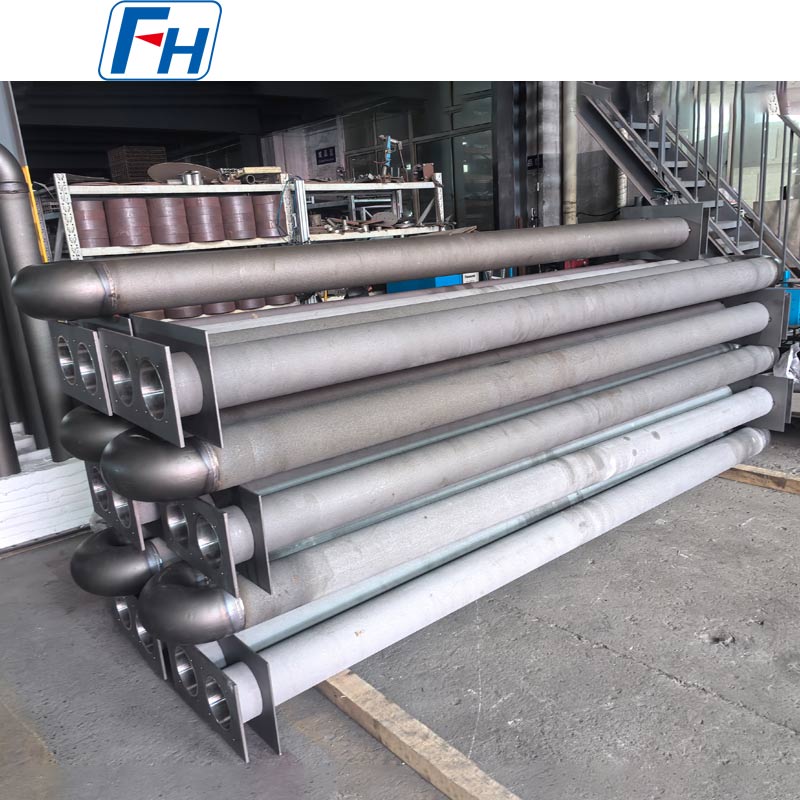

Gaya ng ipinapakita sa pagsasaayos ng produktong ito, ang radiant tube ay maaaring ibigay kasama ng mataas na temperatura na insulation block at isang metal mounting base plate.
Ang kumpletong pagpupulong na ito ay tumutulong na pasimplehin ang pag-install at pagpapalit.

Maaaring kabilang sa mga customized na bahagi ang:

• Kapal ng bloke ng pagkakabukod

• Mga sukat ng bloke ng pagkakabukod

• Sukat ng base plate

• Kapal ng base plate

• Dami ng mounting hole

• Mga posisyon sa pag-mount ng butas

• Spacing ng tubo

• Pagsuporta sa istraktura


Para sa mga tagabuo ng furnace at mga kapalit na proyekto, ang FH® Alloy ay maaaring magbigay ng kumpletong pagpupulong sa halip na magbigay lamang ng hubad na radiant tube.

Hindi Direktang Pag-init ng Furnace
Ang mga hugis-U na radiant tube ay malawakang ginagamit sa mga industriyal na hurno kung saan ang pinagmumulan ng pag-init o mga gas ng pagkasunog ay dapat manatiling nakahiwalay mula sa silid na nagtatrabaho sa hurno.
Ang init na nabuo sa loob ng tubo ay inililipat sa dingding ng tubo at inilalabas patungo sa pagkarga ng hurno.

Ang heating arrangement na ito ay makakatulong sa pagbibigay ng:

• Kinokontrol na kapaligiran ng pugon

• Nabawasan ang direktang kontak ng apoy

• Matatag na pamamahagi ng init

• Higit na pare-parehong temperatura ng pugon

• Maaasahang tuluy-tuloy na pagganap ng pag-init


Mga Karaniwang Aplikasyon
HU-U-shaped radiant tubes ay maaaring gamitin sa:

• Mga hurno ng paggamot sa init

• Mga hurno ng pagsusubo

• Mga pugon na nagpapatigas

• Tempering furnaces

• Carburizing furnaces

• Patuloy na mga hurno

• Roller hearth furnaces

• Mga hurno ng proteksiyon sa kapaligiran

• Mga linya ng pagpoproseso ng bakal

• Pang-industriya na kagamitan sa pag-init


Ang pagtutukoy na ito ay partikular na angkop para sa mga system na nangangailangan ng malalaking diameter, mahahabang hugis-U na mga radiant tube para sa mataas na temperatura na hindi direktang pag-init.

Proseso ng Paggawa
Depende sa teknikal na pagguhit, ang proseso ng pagmamanupaktura ay maaaring kabilang ang:
Paghahanda ng Materyal → Produksyon ng Tube → U-Bend / Elbow Fabrication → Assembly → Welding → Machining → Mounting Plate Fabrication → Insulation Assembly → Dimensional Inspection → Final Inspection

Kabilang sa mga pangunahing kontrol sa pagmamanupaktura ang:

• Panlabas at panloob na diameter

• Kapal ng pader

• Pagkatuwid ng tubo

• Distansya sa gitna

• Bend geometry

• Kalidad ng hinang

• Pangkalahatang sukat

• Pag-align ng mounting plate

• Pagkakasya ng pagkakabukod ng pagpupulong


Ang tumpak na dimensional na kontrol ay partikular na mahalaga para sa isang 2154.24 mm ang haba na radiant tube, dahil ang pagkakahanay ng pag-install ay direktang nakakaapekto sa pagpupulong ng furnace at pagganap ng serbisyo.

Pangunahing Kalamangan ng Produkto
HU Heat-Resistant Alloy
Idinisenyo para sa hinihingi na mga pang-industriyang pugon na kapaligiran.
Malaki Ø152.4 mm Diameter
Nagbibigay ng isang malaking nagliliwanag na ibabaw ng pag-init.
2154.24 mm Haba ng Tube
Angkop para sa malalaking pag-install ng pugon sa industriya.
4.8 mm Nominal Wall Thickness
Kinakalkula mula sa tinukoy na Ø152.4 mm OD at Ø142.8 mm ID.
Kumpletong Supply ng Assembly
Magagamit na may mga insulation block, base plate, at mga mounting component.
Custom na Engineering
Maaaring i-customize ang distansya sa gitna, radius ng bend, mounting structure, at iba pang mga dimensyon.
Paggawa ng Kapalit
Ang mga umiiral na radiant tube assemblies ay maaaring kopyahin ayon sa mga guhit, sample, o sinusukat na sukat.

Quality Control
Depende sa mga kinakailangan ng proyekto, ang inspeksyon ay maaaring kabilang ang:

• Pagpapatunay ng materyal

• Inspeksyon ng komposisyon ng kemikal

• Inspeksyon sa labas ng diameter

• Inspeksyon sa loob ng diameter

• Kapal ng pader measurement

• Pangkalahatang inspeksyon ng haba

• Inspeksyon sa gitnang distansya

• Bend geometry inspeksyon

• Inspeksyon ng hinang

• Pag-inspeksyon ng mounting plate

• Panghuling inspeksyon ng pagpupulong


Maaaring sumang-ayon ang mga karagdagang kinakailangan sa inspeksyon bago ang produksyon.

Bakit Pumili ng FH® Alloy?
Ang FH® Alloy ay dalubhasa sa custom na heat-resistant na mga bahagi ng alloy para sa mga pang-industriyang furnace at heat treatment equipment.

Kasama sa aming radiant tube range ang:

• HU-U-Shaped Radiant Tube

• Cr25Ni35 U-Shaped Radiant Tube

• P-Type Radiant Tubes

• I-Type Radiant Tubes

• Straight Radiant Tubes

• Gas-Fired Radiant Tubes

• Espesyal na Hugis Radiant Tube

• Custom na Radiant Tube Assemblies


Gumagawa din kami ng mga furnace roller, centrifugal cast tube, heat treatment fixture, furnace tray, furnace basket, at iba pang custom na bahagi ng furnace.

Humiling ng Quote
Para sa tumpak na panipi, mangyaring magbigay ng:

1. Teknikal na pagguhit

2. Materyal na grado

3. Panlabas na diameter

4. Sa loob ng diameter o kapal ng pader

5. Pangkalahatang haba

6. Distansya sa gitna

7. U-bend radius

8. Mga sukat ng mounting plate

9. Temperatura ng pagpapatakbo

10. Ang kapaligiran ng hurno

11. Kinakailangang dami


Ipadala ang iyong drawing o umiiral na mga detalye ng radiant tube sa FH® Alloy para sa teknikal na pagsusuri at panipi.

FAQ
Q1: Maaari ka bang gumawa ng Ø152.4 × Ø142.8 × 2154.24 mm na hugis-U na radiant tubes?
Oo. Maaaring gawin ng FH® Alloy ang HU radiant tube specification na ito at maaari ding ayusin ang mga sukat ayon sa disenyo ng iyong furnace.

Q2: Ano ang kapal ng pader?
Batay sa panlabas na diameter na Ø152.4 mm at panloob na diameter na Ø142.8 mm, ang nominal na radial na kapal ng pader ay 4.8 mm.

Q3: Maaari bang ipasadya ang distansya sa gitna?
Oo. Ang distansya sa gitna, radius ng liko, tuwid na haba ng binti, pangkalahatang taas, at mga sukat ng pag-install ay maaaring i-customize lahat.

Q4: Maaari mo bang ibigay ang mga insulation block at mounting base?
Oo. Ang radiant tube ay maaaring ibigay bilang isang kumpletong pagpupulong na may customized na insulation block, mounting plates, at mga kaugnay na bahagi ng pag-install.

Q5: Maaari bang palitan ang HU ng isa pang alloy na lumalaban sa init?
Oo. Maaaring mapili ang materyal ayon sa operating temperature, furnace atmosphere, thermal cycling condition, at inaasahang buhay ng serbisyo.

Q6: Maaari ka bang gumawa ng mga kapalit na radiant tubes?
Oo. Ang mga kasalukuyang radiant tube ay maaaring kopyahin mula sa mga teknikal na guhit, sample, litrato, o sinusukat na sukat.
