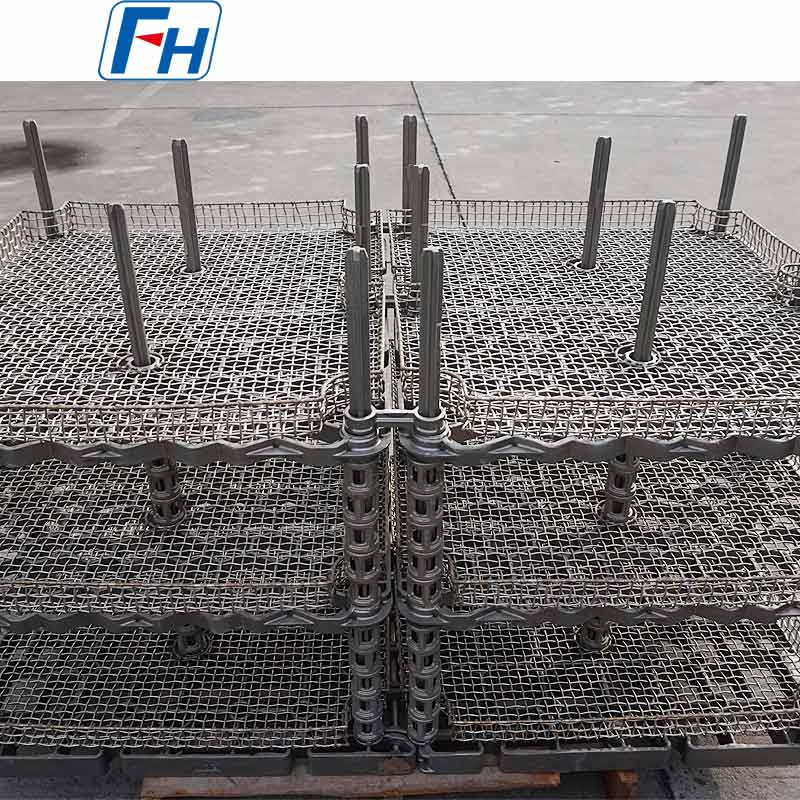

Steel Pallet na may Wire Mesh Basket Heat Treatment Fixture para sa Annealing at Tempering | FH®

Brand: FH®

Sertipikasyon: ISO9001, ISO14001

Materyal: Steel na lumalaban sa init

Marka ng Materyal: 1.4848

Sukat: 1500x900x850mm o Customized Ayon sa iyong mga Drawings

Pinakamataas na Temperatura ng Operasyon: 1100 ℃

MOQ: 2 piraso

FH® Ang tray-mesh basket fixture ay isang highly standardized at modular integrated loading unit sa tray furnace system. Pinagsasama-sama ang load-bearing frame (tray) at ang workpiece container (mesh basket) sa iisang entity, nagsisilbi itong pangunahing bahagi para sa mga tray furnace upang makamit ang mahusay, flexible, at automated na produksyon.

Makipag-ugnayan sa Amin
PREV：1.4848 Alloy Oil-Cooled Tray Fixtures Angkop para sa Box-Type Furnaces | FH®
SUSUNOD：Pallet Furnace Tooling / Fixtures, Trays, Grids Para sa Patuloy na Sintering, Annealing Lines | FH®
  • Parameter
  • Makipag-ugnayan sa Amin
Ang FH® (Wuxi Junteng Fanghu Alloy Technology Co., Ltd.) ay isang propesyonal na tagagawa ng mga heat treatment fixtures.

I. Mga Pangunahing Konsepto at Komposisyong Estruktural
Ang ganitong uri ng kabit ay karaniwang binubuo ng dalawang pangunahing bahagi, na bumubuo ng isang "base tray na nababakas na lalagyan" na pagpupulong:
1. Standard Tray Base

  • Function: Nagsisilbing basic mobile platform at core structural strength component ng buong fixture. Ito ay isang matatag na metal frame (karaniwang hinangin mula sa heat-resistant steel gaya ng RA330), na may pinagsamang mga mekanismo sa paglalakbay (mga gulong o slider) sa ibaba, mga sealing at gumagabay na istruktura sa mga gilid, at standardized na positioning at locking interface sa itaas.
  • Mga Tampok: Ganap na tugma sa track, drive, at sealing system ng tray furnace, na responsable para sa tumpak at matatag na cyclic na paggalaw sa linya ng produksyon.

2. Mapapalitang Mesh Basket

  • Function: Nagsisilbing lalagyan para sa direktang paghawak, paghihiwalay, at pag-aayos ng mga workpiece. Ito ay isang hollowed-out na basket na hinangin mula sa heat-resistant steel wire o steel plate mesh, karamihan ay parisukat o pabilog ang hugis.
  • Mga Tampok:
    01. Mataas na Air Permeability: Tinitiyak ng mesh structure na ang kapaligiran ng heat treatment at quenching medium ay ganap at pantay na nakikipag-ugnayan sa bawat workpiece.
    02. Modularity: Ang mesh basket ay maaaring mabilis at tumpak na konektado sa o ihiwalay mula sa tray base sa pamamagitan ng positioning pins, quick-release buckles, o bolts.
    03. Espesyalisasyon: Ang mga naka-customize na mesh basket na may iba't ibang panloob na compartment at separator ay maaaring idisenyo ayon sa hugis, sukat, at mga kinakailangan sa proseso ng iba't ibang workpiece, na nagbibigay-daan sa multi-purpose na paggamit ng isang tray.

II. Mga Pangunahing Pagsasaalang-alang sa Disenyo
1. Interface Standardization

  • Ang Susi sa Tagumpay. Ang mga mekanikal na interface (pagposisyon at pagla-lock) at mga interface ng hoisting sa pagitan ng tray base at lahat ng mesh basket ay dapat na ganap na na-standardize upang matiyak ang pagiging tugma sa buong system.

2. Mesh Basket Structural Optimization

  • Balanse sa Pagitan ng Lakas at Air Permeability: I-maximize ang opening ratio habang tinitiyak ang lakas ng pagkarga.
  • Pag-iwas sa Pagkahulog ng Workpiece: Magdisenyo ng mga sukat ng mesh batay sa mga sukat ng pinakamaliliit na workpiece, o mag-install ng mga fine-mesh liner.
  • Madaling Pag-empty: Isama ang mga nagbubukas na pinto sa gilid o mga pinto sa ibaba para sa maginhawang paglabas ng mga naprosesong workpiece.

3. Pagpili ng Materyal

  • Tray Base: RA330 alloy, tinitiyak ang lakas ng istruktura at paglaban sa kilabot sa mataas na temperatura.
  • Mesh Basket: AISI 314, 310S, o RA330 wire/plate. Pumili ng mga materyales batay sa temperatura, kapaligiran, at mga kinakailangan sa pagkarga; ang napiling materyal ay dapat magpakita ng mahusay na paglaban sa oksihenasyon at pagpapapangit.

III. Mga Karaniwang Sitwasyon ng Application
Ang ganitong uri ng kabit ay partikular na angkop para sa mataas na volume, maliit hanggang sa katamtamang laki, regular na hugis o bulk-loadable na mga bahagi, tulad ng:

  • Industriya ng Sasakyan: Mga fastener (bolts, nuts), gasket, pinion, valve seat.
  • Industriya ng Bearing: Mga roller, cage, small-to-medium-sized na bearing ring.
  • Pangkalahatang Industriya ng Makinarya: Mga karaniwang bahagi, pivot pin, chain plate.
  • Mga Uri ng Proseso: Mga full-process na application kabilang ang carburizing, carbonitriding, quenching, tempering, at paglilinis.

IV. Buod

Ang tray-mesh basket fixture ay ang mahalagang extension ng teknikal na konsepto ng tray furnace. Pinaghihiwalay nito ang "logistics mula sa proseso" — ang base ay responsable para sa tumpak na logistik, habang ang mesh basket ay nagsasagawa ng paglo-load na nauugnay sa proseso. Nakamit ng disenyo na ito ang mga sumusunod:

  • Ultimate compression ng production cycle time
  • Ultimate flexibility sa pagpapalit ng produkto
  • Matatag na garantiya ng kalidad ng paggamot sa init
  • Malaking pagbawas sa kabuuang halaga ng pagmamay-ari (TCO) ng mga fixtures

Ito ay hindi lamang isang kabit, ngunit ang pangunahing carrier ng isang "flexible production material handling system na binuo sa paligid ng mga tray furnace". Ang pag-adopt sa fixture na ito ay nangangahulugan na ang mga negosyo ay nagpasyang magpatakbo ng kanilang mga linya ng produksyon ng heat treatment na may sistematiko at modular na pag-iisip, na isang mahalagang hakbang patungo sa mahusay na matalinong pagmamanupaktura.
Ang Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) ay isang propesyonal na tagagawa ng mga heat treatment fixture at heat resistant alloy component para sa mga industriyal na hurno .

Talahanayan ng Marka ng Materyal:

Steel na lumalaban sa init
/ GB DIN ASTM JIS Komposisyon ng Kemikal (%) Pinakamataas na Temperatura ng Operasyon
C Si Mn Cr Ni Nb/Cb Mo Iba pa
1 ZG40Cr27Ni4 1.4823 HD SCH11 0.30 - 0.50 ≤2.00 ≤1.00 24.00 - 28.00 4.00 - 6.00 - ≤0.50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0.30 - 0.50 1.00 - 2.50 ≤2.00 19.00 - 23.00 8.00 - 12.00 - ≤0.50 - 950 ℃
3 ZG30Cr28Ni10 - SIYA SCH17 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 8.00 - 11.00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0.30 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 27.00 11.00 - 14.00 - ≤0.50 - 1050 ℃
5 ZG30Cr28Ni16 - HI SCH18 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 14.00 - 18.00 - - - 1100 ℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0.30 - 0.50 ≤1.75 ≤1.50 23.00 - 27.00 19.00 - 22.00 - ≤0.50 - 1100 ℃
7 ZG30Cr20Ni25 - HN SCH19 0.20 - 0.50 ≤2.00 ≤2.00 19.00 - 23.00 23.00 - 27.00 - - - 1100 ℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0.35 - 0.75 ≤2.50 ≤2.00 17.00 - 21.00 37.00 - 41.00 - - - 1020 ℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0.35 - 0.70 ≤2.00 ≤2.00 15.00 - 19.00 33.00 - 37.00 - ≤0.50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0.30 - 0.50 ≤2.00 ≤2.00 24.00 - 28.00 33.00 - 37.00 0.80 - 1.80 ≤0.50 - 1100 ℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 18.00 - 21.00 36.00 - 39.00 1.20- 1.80 ≤0.50 - 1100 ℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 23.00 - 25.00 23.00 - 25.00 0.80 - 1.80 ≤0.50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0.35 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 28.00 33.00 - 37.00 - ≤0.50 - 1100 ℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0.06 - 0.15 0.50 - 1.50 ≤2.00 19.00 - 21.00 31.00 - 33.00 0.50 - 1.50 ≤0.50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0.35 - 0.75 ≤2.00 ≤2.00 10.00 - 14.00 58.00 - 62.00 - - - 1100 ℃
16 ZG45Cr18Ni66 - HX - 0.35 - 0.75 ≤2.00 ≤2.00 15.00 - 19.00 64.00 - 68.00 - - - 1100 ℃
17 ZG1Cr28Co50 2.4778 - - 0.05 - 0.25 0.50 - 1.00 ≤1.50 27.00 - 30.00 ≤1.00 ≤0.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0.25 - 0.35 0.50 - 1.50 0.50 - 1.50 27.00 - 29.00 - 1.50 - 2.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0.35 - 0.55 1.00 - 2.00 ≤1.50 27.00 - 30.00 47.00 - 50.00 - ≤0.50 W:4.0 - 5.5 1200 ℃


FAQ:

Q: Paano magbigay ng pagtatanong?

A: Hakbang 1, mangyaring bigyan kami ng ilang mga detalye tungkol sa iyong pugon, temperatura ng pagpapatakbo, paraan ng paglamig, bigat ng paglo-load ng iyong pugon at iba pa;

Hakbang 2, mas mahusay na magbigay ng mga 3D na guhit;

Hakbang 3, kapag mayroon kaming sapat na mga detalye, maaari naming idisenyo ang mga guhit ng mga produkto at mag-quote nang naaayon;

Q: Kailan ko makukuha ang presyo?

A: Karaniwan kaming nag-quote sa loob ng 24 na oras pagkatapos naming makuha ang iyong pagtatanong (Maliban sa katapusan ng linggo at mga pista opisyal). Kung masyado kang apurahang makuha ang presyo, mangyaring mag-email sa amin o makipag-ugnayan sa amin sa ibang mga paraan upang makapag-alok kami sa iyo ng isang quote.

Q: Kailan magsasagawa ng paghahatid? /Ano ang Oras ng paghahatid?

A: -Sample na Order: 35 araw pagkatapos matanggap ang buong bayad.

-Stock Order: 10 araw pagkatapos matanggap ang buong bayad

-OEM Order: 30 araw pagkatapos matanggap ang deposito.

Q: Ano ang iyong after-sales service?

A: 1 taon na warranty para sa lahat ng uri ng mga produkto;

Kung makakita ka ng anumang mga depektong accessory sa unang pagkakataon, ibibigay namin sa iyo ang mga bagong piyesa nang libre upang palitan sa susunod na order, bilang isang may karanasan na tagagawa, maaari kang makatitiyak sa kalidad at serbisyo pagkatapos ng pagbebenta.

Q: Ano ang iyong kondisyon sa pagbabayad?

A: T/T

Pagbabayad<=USD10000, 100% nang maaga. Pagbabayad> USD10000, 50% T/T nang maaga, balanse bago ipadala.

Q: Ano ang paraan ng pagpapadala?

A: Dinala ng DHL, UPS, EMS, Fedex, Air freight, sea freight o train freight.
