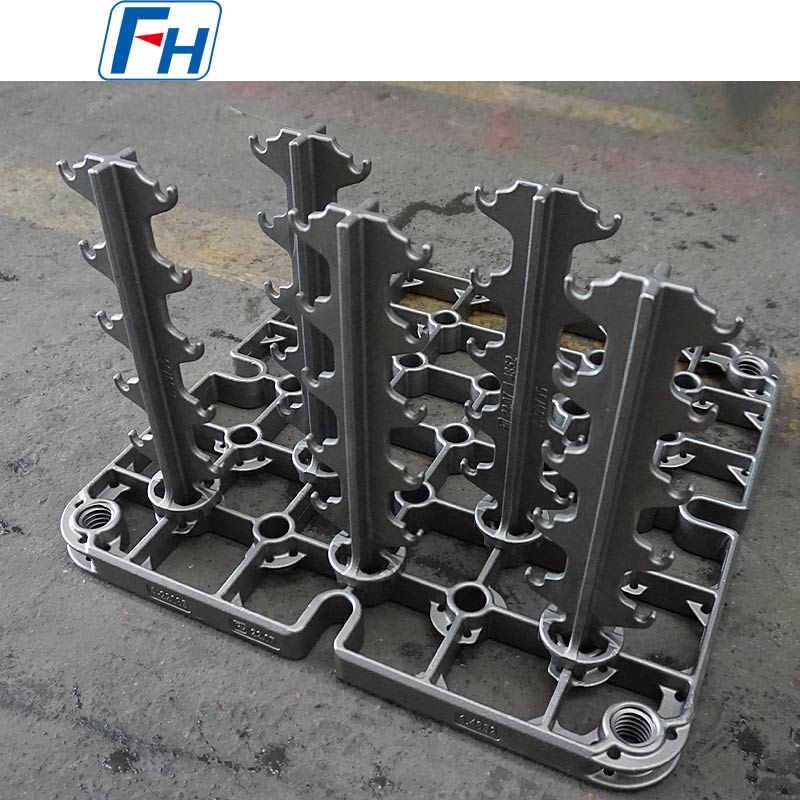

Pallet Furnace Tooling / Fixtures, Trays, Grids Para sa Patuloy na Sintering, Annealing Lines | FH®

Brand: FH®

Sertipikasyon: ISO9001, ISO14001

Materyal: Steel na lumalaban sa init

Marka ng Materyal: 1.4848

Sukat: 558x558x38mm o Customized Ayon sa iyong mga Drawings

Pinakamataas na Temperatura ng Operasyon: 1100 ℃

MOQ: 2 piraso

Ang FH® ay ang tatak ng Wuxi Junteng Fanghu Alloy Technology Co., Ltd., isang propesyonal na tagagawa ng mga heat treatment fixture at heat resistant alloy na bahagi para sa mga industriyal na furnace. Ang FH® heat treatment fixtures ay malawakang ginagamit sa carburizing, nitriding at solution treatment process.

Makipag-ugnayan sa Amin
PREV：Steel Pallet na may Wire Mesh Basket Heat Treatment Fixture para sa Annealing at Tempering | FH®
SUSUNOD：2.4879 Heat Treatment Fixtures Blades para sa Atmosphere Furnace | FH®
  • Parameter
  • Makipag-ugnayan sa Amin

Ang FH® Pallet furnace heat treatment fixtures ay mga dalubhasang load-bearing at conveying system na idinisenyo para sa pallet-type na heat treatment furnace. Ang uri ng furnace na ito ay malawakang ginagamit sa tuluy-tuloy na paggamot sa init, partikular sa industriya ng mga bahagi ng sasakyan, kung saan ang disenyo ng kabit nito ay nagpapakita ng mga prinsipyo ng standardisasyon, modularity, at automation.
Ang pangunahing konsepto ng isang pallet furnace ay: pagsasama-sama ng "load tray" at ang "conveyance mechanism" sa isa, na bumubuo ng isang standardized, recyclable independent unit—ang Pallet.

I. Pangunahing Konsepto at Prinsipyo ng Pagpapatakbo
1. Ano ang Pallet Furnace?

  • Ito ay isang tuluy-tuloy na heat treatment furnace na nagtatampok ng sarado, naka-loop na track sa loob o sa tabi nito. Ang isa o higit pang mga Pallet ay gumagana bilang mga independiyenteng "mobile cart," na hinihimok ng isang mekanismo ng pagmamaneho (hal., chain, friction wheel, linear motor) sa kahabaan ng track na ito. Sila ay umiikot sa lahat ng mga workstation: naglo-load, nagpainit, nagbababad, nagsusubo, naglalaba, nag-temper, at nag-aalis.

2. Fixture Core: Ang Pallet System

  • Pallet: Ito ay hindi lamang ang load tray na nagdadala ng mga workpiece kundi pati na rin ang conveyance unit na may sariling mekanismo sa paglalakbay (hal., mga gulong, skid).
  • Track System: Isang nakapirming landas na tumpak na gumagabay sa paggalaw ng papag, kabilang ang mga tuwid na seksyon, kurba, lifter, at paglilipat ng mga sasakyan.
  • Drive at Positioning System: Tinitiyak na magsisimula, huminto, at maglilipat ang mga pallet sa tamang oras at lokasyon.

3. Mga Pangunahing Kalamangan:

  • Extreme Flexibility at Controllable Cycle Time: Ang bawat papag ay isang independiyenteng yunit na maaaring i-ruta sa pagitan ng iba't ibang linya kung kinakailangan ng proseso, na madaling nagpapagana ng multi-product, variable-cycle na produksyon.
  • Buong Automation: Hindi nangangailangan ng manu-manong interbensyon mula sa pag-load hanggang sa pag-unload, na ginagawa itong modelo para sa "mga unmanned workshop."
  • Napakahusay na Pagkontrol sa Sealing at Atmosphere: Ang mga advanced na diskarte sa sealing (hal., sand seal, roller seal, flexible seal) ay maaaring gamitin sa pagitan ng pallet at furnace body, na nagreresulta sa pagkawala ng kapaligiran at mataas na stability.

II. Pagpili ng Materyal

  • Pangunahing Frame at Wheel Axle: Ang RA330 ay ang pangunahing pagpipilian, pagbabalanse ng mataas na lakas, creep resistance, at carburization resistance. Isinasaalang-alang ang Inconel 601 para sa mga zone na napakataas ng temperatura (>1000°C).
  • Mga Gulong/Bearing: Gumagamit ang mga gulong ng RA330 o high-chromium cast iron; ang mga bearings ay nangangailangan ng espesyal na mataas na temperatura na solid lubricant (hal., molybdenum disulfide, graphite) o dapat na idinisenyo bilang mga simpleng istruktura na may mas malaking clearance.
  • Mga skid: Silicon carbide, silicon nitride, o graphite-containing composite ceramic material na may self-lubricating properties.
  • Subaybayan: RA330 structural section o high-chromium wear-resistant cast iron.

III. Mga Karaniwang Aplikasyon:

  • Mga Bahagi ng Sasakyan: Carburizing at quenching, induction hardening at tempering lines para sa mga gears, CV joints, drive shafts, steering knuckles.
  • Bearings: Austempering lines para sa mga bearing ring at roller.
  • Mga fastener: Pawiin at painitin ang mga linya para sa bolts, nuts.

IV. Buod
Ang FH® Pallet furnace fixtures ay kumakatawan sa pinakamataas na antas ng automation at systematization sa tuluy-tuloy na heat treatment tooling. Ang mga ito ay hindi nakahiwalay na mga fixture ngunit intelligent logistics units na nagsasama ng mechanical drive, thermal sealing, at tumpak na pagpoposisyon.

Ang kanilang halaga ay nakasalalay sa pagbabago ng mga hiwalay na "load-treat-unload" na mga aksyon sa isang tuluy-tuloy, walang katapusang umiikot na daloy ng produksyon na idinirekta ng mga digital na programa. Ang pamumuhunan sa isang pallet furnace system ay hindi lamang pagbili ng kagamitan; ito ay nagpapatibay ng isang "pilosopiya ng logistik ng produksyon." Ang matagumpay na operasyon nito ay nakasalalay sa sukdulang pagtugis ng trinidad ng "mechanical reliability, thermal stability, at system controllability." Masasabing "ang daloy ng mga papag ang nagtatakda ng ritmo ng produksyon."
Ang Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) ay isang propesyonal na tagagawa ng heat treatment fixture at heat resistant alloy components para sa mga industriyal na hurno.

Talahanayan ng Marka ng Materyal:

Steel na lumalaban sa init
/ GB DIN ASTM JIS Komposisyon ng kemikal (%) Pinakamataas na Temperatura ng Operasyon
C Si Mn Cr Ni Nb/Cb Mo Iba pa
1 ZG40Cr27Ni4 1.4823 HD SCH11 0.30 - 0.50 ≤2.00 ≤1.00 24.00 - 28.00 4.00 - 6.00 - ≤0.50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0.30 - 0.50 1.00 - 2.50 ≤2.00 19.00 - 23.00 8.00 - 12.00 - ≤0.50 - 950 ℃
3 ZG30Cr28Ni10 - SIYA SCH17 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 8.00 - 11.00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0.30 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 27.00 11.00 - 14.00 - ≤0.50 - 1050 ℃
5 ZG30Cr28Ni16 - HI SCH18 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 14.00 - 18.00 - - - 1100 ℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0.30 - 0.50 ≤1.75 ≤1.50 23.00 - 27.00 19.00 - 22.00 - ≤0.50 - 1100 ℃
7 ZG30Cr20Ni25 - HN SCH19 0.20 - 0.50 ≤2.00 ≤2.00 19.00 - 23.00 23.00 - 27.00 - - - 1100 ℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0.35 - 0.75 ≤2.50 ≤2.00 17.00 - 21.00 37.00 - 41.00 - - - 1020 ℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0.35 - 0.70 ≤2.00 ≤2.00 15.00 - 19.00 33.00 - 37.00 - ≤0.50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0.30 - 0.50 ≤2.00 ≤2.00 24.00 - 28.00 33.00 - 37.00 0.80 - 1.80 ≤0.50 - 1100 ℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 18.00 - 21.00 36.00 - 39.00 1.20- 1.80 ≤0.50 - 1100 ℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 23.00 - 25.00 23.00 - 25.00 0.80 - 1.80 ≤0.50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0.35 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 28.00 33.00 - 37.00 - ≤0.50 - 1100 ℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0.06 - 0.15 0.50 - 1.50 ≤2.00 19.00 - 21.00 31.00 - 33.00 0.50 - 1.50 ≤0.50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0.35 - 0.75 ≤2.00 ≤2.00 10.00 - 14.00 58.00 - 62.00 - - - 1100 ℃
16 ZG45Cr18Ni66 - HX - 0.35 - 0.75 ≤2.00 ≤2.00 15.00 - 19.00 64.00 - 68.00 - - - 1100 ℃
17 ZG1Cr28Co50 2.4778 - - 0.05 - 0.25 0.50 - 1.00 ≤1.50 27.00 - 30.00 ≤1.00 ≤0.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0.25 - 0.35 0.50 - 1.50 0.50 - 1.50 27.00 - 29.00 - 1.50 - 2.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0.35 - 0.55 1.00 - 2.00 ≤1.50 27.00 - 30.00 47.00 - 50.00 - ≤0.50 W:4.0 - 5.5 1200 ℃


FAQ:

Q: Paano magbigay ng pagtatanong?

A: Hakbang 1, mangyaring bigyan kami ng ilang mga detalye tungkol sa iyong pugon, temperatura ng pagpapatakbo, paraan ng paglamig, bigat ng paglo-load ng iyong pugon at iba pa;

Hakbang 2, mas mahusay na magbigay ng mga 3D na guhit;

Hakbang 3, kapag mayroon kaming sapat na mga detalye, maaari naming idisenyo ang mga guhit ng mga produkto at mag-quote nang naaayon;

Q: Kailan ko makukuha ang presyo?

A: Karaniwan kaming nag-quote sa loob ng 24 na oras pagkatapos naming makuha ang iyong pagtatanong (Maliban sa katapusan ng linggo at mga pista opisyal). Kung masyado kang apurahang makuha ang presyo, mangyaring mag-email sa amin o makipag-ugnayan sa amin sa ibang mga paraan upang makapag-alok kami sa iyo ng isang quote.

Q: Kailan magsasagawa ng paghahatid? /Ano ang Oras ng paghahatid?

A: -Sample na Order: 35 araw pagkatapos matanggap ang buong bayad.

-Stock Order: 10 araw pagkatapos matanggap ang buong bayad

-OEM Order: 30 araw pagkatapos matanggap ang deposito.

Q: Ano ang iyong after-sales service?

A: 1 taon na warranty para sa lahat ng uri ng mga produkto;

Kung makakita ka ng anumang mga depektong accessory sa unang pagkakataon, ibibigay namin sa iyo ang mga bagong piyesa nang libre upang palitan sa susunod na order, bilang isang may karanasan na tagagawa, maaari kang makatitiyak sa kalidad at serbisyo pagkatapos ng pagbebenta.

Q: Ano ang iyong kondisyon sa pagbabayad?

A: T/T

Pagbabayad<=USD10000, 100% nang maaga. Pagbabayad> USD10000, 50% T/T nang maaga, balanse bago ipadala.

Q: Ano ang paraan ng pagpapadala?

A: Dinala ng DHL, UPS, EMS, Fedex, Air freight, sea freight o train freight.
