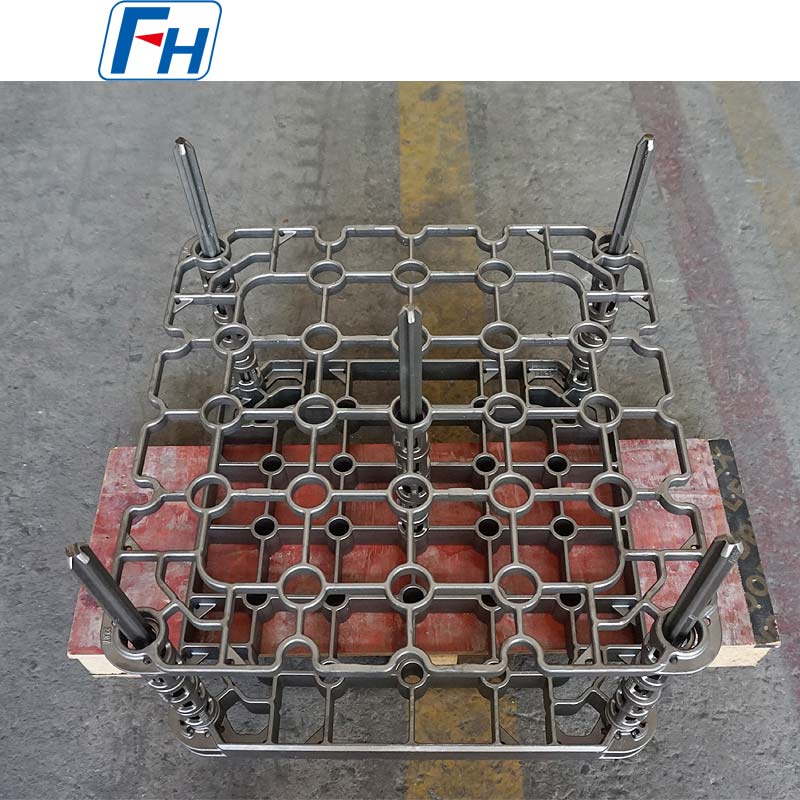

1.4848 Alloy Oil-Cooled Tray Fixtures Angkop para sa Box-Type Furnaces | FH®

Brand: FH®

Sertipikasyon: ISO9001, ISO14001

Materyal: Steel na lumalaban sa init

Marka ng Materyal: 1.4848

Sukat: 600x600x500mm o Customized Ayon sa iyong mga Drawings

Pinakamataas na Temperatura ng Operasyon: 1100 ℃

Paraan ng Paglamig: Pagpapalamig ng Langis

MOQ: 2 piraso

Ang FH® Box furnace fixtures ay mga load-bearing at support system na idinisenyo para sa box-type resistance furnace. Bagama't ang uri ng furnace na ito ay nagtatampok ng isang simpleng istraktura at ang pinakamalawak na ginagamit, ang disenyo ng kabit nito ay nangangailangan ng espesyal na pag-optimize upang matugunan ang mga katangian ng batch production, manual na operasyon, at medyo static na kapaligiran ng furnace.
Ang pangunahing layunin ng mga box furnace fixtures ay: Sa loob ng limitado at static na espasyo ng furnace chamber, upang makamit ang makatwirang paglalagay ng workpiece, mahusay na pag-init, pare-parehong pagkakalantad sa init, at upang mabawasan ang deformation hangga't maaari.

Makipag-ugnayan sa Amin
PREV：2.4879 Gas-Cooled Vacuum Furnace Fixture para sa Gear Ring Heat Treatment | FH®
SUSUNOD：Steel Pallet na may Wire Mesh Basket Heat Treatment Fixture para sa Annealing at Tempering | FH®
  • Parameter
  • Makipag-ugnayan sa Amin
Ang FH® (Wuxi Junteng Fanghu Alloy Technology Co., Ltd.) ay isang propesyonal na tagagawa ng mga heat treatment fixtures.

I. Mga Pangunahing Katangian

  • Static Heating Environment: Hindi tulad ng tuluy-tuloy na mga hurno, ang atmospera sa loob ng isang box-type furnace (karamihan ay hangin, o proteksiyon na gas) ay karaniwang natural na convection o bahagyang sapilitang convection, na may heat conduction at radiation bilang pangunahing paraan ng paglipat ng init. Ang disenyo ng kabit ay dapat na maiwasan ang matinding sagabal sa daloy ng init.
  • Batch Operation at Manu-manong Paglo-load/Pagbabawas: Ang mga fixture ay kailangang madalas na alisin at ilagay sa high-temperature furnace chamber nang manu-mano o sa pamamagitan ng simpleng makinarya (tulad ng mga forklift, hand truck). Samakatuwid, ang mga fixture ay dapat na may matibay na istraktura, katamtamang timbang, at madaling i-clamp at hawakan.
  • Mga Mataas na Kinakailangan para sa Kakayahan at Kakayahang umangkop: Ang nag-iisang box-type na furnace ay madalas na kailangang magproseso ng mga bahagi ng iba't ibang laki at hugis, kaya ang mga fixture nito ay dapat na may malakas na kakayahang umangkop.

II. Pangunahing Uri at Mga Estruktural na Form
Ang mga fixture para sa mga box-type na hurno ay karaniwang medyo simple sa istraktura, na nagbibigay-diin sa pagiging praktiko at tibay.
1. Mga Universal Tray at Base Plate

  • Istraktura: Mga parisukat o parihabang flat plate na gawa sa mga plate na bakal na lumalaban sa init (hal., 310S, 330) o mga casting. Maaaring magbutas ng mga butas sa mga plato upang mabawasan ang timbang at maisulong ang sirkulasyon ng hangin.
  • Application: Direktang hawakan ang mga workpiece o magsilbi bilang pangunahing load-bearing platform para sa paglalagay ng iba pang mga fixture.
  • Mga Pangunahing Punto ng Disenyo: Dapat ay sobrang patag at makapal upang maiwasan ang matinding pag-warping sa panahon ng paulit-ulit na pag-init at paglamig. Ang mga lifting hole o forklift slot ay karaniwang ibinibigay sa mga gilid.

2. Mga Rack at Suporta

  • Istraktura: Mga multi-layer na frame na hinangin mula sa mga steel bar, tube, o profile na lumalaban sa init.
  • Application: Ginagamit para sa pagsasalansan o paglalagay ng mga workpiece sa mga layer (hal., long shafts, rods, dies), pag-maximize sa paggamit ng furnace chamber height at pagpapadali ng sirkulasyon ng mainit na hangin sa pagitan ng mga layer.
  • Mga Pangunahing Punto ng Disenyo: Ang mga taas ng layer ay maaaring iakma o idinisenyo na may karaniwang espasyo. Ang istraktura ay dapat na matatag upang maiwasan ang tipping.

3. Mga Espesyal na Fixture at Jig

  • Structure: Simpleng restraining o supporting device na idinisenyo para sa deformation-prone workpieces (hal., thin-walled rings, long racks, precision dies).
  • Prinsipyo: Limitahan ang libreng pagpapapangit ng mga workpiece sa panahon ng heat treatment sa pamamagitan ng bolts, clamps, o self-weight.
  • Mga halimbawa: Mga singsing ng pagpapalawak upang maiwasan ang pag-ovalize ng mga bahaging hugis singsing; multi-point na V-shaped na mga suporta upang maiwasan ang baluktot ng mga mahabang pamalo.

4. Mga Canned at Box-Type Fixture (para sa mga Protective Atmosphere)

  • Istraktura: Mga selyadong lata o kahon na may mga takip para sa pagsasara ng mga workpiece. Ang mga proteksiyon na gas (hal., nitrogen, argon) ay maaaring ipasok sa loob, o maaaring ilagay ang solid carburizing media (hal., mga carburizer).
  • Paglalapat: Napagtanto ang simpleng proteksiyon na kapaligiran na heat treatment o chemical heat treatment sa mga ordinaryong box-type na furnace.
  • Material: 310S stainless steel ay karaniwang ginagamit, na nangangailangan ng mahusay na mataas na temperatura sealing pagganap.

III. Pagpili ng Materyal
Mga Pangunahing Pagsasaalang-alang: Lakas ng mataas na temperatura, paglaban sa oksihenasyon, paglaban sa thermal fatigue, at gastos.
Mga Karaniwang Ginagamit na Materyales:
1. AISI 310S (2520): Ang pinaka-cost-effective na opsyon na may mahusay na oxidation resistance, na angkop para sa mga air furnace o banayad na carburizing atmosphere na mas mababa sa 950°C.
2. RA 330: Pinili para sa mas mataas na temperatura (hanggang sa 1150°C), mas mabibigat na load, o potensyal na mga panganib sa banayad na carburization, na nag-aalok ng mas mahusay na lakas at mas mahabang buhay ng serbisyo kaysa sa 310S.
3. Mga Casting (hal., high-chromium cast iron): Ginagamit para sa pagmamanupaktura ng mga pad o mga base ng bracket na may mga kumplikadong hugis at mga kinakailangan na lumalaban sa pagsusuot.
Mga Tala: Dapat na iwasan ang plain carbon steel sa mga air furnace dahil napakabilis nitong nag-oxidize, na nagreresulta sa maikling buhay ng serbisyo at matinding kontaminasyon.
Ang Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) ay isang propesyonal na tagagawa ng mga heat treatment fixture at heat resistant alloy na bahagi para sa mga industriyal na hurno.

Talahanayan ng Marka ng Materyal:

Steel na lumalaban sa init
/ GB DIN ASTM JIS Komposisyon ng Kemikal (%) Pinakamataas na Temperatura ng Operasyon
C Si Mn Cr Ni Nb/Cb Mo Iba pa
1 ZG40Cr27Ni4 1.4823 HD SCH11 0.30 - 0.50 ≤2.00 ≤1.00 24.00 - 28.00 4.00 - 6.00 - ≤0.50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0.30 - 0.50 1.00 - 2.50 ≤2.00 19.00 - 23.00 8.00 - 12.00 - ≤0.50 - 950 ℃
3 ZG30Cr28Ni10 - SIYA SCH17 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 8.00 - 11.00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0.30 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 27.00 11.00 - 14.00 - ≤0.50 - 1050 ℃
5 ZG30Cr28Ni16 - HI SCH18 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 14.00 - 18.00 - - - 1100 ℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0.30 - 0.50 ≤1.75 ≤1.50 23.00 - 27.00 19.00 - 22.00 - ≤0.50 - 1100 ℃
7 ZG30Cr20Ni25 - HN SCH19 0.20 - 0.50 ≤2.00 ≤2.00 19.00 - 23.00 23.00 - 27.00 - - - 1100 ℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0.35 - 0.75 ≤2.50 ≤2.00 17.00 - 21.00 37.00 - 41.00 - - - 1020 ℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0.35 - 0.70 ≤2.00 ≤2.00 15.00 - 19.00 33.00 - 37.00 - ≤0.50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0.30 - 0.50 ≤2.00 ≤2.00 24.00 - 28.00 33.00 - 37.00 0.80 - 1.80 ≤0.50 - 1100 ℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 18.00 - 21.00 36.00 - 39.00 1.20- 1.80 ≤0.50 - 1100 ℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 23.00 - 25.00 23.00 - 25.00 0.80 - 1.80 ≤0.50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0.35 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 28.00 33.00 - 37.00 - ≤0.50 - 1100 ℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0.06 - 0.15 0.50 - 1.50 ≤2.00 19.00 - 21.00 31.00 - 33.00 0.50 - 1.50 ≤0.50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0.35 - 0.75 ≤2.00 ≤2.00 10.00 - 14.00 58.00 - 62.00 - - - 1100 ℃
16 ZG45Cr18Ni66 - HX - 0.35 - 0.75 ≤2.00 ≤2.00 15.00 - 19.00 64.00 - 68.00 - - - 1100 ℃
17 ZG1Cr28Co50 2.4778 - - 0.05 - 0.25 0.50 - 1.00 ≤1.50 27.00 - 30.00 ≤1.00 ≤0.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0.25 - 0.35 0.50 - 1.50 0.50 - 1.50 27.00 - 29.00 - 1.50 - 2.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0.35 - 0.55 1.00 - 2.00 ≤1.50 27.00 - 30.00 47.00 - 50.00 - ≤0.50 W:4.0 - 5.5 1200 ℃


FAQ:

Q: Paano magbigay ng pagtatanong?

A: Hakbang 1, mangyaring bigyan kami ng ilang mga detalye tungkol sa iyong pugon, temperatura ng pagpapatakbo, paraan ng paglamig, bigat ng paglo-load ng iyong pugon at iba pa;

Hakbang 2, mas mahusay na magbigay ng mga 3D na guhit;

Hakbang 3, kapag mayroon kaming sapat na mga detalye, maaari naming idisenyo ang mga guhit ng mga produkto at mag-quote nang naaayon;

Q: Kailan ko makukuha ang presyo?

A: Karaniwan kaming nag-quote sa loob ng 24 na oras pagkatapos naming makuha ang iyong pagtatanong (Maliban sa katapusan ng linggo at mga pista opisyal). Kung masyado kang apurahang makuha ang presyo, mangyaring mag-email sa amin o makipag-ugnayan sa amin sa ibang mga paraan upang makapag-alok kami sa iyo ng isang quote.

Q: Kailan magsasagawa ng paghahatid? /Ano ang Oras ng paghahatid?

A: -Sample na Order: 35 araw pagkatapos matanggap ang buong bayad.

-Stock Order: 10 araw pagkatapos matanggap ang buong bayad

-OEM Order: 30 araw pagkatapos matanggap ang deposito.

Q: Ano ang iyong after-sales service?

A: 1 taon na warranty para sa lahat ng uri ng mga produkto;

Kung makakita ka ng anumang mga depektong accessory sa unang pagkakataon, ibibigay namin sa iyo ang mga bagong piyesa nang libre upang palitan sa susunod na order, bilang isang may karanasan na tagagawa, maaari kang makatitiyak sa kalidad at serbisyo pagkatapos ng pagbebenta.

Q: Ano ang iyong kondisyon sa pagbabayad?

A: T/T

Pagbabayad<=USD10000, 100% nang maaga. Pagbabayad> USD10000, 50% T/T nang maaga, balanse bago ipadala.

Q: Ano ang paraan ng pagpapadala?

A: Dinala ng DHL, UPS, EMS, Fedex, Air freight, sea freight o train freight.
