FH® Versatile HR4 Heat Treatment Fixtures para sa Aerospace, Automotive at Malakas na Industriya

Brand: FH®

Sertipikasyon: ISO9001, ISO14001

Materyal: Steel na lumalaban sa init

Marka ng Materyal: HR4

Sukat: Customized Ayon sa iyong mga Drawings

Pinakamataas na Temperatura ng Operasyon: 1100 ℃

MOQ: 2 piraso

FH® Heat Treatment Fixtures — Mataas na temperatura na lumalaban, nako-customize na mga pang-industriyang heat treatment fixture ng Wuxi Junteng Fanghu Alloy Technology Co., Ltd., tugma sa IPSEN, AICHELIN, AFC, SECO/WARWICK, SURFACE, INDUCTOTHERM, IVA SCHMETZ, ECM, ALD, MATTSA, DOMAXDONG, COMMEWER, FENGDONG, COMMEDER CAN-ENG, SANYONG, TENOVA at iba pang pandaigdigang tatak ng furnace.

Makipag-ugnayan sa Amin
PREV：FH® Mataas na Temperatura Well-type na Furnace Fixture | Alloy Steel Tray at Rack
SUSUNOD：FH® Precision 1.4848 Combined Furnace Fixtures para sa Pare-parehong Resulta ng Heat Treatment
  • Parameter
  • Makipag-ugnayan sa Amin

FH® Universal Heat Treatment Fixture System

Mga Pangunahing Benepisyo

  • Multi-Process Versatility
    Angkop para sa quenching, tempering, annealing, carburizing, carbonitriding, at nitriding - sumasaklaw ang isang system sa maraming application.
  • Universal Furnace Compatibility
    Dinisenyo upang magkasya sa mga box furnace, pit furnace, car bottom furnace, at bell furnace - available ang mga standard at custom na laki.
  • Matibay na Konstruksyon
    Precision welding o casting na may stress-relieved design – lumalaban sa thermal fatigue, creep, at atmosphere attack.
  • Malinis na Operasyon
    Ang mga makinis na ibabaw at na-optimize na geometry ay nagbabawas ng scaling at bahagi ng kontaminasyon - pinapaliit ang paglilinis pagkatapos ng paggamot.
  • Nako-customize na Configuration
    Mga tray, basket, grids, rack, hanging fixtures, at part-specific na pugad - na ginawa ayon sa iyong mga eksaktong kinakailangan.

Saklaw ng Produkto

Uri Pinakamahusay Para sa Pangunahing Tampok
Mga Base Tray Maliit na bahagi, nuts, bolts, washers Solid o butas-butas sa ilalim, nakataas ang mga gilid
Stackable Baskets Mga gear, shaft, singsing, katamtamang bahagi Buksan ang grid, stacking feet, reinforced corners
Buksan ang mga Grid Malaking bahagi, namatay, mga bloke Pinakamataas na daloy ng gas, heavy-load bearing
Mga Nakasabit na Rack Mahabang baras, tubo, bar Vertical orientation, maramihang hanging point
Mga Pugad na Partikular sa Bahagi Kakaibang hugis, manipis na pader, maselang bahagi Mga custom na bulsa, minimal na contact point

Teknikal na Pagtutukoy

Operating temp. saklaw 150°C – 1150°C (depende sa materyal)
Mga pagpipilian sa materyal Carbon steel, 310S, 1.4828, 1.4849, Mga haluang metal ng Ni-base
Kapasidad ng pag-load 10 kg – 2000 kg (depende sa disenyo)
Pagkatugma sa hurno Kahon, hukay, ilalim ng kotse, kampana, umiinog
Paggawa Precision welding o investment casting
Pang-ibabaw na tapusin Bilang-welded / pre-oxidized / shot-blasted
Lead time (standard) 7–15 araw ng trabaho
Lead time (custom) 10–25 araw ng trabaho
Lead time (custom) 10–25 araw ng trabaho
materyal test certificate (MTC) na kasama sa bawat FH® fixture


Bakit Pumili ng FH® Universal Heat Treatment Fixtures?
1. Isang Supplier, Kumpletong Solusyon
Hindi na kailangang kumuha ng iba't ibang mga fixture mula sa iba't ibang mga supplier. Ibinibigay ng FH® ang lahat ng kailangan mo para sa iyong departamento ng paggamot sa init - mula sa maliliit na bahagi ng tray hanggang sa mabigat na kargang basket at custom na mga pugad.

2. Patnubay sa Pagpili ng Materyal

Material Max Temp Pinakamahusay Para sa
Carbon steel 450°C Low-temp tempering, cost-sensitive na mga application
310S 950°C Pangkalahatang layunin hardening, carburizing
1.4837 1000°C Mas mataas na temp annealing, magandang anti-carburization
1.4849 1100°C Mabibigat na load, mahabang cycle, agresibong atmospheres
Ni-base alloys 1200°C Matinding temperatura, matinding pag-aalis ng alikabok sa metal

3. Mga Tampok ng Disenyo na Mahalaga

Tampok Benepisyo
Makinis, walang slag na mga weld Walang pinsala sa bahagi, minimal na sukat ng pagdirikit
Mga bilugan na sulok Binabawasan ang konsentrasyon ng stress, pinipigilan ang pag-crack
Reinforced load point Karagdagang materyal sa mga lugar na may mataas na pagsusuot
Na-optimize na bukas na lugar Balanse sa pagitan ng lakas at daloy ng gas
Mga tampok ng stacking Consistent alignment, walang tipping

4. Kalidad na Mapagkakatiwalaan Mo

  • 100% dimensional na inspeksyon bago ipadala
  • Pagsubok ng pag-weld penetration sa mga kritikal na joints
  • Mga sertipiko ng materyal para sa ganap na traceability
  • ISO 9001:2021 na sertipikadong pasilidad


Mga aplikasyon
Mga proseso:

  • Pagpapatigas / Pagsusubo
  • Tempering
  • Pagsusupil / Spheroidizing
  • Carburizing / Carbonitriding
  • Gas / Plasma Nitriding
  • Nakakatanggal ng stress
  • Paggamot ng solusyon

Mga bahagi:

  • Mga gear, shaft, bearings
  • Mga fastener (bolts, nuts, washers)
  • Mga bukal, clip, retainer
  • Namatay, hulma, kasangkapan
  • Mga singsing, bushings, manggas
  • Mga casting, forgings
  • Mahabang tubo, bar, pamalo
  • Maliit, maselang bahagi

Mga Uri ng Furnace:

  • Mga box furnace
  • Pit / well-type na mga hurno
  • Mga hurno sa ilalim ng kotse
  • Mga pugon ng kampana
  • Mga rotary hearth furnace


Talahanayan ng Marka ng Materyal:

Steel na lumalaban sa init
/ GB DIN ASTM JIS Komposisyon ng Kemikal (%) Pinakamataas na Temperatura ng Operasyon
C Si Mn Cr Ni Nb/Cb Mo Iba pa
1 ZG40Cr27Ni4 1.4823 HD SCH11 0.30 - 0.50 ≤2.00 ≤1.00 24.00 - 28.00 4.00 - 6.00 - ≤0.50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0.30 - 0.50 1.00 - 2.50 ≤2.00 19.00 - 23.00 8.00 - 12.00 - ≤0.50 - 950 ℃
3 ZG30Cr28Ni10 - SIYA SCH17 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 8.00 - 11.00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0.30 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 27.00 11.00 - 14.00 - ≤0.50 - 1050 ℃
5 ZG30Cr28Ni16 - HI SCH18 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 14.00 - 18.00 - - - 1100 ℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0.30 - 0.50 ≤1.75 ≤1.50 23.00 - 27.00 19.00 - 22.00 - ≤0.50 - 1100 ℃
7 ZG30Cr20Ni25 - HN SCH19 0.20 - 0.50 ≤2.00 ≤2.00 19.00 - 23.00 23.00 - 27.00 - - - 1100 ℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0.35 - 0.75 ≤2.50 ≤2.00 17.00 - 21.00 37.00 - 41.00 - - - 1020 ℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0.35 - 0.70 ≤2.00 ≤2.00 15.00 - 19.00 33.00 - 37.00 - ≤0.50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0.30 - 0.50 ≤2.00 ≤2.00 24.00 - 28.00 33.00 - 37.00 0.80 - 1.80 ≤0.50 - 1100 ℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 18.00 - 21.00 36.00 - 39.00 1.20- 1.80 ≤0.50 - 1100 ℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 23.00 - 25.00 23.00 - 25.00 0.80 - 1.80 ≤0.50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0.35 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 28.00 33.00 - 37.00 - ≤0.50 - 1100 ℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0.06 - 0.15 0.50 - 1.50 ≤2.00 19.00 - 21.00 31.00 - 33.00 0.50 - 1.50 ≤0.50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0.35 - 0.75 ≤2.00 ≤2.00 10.00 - 14.00 58.00 - 62.00 - - - 1100 ℃
16 ZG45Cr18Ni66 - HX - 0.35 - 0.75 ≤2.00 ≤2.00 15.00 - 19.00 64.00 - 68.00 - - - 1100 ℃
17 ZG1Cr28Co50 2.4778 - - 0.05 - 0.25 0.50 - 1.00 ≤1.50 27.00 - 30.00 ≤1.00 ≤0.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0.25 - 0.35 0.50 - 1.50 0.50 - 1.50 27.00 - 29.00 - 1.50 - 2.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0.35 - 0.55 1.00 - 2.00 ≤1.50 27.00 - 30.00 47.00 - 50.00 - ≤0.50 W:4.0 - 5.5 1200 ℃

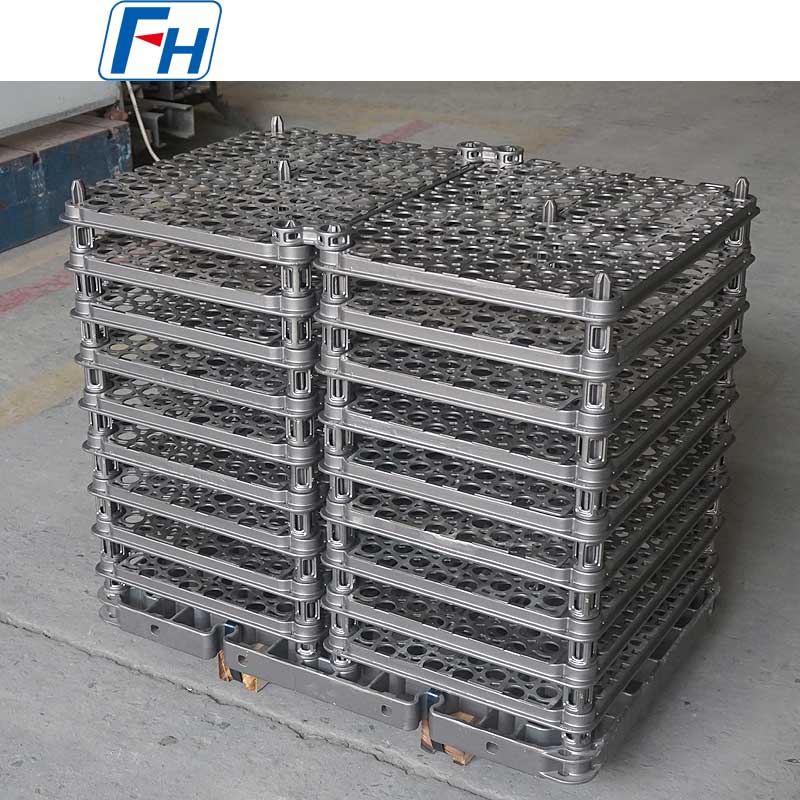

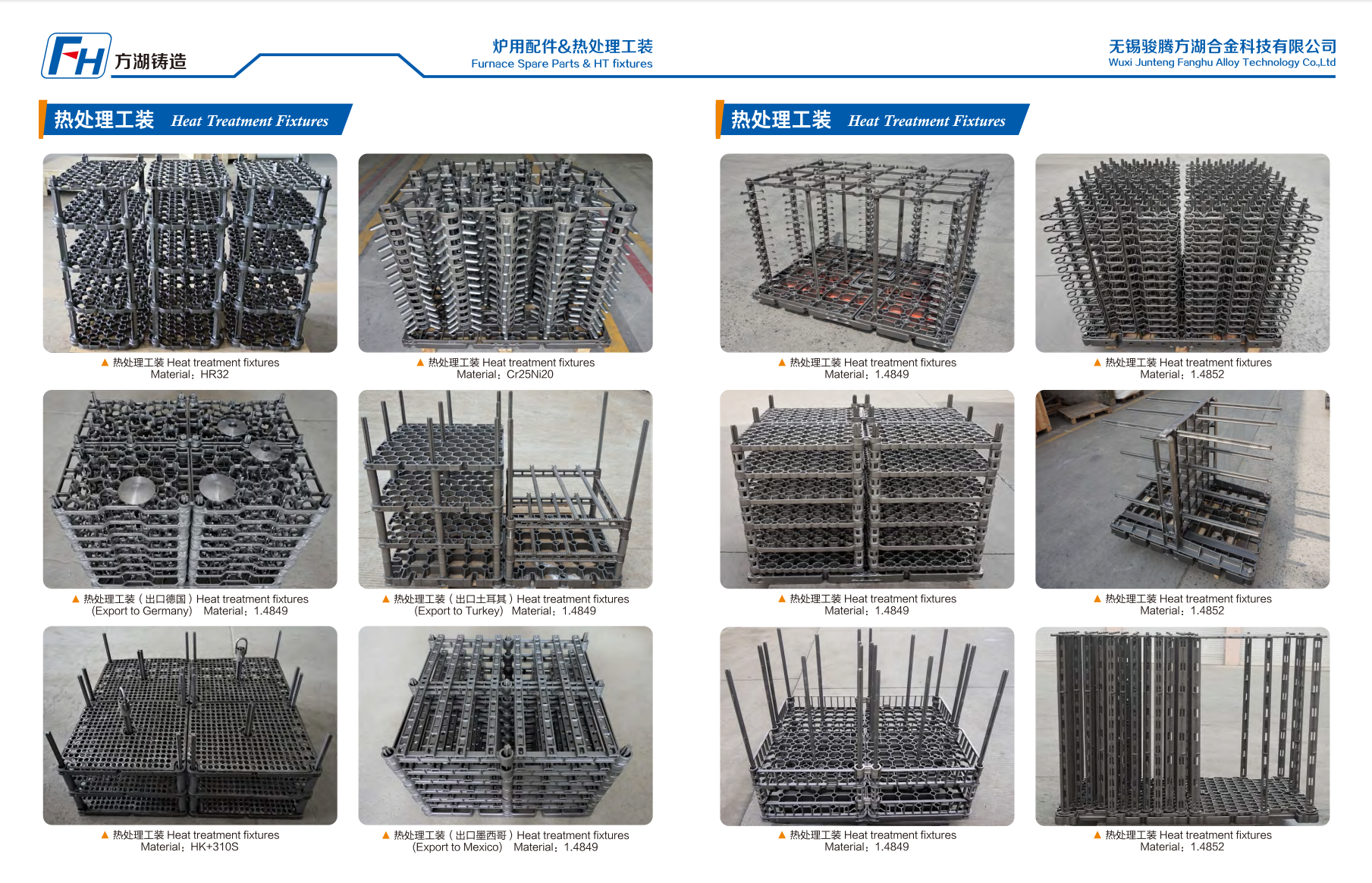

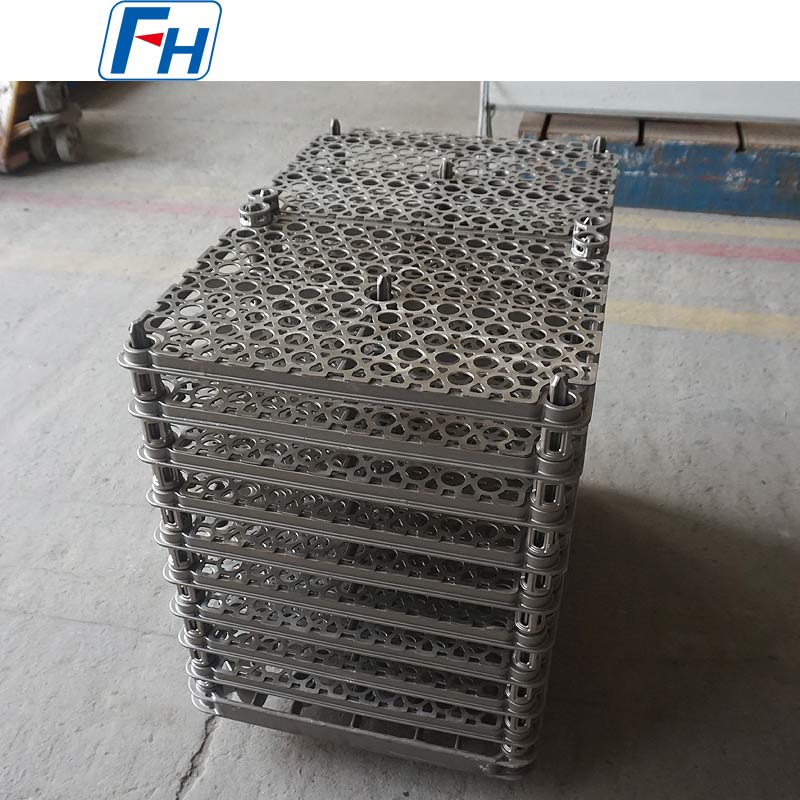

Mga Tunay na Larawan ng FH® Heat Treatment Fixtures


Proseso ng Pag-order

1. Sabihin sa amin ang iyong:

  • Uri ng hurno at panloob na sukat
  • Hugis ng bahagi, laki, at bigat ng batch
  • Iproseso ang temperatura at kapaligiran
  • Gustong uri ng kabit (tray, basket, grid, rack, atbp.)

2. Inirerekomenda ng FH® ang:

  • Pinakamainam na grado ng materyal
  • Disenyo at pagsasaayos ng fixture
  • Dami ng kailangan sa bawat pagkarga ng hurno

3. Nagbibigay kami ng:

  • CAD drawing para sa pag-apruba
  • Pagkalkula ng pagkarga
  • Presyo at lead time

4. Produksyon at paghahatid

5. Kasama ang: MTC, ulat ng inspeksyon, gabay sa pangangalaga

FAQ:

Q1: Anong mga uri ng heat treatment fixtures ang inaalok ng FH®?
A: Nag-aalok ang FH® ng kumpletong hanay: Mga base tray, stackable na basket, open grid, hanging rack, at custom na part-specific na heat treatment fixture. Sinasaklaw namin ang lahat ng karaniwang proseso ng heat treatment kabilang ang hardening, tempering, annealing, carburizing, at nitriding.

Q2: Paano ko pipiliin ang tamang materyal para sa aking kabit?
A: Depende ito sa tatlong salik:

  • Temperatura sa pagpapatakbo - ang mas mataas na temperatura ay nangangailangan ng mas mataas na antas ng mga haluang metal
  • Atmosphere - ang carburizing at nitriding ay nangangailangan ng higit pang mga materyales na lumalaban
  • Badyet – ang carbon steel ay pinakamura ngunit limitado sa mababang temperatura

Nagbibigay ang FH® ng libreng gabay sa pagpili ng materyal batay sa iyong partikular na proseso.

Q3: Maaari bang gumawa ang FH® ng mga custom na fixture para sa kakaibang hugis na mga bahagi?
A: Oo – custom ang aming specialty. Nagdidisenyo kami ng mga pugad at lalagyan na tukoy sa bahagi para sa mga kumplikadong geometrie, manipis na dingding, o maselang bahagi. Padalhan kami ng isang bahagi na pagguhit o sample - magmumungkahi kami ng isang pinakamainam na disenyo.

Q4: Nag-aalok ka ba ng parehong welded at cast fixtures?
A: Oo. Ang mga welded fixtures ay perpekto para sa karamihan ng mga application - cost-effective at mabilis na gawin. Ang mga cast fixture ay mas mahusay para sa mga kumplikadong geometries, heavy-load na mga punto, o kapag kinakailangan ang tuluy-tuloy na konstruksyon. Inirerekomenda namin ang pinakamahusay na opsyon para sa iyong mga pangangailangan.

Q5: Ano ang iyong minimum na dami ng order?
A: Ang MOQ ay 1 piraso para sa mga karaniwang disenyo. Para sa mga custom na fixture, karaniwang 1–2 piraso ang MOQ para sa pagsubok. Hinihikayat namin ang mga unang beses na customer na mag-order ng maliit na dami para sa pagpapatunay.

Q6: Nagbibigay ka ba ng mga materyal na sertipiko?
A: Oo. Bawat FH® fixture ay may kasamang material test certificate (MTC) na nagpapatunay sa grado at komposisyon. Available ang mga ulat sa inspeksyon ng weld kapag hiniling.

Q7: Maaari ko bang gamitin ang parehong kabit para sa iba't ibang proseso?
A: Sa maraming pagkakataon, oo. Gayunpaman, inirerekomenda namin ang mga nakalaang fixture kapag nagpapalipat-lipat sa pagitan ng mga agresibong atmosphere (hal., pag-carburize sa nitriding) dahil maaaring mapabilis ng cross-contamination ang pagkasira. Para sa pangkalahatang layunin (hardening tempering), ang parehong kabit ay maayos.

Q8: Ano ang iyong warranty?
A: 12 buwan laban sa mga depekto sa pagmamanupaktura (mga basag ng hinang, mga depekto sa paghahagis, mga depekto sa materyal). Ang normal na pagsusuot kasama ang creep, thermal fatigue, at atmosphere attack ay hindi sakop – inaasahan ang mga ito sa paglipas ng panahon. Ang lahat ng mga kabit ay siniyasat bago ipadala.
