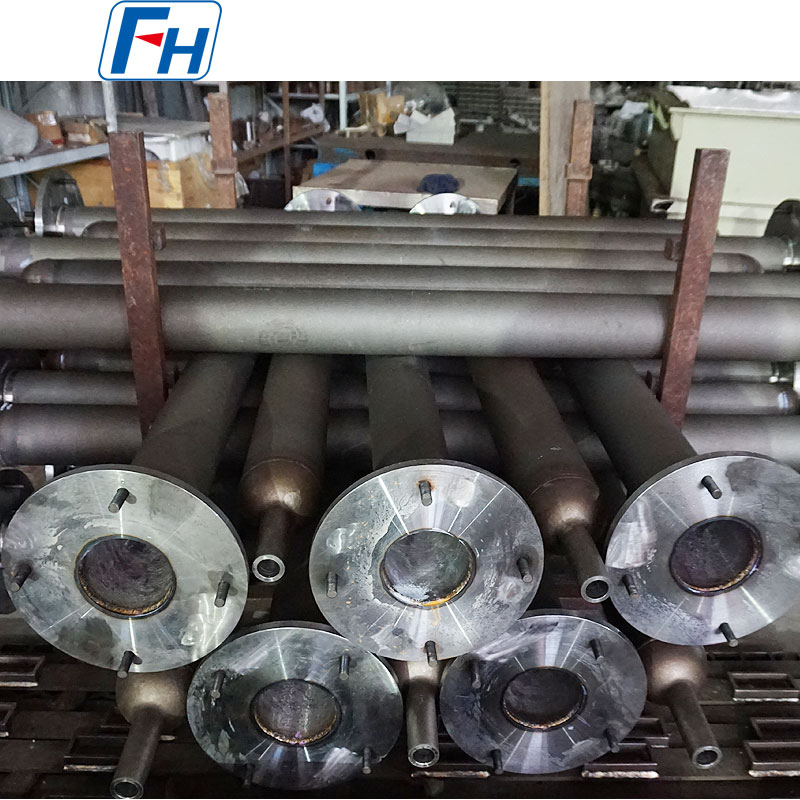

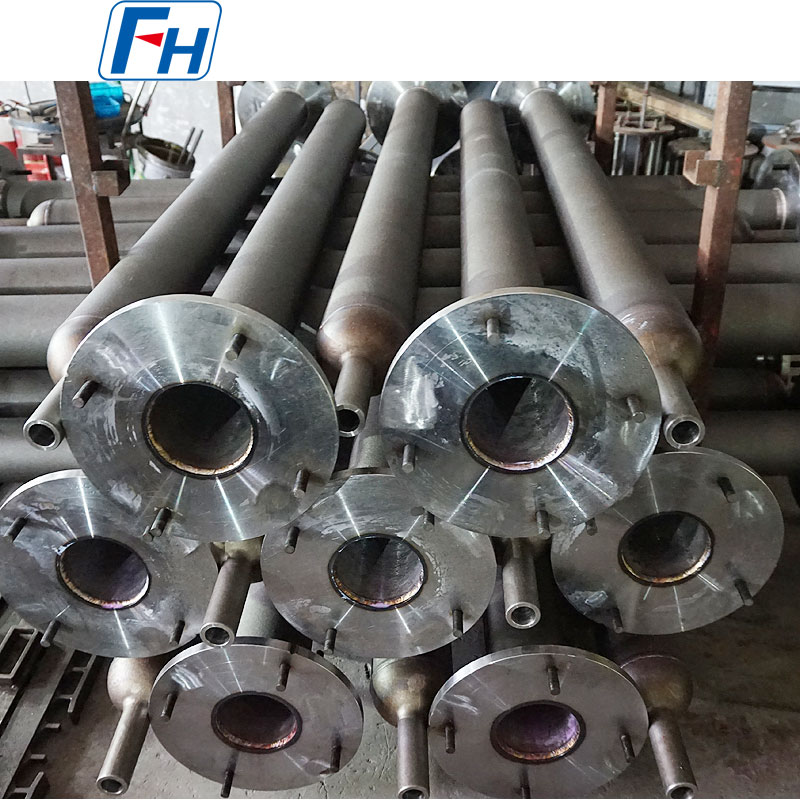

Nagniningning na Tube ng Heat Treatment Furnace | FH®

Brand: FH®

Sertipikasyon: ISO9001, ISO14001

Materyal: Steel na lumalaban sa init

Marka ng Materyal: 1.4848

Sukat: φ146 x 8 x 2228mm o Nako-customize

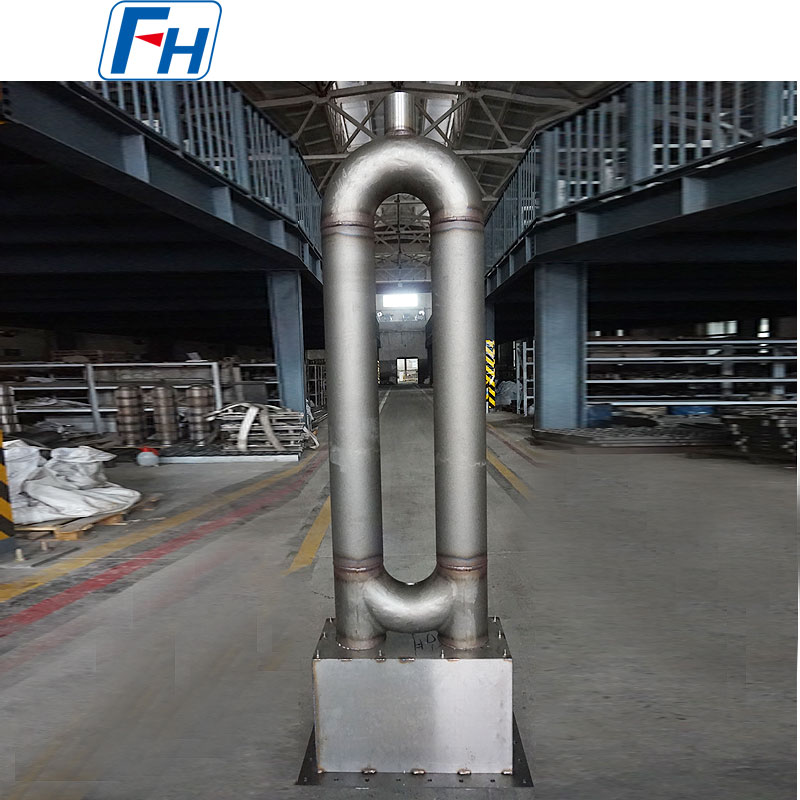

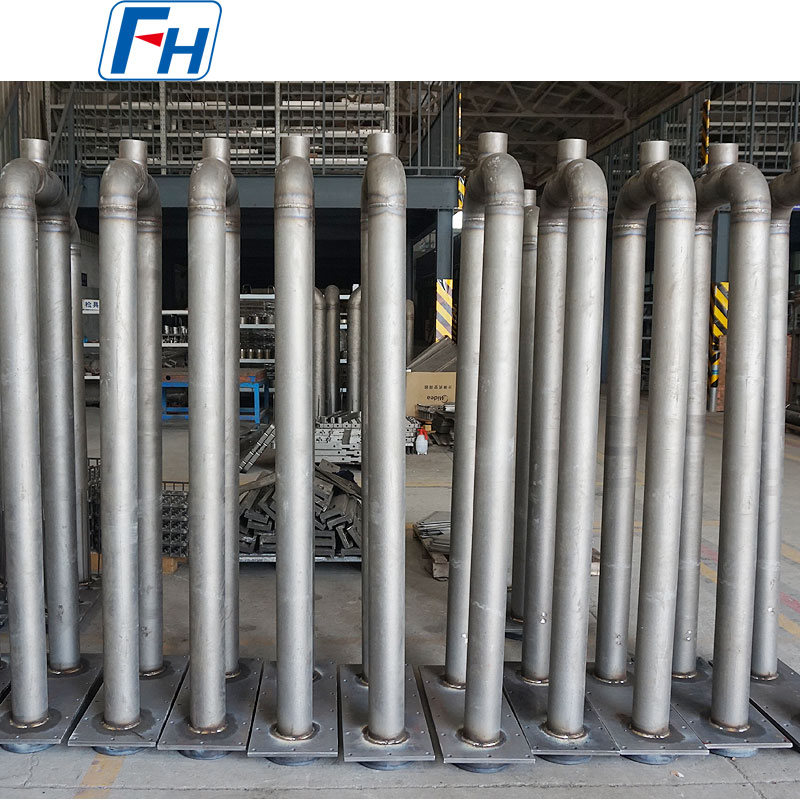

Uri: U -hugis

Pinakamataas na Temperatura ng Operasyon: 1100 ℃

Uri ng Istraktura: Straight radiant tube, U-shaped radiant tube, W-shaped radiant tube, Shell-type na radiant tube, Squirrel-cage radiant tube, Spiral radiant tube, atbp.

MOQ: 2 piraso

Ang FH® ay ang tatak ng Wuxi Junteng Fanghu Alloy Technology Co., Ltd., isang propesyonal na tagagawa ng mga radiant tubes at heat resistant alloy components para sa mga industriyal na hurno. Ang mga FH® radiant tubes ay malawakang ginagamit sa mga proseso ng carburizing, nitriding, at solution treatment.

Makipag-ugnayan sa Amin
PREV：Ibinebenta ang Radiant Tubes Heaters | FH®
SUSUNOD：High-temperatura Heat-resistant Steel Radiant Tubes para sa Industrial Kilns | FH®
  • Parameter
  • Makipag-ugnayan sa Amin

FH® Nagniningning na Tubong | Para sa Heat Treatment at Industrial Heating

Ang mga radiant tube ay mahahalagang bahagi sa paggamot sa init at mga proseso ng pag-init ng industriya, na malawakang ginagamit sa pagpapatigas ng metal, pagsusubo, tempering, at iba pang mga application na may mataas na temperatura. Ang mga ito ay nagpapalabas ng init nang pantay-pantay sa ibabaw ng materyal na pinainit, na tinitiyak ang katumpakan at kahusayan sa proseso ng pag-init. Bilang isang pangunahing elemento sa kagamitan sa paggamot sa init, ang kalidad ng mga radiant tube ay direktang nakakaapekto sa pagganap ng pag-init at pagkonsumo ng enerhiya.

Ang aming FH® Series Radiant Tubes ay partikular na idinisenyo para sa mga pang-industriya na aplikasyon, na nag-aalok ng higit na mataas na paglaban sa temperatura, paglaban sa kaagnasan, at pangmatagalang katatagan upang matiyak ang pambihirang pagganap at mahusay na paglipat ng init kahit na sa matinding kapaligiran.

Pangunahing Katangian ng FH® Mga Serye ng Radiant Tube:
1. High-Efficiency Heat Transfer

Ang mga radiant tube ng FH® Series ay na-optimize para sa kahusayan sa paglipat ng init, na tinitiyak na ang init ay pantay na ipinamamahagi sa ibabaw ng pinainit na materyal. Ito ay hindi lamang nagpapabuti ng kahusayan sa pag-init ngunit binabawasan din ang pagkawala ng init, sa gayon ay nakakatipid ng enerhiya at nagpapababa ng mga gastos sa pagpapatakbo.

2. Pambihirang Pagganap ng Mataas na Temperatura

Ang mga radiant tube na ito ay ginawa mula sa mga materyales na lumalaban sa mataas na temperatura, na may kakayahang makatiis sa mga temperatura ng pagpapatakbo na kasing taas ng 1200°C o mas mataas pa, na ginagawa itong perpekto para sa mga application na nangangailangan ng pagproseso ng mataas na temperatura.

3. Corrosion Resistance & Durability

Ang FH® Series na mga radiant tube ay ginawa gamit ang mga advanced na materyales na lumalaban sa kaagnasan, na nagpapahintulot sa mga ito na gumana sa mataas na temperatura, kinakaing unti-unti na mga kapaligiran sa loob ng mahabang panahon. Ito ay lubos na nagpapahaba ng kanilang habang-buhay at binabawasan ang dalas ng mga pagpapalit.

4. Nako-customize na Disenyo

Nag-aalok kami ng hanay ng mga opsyon sa pagpapasadya para sa mga radiant tubes, na nagbibigay-daan sa iyo na maiangkop ang mga ito sa mga partikular na kinakailangan ng iyong pang-industriyang kagamitan sa pag-init. Kung kailangan mo ng iba't ibang haba, diameter, o mga espesyal na coating, ang aming mga radiant tube ay maaaring idisenyo upang umangkop sa iyong mga eksaktong detalye.

5. Energy-Efficient at Mababang Gastos sa Pagpapanatili

Ang disenyo ng mga radiant tube ng FH® Series ay hindi lamang nagpapalaki ng kahusayan sa pag-init ngunit pinapaliit din ang mga gastos sa pagpapanatili at pagpapalit. Ang mga ito ay matibay, madaling i-install at palitan, at nangangailangan ng mas kaunting downtime, na binabawasan ang kabuuang gastos sa pagpapanatili.

6. Malawak na Saklaw ng mga Aplikasyon

Ang FH® Series radiant tubes ay ginagamit sa iba't ibang sektor ng industriya, kabilang ang:

  • Paggamot ng init: Tamang-tama para sa metal hardening, annealing, at tempering na proseso.
  • Metalurhiko: Angkop para sa pagpainit at paggamot ng metal sa industriya ng metalurhiya.
  • Industriya ng Keramik at Salamin: Ginagamit sa mga hurno na may mataas na temperatura para sa pagpapaputok ng ceramic at paggawa ng salamin.
  • Kemikal at Petrochemical: Malawakang ginagamit sa mga kagamitan sa pag-init at mga hurno ng reaksyon.

Mga Bentahe ng FH® Radiant Tubes:

  • Pinahusay na Heating Efficiency : Tinitiyak ng na-optimize na disenyo ang pantay na pamamahagi ng init para sa mga pare-parehong resulta.
  • Pinababang Pagkonsumo ng Enerhiya: Pinaliit ang pagkawala ng init, pagkamit ng mas mahusay na paggamit ng enerhiya at pagpapababa ng mga gastos sa pag-init.
  • Pinahabang Buhay ng Kagamitan: Ang mataas na temperatura at mga tampok na lumalaban sa kaagnasan ay nagbibigay-daan para sa pangmatagalang paggamit, na binabawasan ang pangangailangan para sa madalas na pagpapalit.
  • Mga Custom na Solusyon: Nagbibigay kami ng mga propesyonal na custom na radiant tube solution para matiyak ang perpektong akma sa iyong heating system.

Bakit Pumili ng FH® Series Radiant Tubes?

Ang FH® Series Radiant Tubes ay ang perpektong pagpipilian para sa iyong kagamitan sa paggamot sa init at mga sistema ng pag-init ng industriya. Hindi lamang kami nag-aalok ng mga produktong may mataas na pagganap, ngunit nagbibigay din kami ng komprehensibong teknikal na suporta at mga custom na solusyon. Sa pamamagitan ng pagpili ng FH® radiant tubes, makakatanggap ka ng mahusay, maaasahan, at cost-effective na mga solusyon sa pag-init na tutulong sa iyong manatiling nangunguna sa mapagkumpitensyang merkado.

Quality Control: UT, MT, RT, PT, Ulat sa Pagsusuri ng Kemikal, Pagsusuri sa Mechanical Property, atbp.

Kung interesado ka sa aming FH® Series Radiant Tubes, huwag mag-atubiling makipag-ugnayan sa amin para sa karagdagang impormasyon o para talakayin ang iyong mga partikular na pangangailangan. Magbibigay kami ng mga personalized na solusyon upang matugunan ang lahat ng iyong mga kinakailangan sa pag-init ng industriya.

Talahanayan ng Marka ng Materyal

Steel na lumalaban sa init
/ GB DIN ASTM JIS Komposisyon ng kemikal (%) Pinakamataas na Temperatura ng Operasyon
C Si Mn Cr Ni Nb/Cb Mo Iba pa
1 ZG40Cr27Ni4 1.4823 HD SCH11 0.30 - 0.50 ≤2.00 ≤1.00 24.00 - 28.00 4.00 - 6.00 - ≤0.50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0.30 - 0.50 1.00 - 2.50 ≤2.00 19.00 - 23.00 8.00 - 12.00 - ≤0.50 - 950 ℃
3 ZG30Cr28Ni10 - SIYA SCH17 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 8.00 - 11.00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0.30 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 27.00 11.00 - 14.00 - ≤0.50 - 1050 ℃
5 ZG30Cr28Ni16 - HI SCH18 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 14.00 - 18.00 - - - 1100 ℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0.30 - 0.50 ≤1.75 ≤1.50 23.00 - 27.00 19.00 - 22.00 - ≤0.50 - 1100 ℃
7 ZG30Cr20Ni25 - HN SCH19 0.20 - 0.50 ≤2.00 ≤2.00 19.00 - 23.00 23.00 - 27.00 - - - 1100 ℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0.35 - 0.75 ≤2.50 ≤2.00 17.00 - 21.00 37.00 - 41.00 - - - 1020 ℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0.35 - 0.70 ≤2.00 ≤2.00 15.00 - 19.00 33.00 - 37.00 - ≤0.50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0.30 - 0.50 ≤2.00 ≤2.00 24.00 - 28.00 33.00 - 37.00 0.80 - 1.80 ≤0.50 - 1100 ℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 18.00 - 21.00 36.00 - 39.00 1.20- 1.80 ≤0.50 - 1100 ℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 23.00 - 25.00 23.00 - 25.00 0.80 - 1.80 ≤0.50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0.35 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 28.00 33.00 - 37.00 - ≤0.50 - 1100 ℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0.06 - 0.15 0.50 - 1.50 ≤2.00 19.00 - 21.00 31.00 - 33.00 0.50 - 1.50 ≤0.50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0.35 - 0.75 ≤2.00 ≤2.00 10.00 - 14.00 58.00 - 62.00 - - - 1100 ℃
16 ZG45Cr18Ni66 - HX - 0.35 - 0.75 ≤2.00 ≤2.00 15.00 - 19.00 64.00 - 68.00 - - - 1100 ℃
17 ZG1Cr28Co50 2.4778 - - 0.05 - 0.25 0.50 - 1.00 ≤1.50 27.00 - 30.00 ≤1.00 ≤0.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0.25 - 0.35 0.50 - 1.50 0.50 - 1.50 27.00 - 29.00 - 1.50 - 2.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0.35 - 0.55 1.00 - 2.00 ≤1.50 27.00 - 30.00 47.00 - 50.00 - ≤0.50 W:4.0 - 5.5 1200 ℃


FAQ:

Q: Paano magbigay ng pagtatanong?

A: Hakbang 1, mangyaring bigyan kami ng ilang mga detalye tungkol sa iyong pugon, temperatura ng pagpapatakbo, paraan ng paglamig, bigat ng paglo-load ng iyong pugon at iba pa;

Hakbang 2, mas mahusay na magbigay ng mga 3D na guhit;

Hakbang 3, kapag mayroon kaming sapat na mga detalye, maaari naming idisenyo ang mga guhit ng mga produkto at mag-quote nang naaayon;

Q: Kailan ko makukuha ang presyo?

A: Karaniwan kaming nag-quote sa loob ng 24 na oras pagkatapos naming makuha ang iyong pagtatanong (Maliban sa katapusan ng linggo at mga pista opisyal). Kung masyado kang apurahang makuha ang presyo, mangyaring mag-email sa amin o makipag-ugnayan sa amin sa ibang mga paraan upang makapag-alok kami sa iyo ng isang quote.

Q: Kailan magsasagawa ng paghahatid? /Ano ang Oras ng paghahatid?

A: -Sample na Order: 35 araw pagkatapos matanggap ang buong bayad.

-Stock Order: 10 araw pagkatapos matanggap ang buong bayad

-OEM Order: 30 araw pagkatapos matanggap ang deposito.

Q: Ano ang iyong after-sales service?

A: 1 taon na warranty para sa lahat ng uri ng mga produkto;

Kung makakita ka ng anumang mga depektong accessory sa unang pagkakataon, ibibigay namin sa iyo ang mga bagong piyesa nang libre upang palitan sa susunod na order, bilang isang may karanasan na tagagawa, maaari kang makatitiyak sa kalidad at serbisyo pagkatapos ng pagbebenta.

Q: Ano ang iyong kondisyon sa pagbabayad?

A: T/T

Pagbabayad<=USD10000, 100% nang maaga. Pagbabayad> USD10000, 50% T/T nang maaga, balanse bago ipadala.

Q: Ano ang paraan ng pagpapadala?

A: Dinala ng DHL, UPS, EMS, Fedex, Air freight, sea freight o train freight.

Mga Kaugnay na Produkto
TUNGKOL SA AMIN
Kalidad ay ang Ating Core Competitiveness
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
Since 2006, we have been dedicated to designing and manufacturing alloy steel components. We are OEM Nagniningning na Tube ng Heat Treatment Furnace | FH® Suppliers and Nagniningning na Tube ng Heat Treatment Furnace | FH® Factory.
Kabilang sa aming mga pangunahing produkto ang mga heat treatment fixture, radiant tubes, furnace roller, fan blades, furnace rails, gulong, at iba't iba pang bahagi ng alloy para sa mga furnace. Nag-aalok kami ng teknikal na tulong upang i-customize o i-optimize ang iyong mga heat treatment fixture, na tinutulungan ang aming mga customer na tumuklas ng mga cost-effective na solusyon upang mapahusay ang kahusayan ng kanilang mga pagpapatakbo ng heat treatment.
Tingnan ang Higit Pa
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
  • 0

    Itinatag sa

  • 0+

    Mga Bansang I-export

  • 0tonelada

    Buwanang Kapasidad ng Produksyon

  • 0+

    Mga empleyado

Sertipiko ng karangalan
  • 2015 Natitirang Supplier
  • 2016 Natitirang Supplier
  • 2017 Natitirang Supplier
  • 2018 Natitirang Supplier
  • China Heat Treatment Industry Association
  • Form ng Pagpaparehistro ng Foreign Trade
  • 2
  • 4
  • 3
Balita
Nagliliwanag na Tubong Industry knowledge

Ano ang mga pangunahing bentahe ng Radiant Tubes para sa Industrial Furnaces | FH® sa mga high-temperature na heat treatment furnace (800-1200°C)?

1. Mataas na temperatura at thermal shock resistance

Paggamit ng isang sentripugal na proseso ng paghahagis, Radiant Tubes para sa Industrial Furnaces | FH® ipinagmamalaki ang pare-parehong kapal ng pader (pagpapahintulot sa kapal ≤0.2mm), pinapanatili ang integridad ng istruktura sa mga operating environment na 800-1200°C at

makabuluhang binabawasan ang panganib ng pag-crack na dulot ng thermal stress.

2. Mataas na thermal efficiency

Ang disenyo ng manipis na pader (hanggang sa 4.76mm) ay makabuluhang pinatataas ang lugar ng radiation ng init, pagpapabuti ng kahusayan sa paglipat ng init, pagpapagana ng mabilis na pagtaas ng temperatura ng furnace at pagpapanatili ng matatag na temperatura, at pagbabawas ng pagkonsumo ng enerhiya.

3. Napakahusay na mekanikal na katangian

Ang siksik na microstructure na nakamit sa pamamagitan ng centrifugal casting ay nagbibigay sa mga tubo ng napakahusay na tensile at compressive strength, na nagbibigay-daan sa kanila na makatiis ng mga pangmatagalang high-temperature cycle nang walang deformation.

4. Pagpapasadya

Depende sa uri ng furnace (carburizing furnace, tuluy-tuloy na furnace, industrial furnace), kapal ng pader, materyal (alloy steel, corrosion-resistant na hindi kinakalawang na asero), at diameter ng tubo ay maaaring madaling iakma upang matugunan ang partikular na customer

mga kinakailangan sa proseso. Mga Keyword: Radiant Tubes para sa Industrial Furnaces | FH®, Wuxi Junteng Fanghu Alloy Technology Co., Ltd.

Ano ang mga karaniwang sintomas ng pagpalya ng radiant tube (mga bitak, pagtagas, pagbaba ng thermal efficiency) at mabilis na mga hakbang sa pag-troubleshoot?

1. Mga bitak

Mga sintomas: Lumilitaw ang maliliit na bitak o halatang bali sa dingding ng tubo, na sinamahan ng abnormal na mataas na lokal na temperatura.

Pag-troubleshoot: Gumamit ng magnetic particle inspection o ultrasonic testing para mahanap ang mga bitak; suriin ang pare-parehong presyon ng tubig sa paglamig at alisin ang thermal stress na dulot ng lokal na overheating.

2. Paglabas

Mga Sintomas: Ang pagtagas ng medium (tulad ng pagpainit ng langis o nitrogen) sa loob ng tubo, na nagreresulta sa mga mantsa ng langis o mga tunog ng pagtagas ng gas.

Pag-troubleshoot: Una, magsagawa ng water pressure test (lahat ng aming produkto ay sumasailalim sa pagsubok na ito bago ipadala) upang kumpirmahin ang anumang pagtagas; pagkatapos ay gumamit ng helium penetrant testing upang mahanap ang maliliit na pagtagas.

3. Nabawasan ang Thermal Efficiency

Mga Sintomas: Matagal na oras ng pag-init ng furnace, pagtaas ng pagkonsumo ng enerhiya, at hindi pantay na temperatura sa ibabaw. Pag-troubleshoot: Suriin ang tube wall para sa scaling na dulot ng kaagnasan o mga deposito, na maaaring makahadlang sa pag-radiate

ibabaw. Gumamit ng infrared thermal imager para mabilis na mahanap ang mga lugar na may abnormal na temperatura. I-dismantle ang loob ng tubo para sa inspeksyon at paglilinis o pagpapalit kung kinakailangan.

4. Mabilis na Proseso ng Pag-troubleshoot

Hakbang 1: Biswal na suriin ang panlabas at tandaan ang anumang abnormalidad.

Hakbang 2: Magsagawa ng pagsubok sa presyon ng tubig o hangin upang kumpirmahin ang pagtagas.

Hakbang 3: Gumamit ng NDT (magnetic particle o ultrasonic) upang mahanap ang mga bitak o mga depekto.

Hakbang 4: Gumamit ng infrared thermal imager o sensor ng temperatura upang masuri ang pamamahagi ng init at matukoy kung mayroong anumang mga isyu sa thermal efficiency.

Sa pamamagitan ng sistematikong pag-troubleshoot na ito, maaaring mahanap ang mga problema at maipapatupad ang mga pag-aayos o pagpapalit sa lalong madaling panahon, na pinapaliit ang mga pagkawala ng downtime.

Ano ang mga karaniwang modelo at pagtutukoy ng Radiant Tubes para sa Industrial Furnaces | FH® inaalok ng Wuxi Junteng Fanghu Alloy Technology Co., Ltd.?

Ang diameter ng tubo ay mula 50mm hanggang 1000mm.

Angkop para sa isang buong hanay ng mga kagamitan sa paggamot sa init, mula sa maliliit na mga hurno ng laboratoryo hanggang sa mga malalaking pang-industriya na hurno.

Magagamit sa haba hanggang 5.5m.

Pinapadali ng mahabang disenyo ng tubo ang isang beses na pag-install, binabawasan ang on-site splicing, at pinapabuti ang pangkalahatang sealing at pagiging maaasahan.

Saklaw ng kapal ng pader: 4.76mm – 30mm (nako-customize kapag hiniling).

Ang mga produktong manipis na pader ay nag-aalok ng mas mataas na thermal radiation na kahusayan, habang ang mga produktong mas makapal na pader ay nagbibigay ng mas malakas na mekanikal na suporta.

Mga materyales

Mga bakal na haluang metal na may mataas na temperatura (tulad ng 1.2367 at 1.2369)

Hindi kinakalawang na asero (304 at 316L)

Mga espesyal na haluang metal na lumalaban sa kaagnasan (para sa industriya ng kemikal at petrolyo)

Mga Pagpipilian sa Pag-customize

Available ang mga cross-section na hugis-U, hugis-W, at bilog na tubo.

Kabilang sa mga surface treatment ang sandblasting, polishing, at coating (high-temperature ceramic).

Mga Serbisyo sa Inspeksyon: Pre-shipment hydrostatic testing, magnetic particle inspection, at ultrasonic testing ay available para matugunan ang magkakaibang mga kinakailangan sa kalidad ng customer.
