HR9 Furnace Loading Basket Manufacturer | FH® Alloy

HR9 Heat Treatment Loading Basket | 1380 × 1230 × 280 mm
Malaking Stackable Furnace Basket para sa Pang-industriya na Paggamot sa init
Gumagawa ang FH® Alloy ng custom na heat treatment loading basket, furnace rack at heat-resistant fixtures para sa mga pang-industriyang thermal processing application.

Ang heat treatment basket na ito ay ginawa mula sa HR9 heat-resistant alloy at may sukat na 1380 × 1230 × 280 mm.

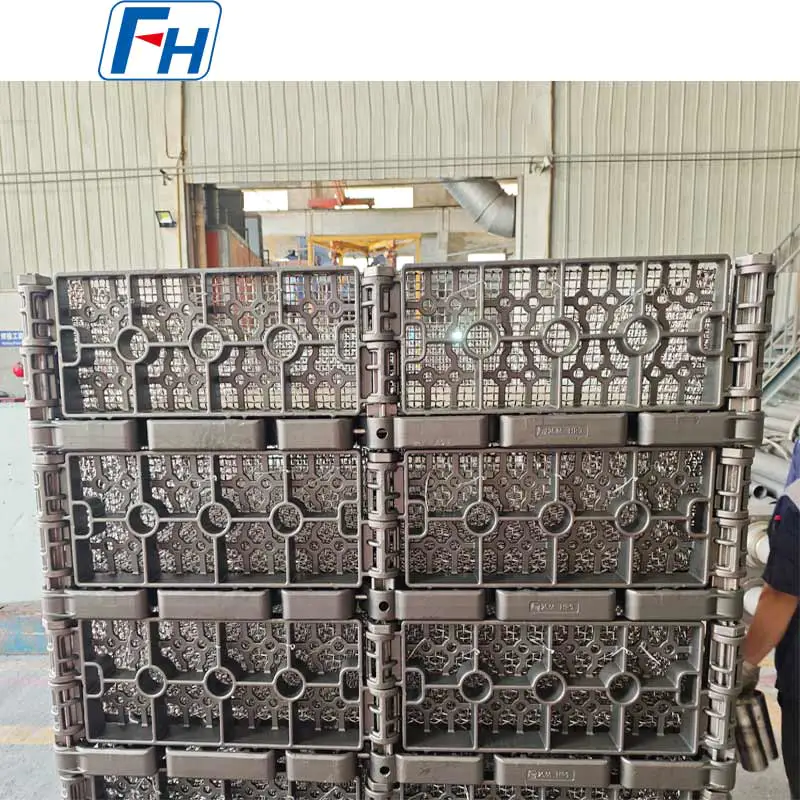

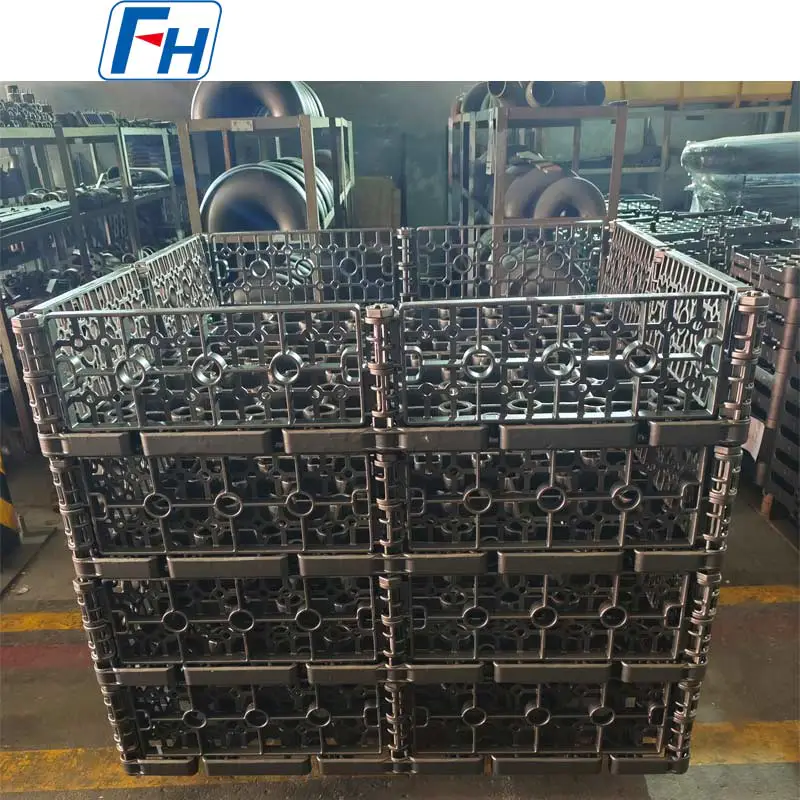

Gumagamit ang basket ng malaking open-grid frame na may reinforced side walls at integrated stacking point. Maaaring tipunin ang maraming basket nang patayo upang lumikha ng kumpletong sistema ng pag-load ng furnace, na ginagawang angkop ang disenyo para sa batch production kung saan kailangang iproseso ang ilang layer ng mga bahagi sa isang furnace charge.

Maaaring i-customize ang bawat basket ayon sa mga sukat ng furnace ng customer, geometry ng workpiece, timbang ng pagkarga at proseso ng heat treatment.

Mga Detalye ng Produkto

Malaking Furnace Loading Basket
Sa mga sukat na 1380 × 1230 mm, ang basket na ito ay idinisenyo bilang isang malaking format na furnace loading fixture.
Kung ikukumpara sa maliliit na basket ng bahagi, kailangang suportahan ng malalaking heat treatment fixture ang mas malaking load habang pinapanatili ang dimensional na katatagan sa panahon ng paulit-ulit na pag-init at paglamig.
Ang basket ay nagsasama ng isang reinforced structural framework sa paligid ng perimeter at sa buong gilid ng mga dingding upang magbigay ng suporta sa panahon ng operasyon at paghawak ng furnace.
Ang low-profile na taas nito na 280 mm ay nagbibigay-daan din sa maraming basket na isalansan sa loob ng available na furnace chamber height.

Modular Stackable Design

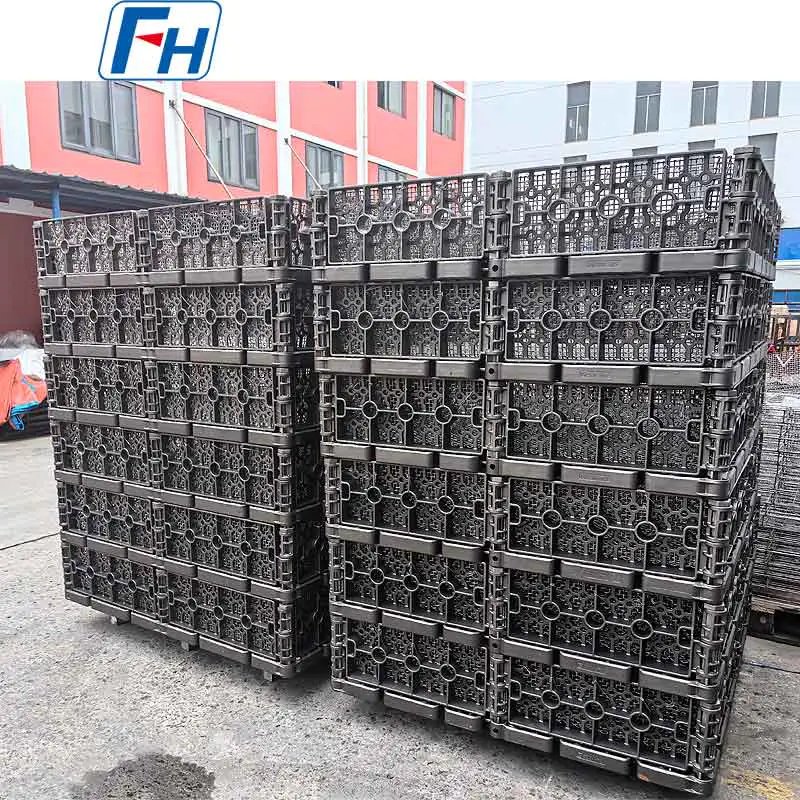

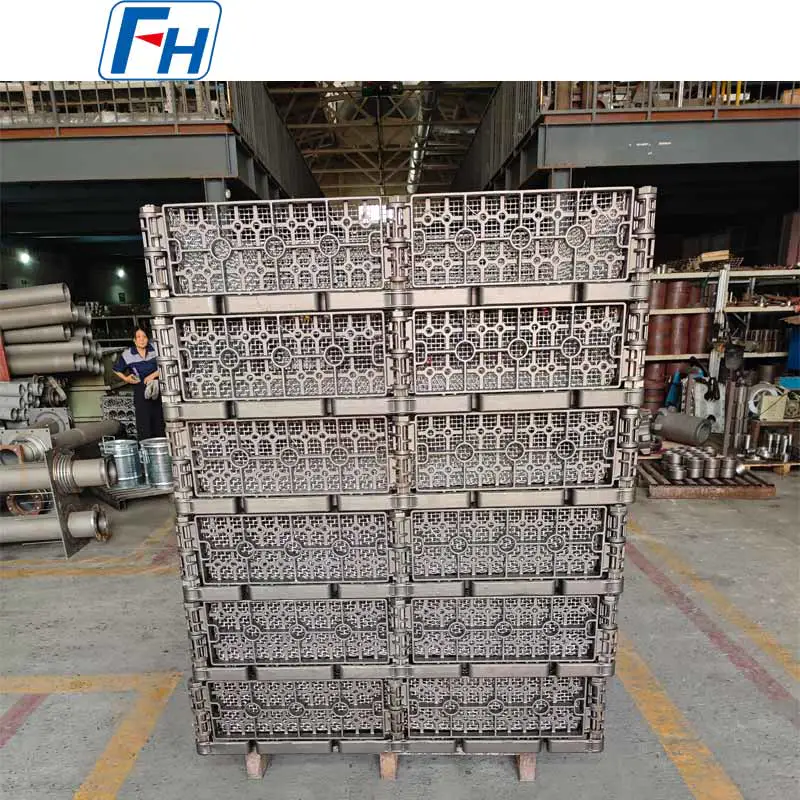

Ang basket ay idinisenyo upang ang ilang mga yunit ay maaaring pagsamahin sa isang vertical loading assembly.
Ang modular arrangement na ito ay nagbibigay ng flexibility para sa iba't ibang production batch.
Depende sa furnace at mga kinakailangan sa paglo-load, maaaring gamitin ng mga customer ang:

• Isang basket

• Ilang nakasalansan na basket

• Isang kumpletong multi-layer loading assembly


Nakakatulong ang stacking structure na mapanatili ang pare-parehong espasyo sa pagitan ng mga layer habang pinapayagan ang furnace chamber na magamit nang mas mahusay.
Para sa mga kapalit na proyekto, ang FH® Alloy ay maaari ding magparami o magdisenyo ng mga kasalukuyang stacking interface ayon sa mga drawing o sample ng customer.

Istruktura ng Open-Grid
Ang disenyo ng open-grid ay nagbibigay ng malaking halaga ng libreng espasyo sa paligid ng mga na-load na bahagi.
Ito ay mahalaga para sa heat treatment fixtures dahil ang basket mismo ay hindi dapat humadlang sa kapaligiran ng furnace o init ng daloy nang hindi kinakailangan.

Ang bukas na istraktura ay maaaring suportahan:

• Sirkulasyon ng kapaligiran ng hurno

• Paglipat ng init sa paligid ng workpiece

• Pagpapalamig ng daloy ng media

• Ibaba ang hindi kinakailangang masa ng kabit

• Mas madaling visual na inspeksyon ng mga na-load na bahagi


Ang pambungad na pattern at mga panloob na posisyon ng suporta ay maaaring iakma ayon sa laki at hugis ng mga bahaging pinoproseso.

HR9 Materyal na Lumalaban sa init
Ang basket na ito ay ginawa mula sa HR9 heat-resistant alloy.
Ang mga heat treatment fixture ay dapat na paulit-ulit na makatiis sa mataas na temperatura, thermal expansion, mechanical loading at cooling cycle. Samakatuwid, ang pagpili ng materyal ay direktang nakakaapekto sa katatagan ng kabit at pagganap ng serbisyo.
Para sa isang basket ng paggamot sa init, ang materyal ay dapat piliin ayon sa kumpletong kapaligiran sa pagtatrabaho, kabilang ang:

• Temperatura ng hurno

• Ang kapaligiran ng hurno

• Oras ng pag-init

• Paraan ng paglamig

• Mag-load sa bawat basket

• Bilang ng mga thermal cycle

• Pamamahagi ng workpiece


Ang FH® Alloy ay maaari ding gumawa ng mga katulad na furnace loading fixture mula sa mga alternatibong materyales na lumalaban sa init kapag kinakailangan.

Reinforced Frame Construction
Ang malalaking furnace basket ay maaaring unti-unting masira kung ang istraktura ay hindi maayos na idinisenyo.

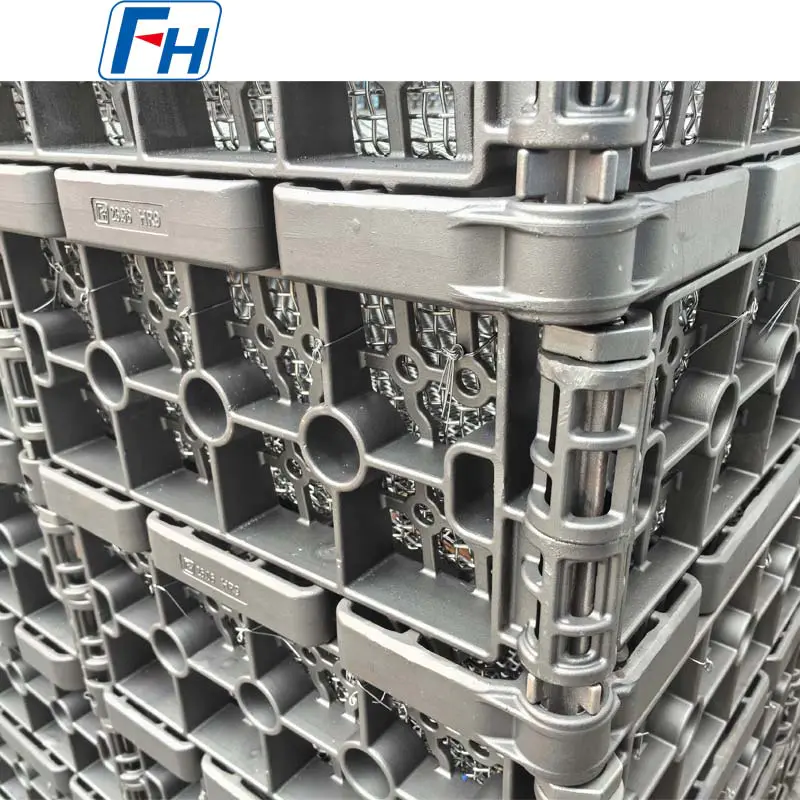

Gumagamit ang disenyong ito ng reinforced frame na may maraming intersection at support section para ipamahagi ang loading sa basket.
Sa halip na umasa lamang sa mas makapal na mga seksyon, dapat balansehin ang isang furnace fixture:
Mechanical Strength Thermal Stability Fixture Timbang Daloy ng Init
Ito ay lalong mahalaga para sa malalaking basket na paulit-ulit na isinalansan, itinataas at nakalantad sa mataas na temperatura.

Idinisenyo para sa Paulit-ulit na Mga Siklo ng Furnace
Sa panahon ng produksyon, ang mga basket ng heat treatment ay paulit-ulit na nakalantad sa:
Naglo-load → Heating → Holding → Cooling → Unloading
Sa pangmatagalang paggamit, ang mga fixture ay maaaring makaranas ng mataas na temperatura na gumagapang, thermal fatigue, oksihenasyon at pagbabago ng dimensional.
Ang istrukturang disenyo ng basket ay samakatuwid ay binuo hindi lamang para sa paunang kapasidad ng pagkarga, kundi pati na rin para sa paulit-ulit na pang-industriyang operasyon.
Maaaring i-optimize ng FH® Alloy ang geometry ng frame at mga posisyon ng suporta ayon sa aktwal na kondisyon sa pagtatrabaho ng customer.

Mga Application sa Paggamot ng init
Maaaring i-customize ang malalaking HR9 furnace basket para sa paghawak ng iba't ibang bahaging pang-industriya, kabilang ang:

• Mga gear

• Mga baras

• Mga singsing

• Mga bahagi ng tindig

• Mga bahagi ng sasakyan

• Mga bahagi ng paghahatid

• Mga huwad na sangkap

• Mga bahagi ng makinarya

• Mga bahagi ng metal na nangangailangan ng batch heat treatment


D Ang magkakaibang mga suporta sa paglo-load ay maaaring isama ayon sa geometry ng bahagi.

Mga Aplikasyon sa Pugon
Ang ganitong uri ng furnace loading basket ay maaaring iakma para sa iba't ibang pang-industriya na kagamitan sa paggamot sa init, kabilang ang:

• Mga batch na hurno

• Mga hurno sa kapaligiran

• Mga hurno ng pagsusubo

• Mga pugon na nagpapatigas

• Carburizing furnaces

• Tempering furnaces

• Patuloy na mga linya ng paggamot sa init

• Iba pang mga pang-industriyang thermal processing system


Ang eksaktong istraktura ng kabit ay dapat itugma sa partikular na furnace at proseso sa halip na piliin lamang ng mga panlabas na sukat.

Custom Furnace Basket Manufacturing
Sinusuportahan ng FH® Alloy ang ganap na na-customize na produksyon ng furnace fixture.

Maaaring magbigay ang mga customer ng:
2D Drawing / 3D Model / Umiiral na Sample / Impormasyon sa Furnace
Maaari naming i-customize ang:

• Pangkalahatang haba

• Lapad

• taas

• Materyal na grado

• Istraktura ng frame

• Pag-aayos ng grid

• Mga posisyon ng pampalakas

• Naglo-load ng mga suporta

• Mga interface ng stacking

• Mga punto ng pag-aangat

• Mga tampok sa paghahanap


Kung ang isang umiiral na kabit ay nakaranas ng pagbaluktot o pag-crack, ang mga customer ay maaari ding magbigay ng mga larawan ng ginamit na basket para sa structural evaluation.

Impormasyon para sa Sipi
Para sa isang custom na furnace basket project, mangyaring magbigay ng maraming impormasyon hangga't maaari:
Impormasyon sa Furnace

• Uri ng hurno

• Mga sukat ng silid

• Temperatura ng pagtatrabaho

• Pinakamataas na temperatura

• Ang kapaligiran ng hurno

• Ikot ng pag-init

• Paraan ng paglamig


Impormasyon sa Workpiece

• Mga sukat ng bahagi

• Timbang ng bahagi

• Bilang ng mga bahagi bawat layer

• Kabuuang pagkarga bawat basket

• Pag-aayos ng paglo-load


Impormasyon sa Kabit

• Mga kinakailangang sukat ng basket

• Bilang ng mga stacking layer

• Mga kasalukuyang guhit

• Mga kasalukuyang larawan ng basket

• Ginustong materyal


Nakakatulong ang mga detalyeng ito na matukoy ang naaangkop na kumbinasyon ng materyal, istraktura at bigat ng kabit.

Proseso ng Paggawa
Maaaring kabilang sa mga custom na heat treatment basket ang mga sumusunod na yugto ng produksyon:
Teknikal na Pagsusuri → Pagkumpirma sa Pagguhit → Paghahanda ng Materyal → Paghahagis → Pagmachining → Pagpupulong → Inspeksyon → Pag-iimpake
Para sa malalaking stackable na basket, ang dimensional na kontrol sa mga lugar ng paghahanap at pagsasalansan ay lalong mahalaga upang ang maramihang mga basket ay ma-assemble nang tama.

Pagsusuri ng Kalidad
Depende sa mga kinakailangan ng proyekto, ang inspeksyon ay maaaring kabilang ang:

• Pangkalahatang sukat

• Geometry ng frame

• Interface ng stacking

• Structural alignment

• Mga pangunahing sukat ng pag-mount

• Kondisyon sa ibabaw

• Angkop sa pagpupulong


Maaaring talakayin ang mga kinakailangan sa inspeksyon na partikular sa customer bago ang produksyon.

Magagamit na Mga Materyal na Lumalaban sa init
Bukod sa HR9, ang FH® Alloy ay maaaring gumawa ng mga furnace basket at heat treatment fixtures mula sa mga materyales tulad ng:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• Iba pang mga haluang metal na lumalaban sa init

• Mga haluang metal na nakabatay sa nikel


Ang pangwakas na materyal ay dapat piliin ayon sa aktwal na temperatura, kapaligiran, paraan ng paglamig at mga kondisyon ng mekanikal na paglo-load.

Mga Custom na Heat Treatment Fixture mula sa FH® Alloy
Dalubhasa ang FH® Alloy sa heat-resistant furnace tooling para sa mga application na pang-industriya na paggamot sa init.

Kasama sa aming custom na hanay ng produkto ang:

• Mga Basket ng Heat Treatment

• Mga Basket na Naglo-load ng Furnace

• Mga Tray ng Heat Treatment

• Heat Treatment Rack

• Mga Base Tray

• Pit Furnace Fixtures

• Mga Custom na Furnace Fixture


Ang produksyon ay maaaring batay sa mga guhit ng customer o aktwal na mga kinakailangan sa pagpapatakbo ng pugon.

Humiling ng Custom na Furnace Basket
Kailangan ng bagong heat treatment loading basket o kapalit na kabit?
Ipadala ang FH® Alloy ng iyong:
Pagguhit ng Mga Dimensyon ng Furnace Working Temperature Atmosphere Cooling Method Workpiece Size Load Capacity
Maaaring suriin ng aming team ang mga kundisyon sa pagpapatakbo at bumuo ng angkop na furnace loading fixture.
FH® Alloy
Mga Custom na Heat Treatment Fixture at Heat-Resistant Alloy Components

FAQ
Q1: Ano ang sukat ng heat treatment basket na ito?
Sinusukat ng basket:
1380 × 1230 × 280 mm
Available ang mga custom na dimensyon.

Q2: Anong materyal ang ginagamit?
Ang produktong ito ay ginawa mula sa HR9 heat-resistant alloy.

T3: Maaari bang isalansan ang mga basket na ito?
Oo. Gumagamit ang basket ng isang stackable na configuration upang maraming unit ang maaaring i-assemble nang patayo sa loob ng furnace.

Q4: Maaari bang baguhin ang panloob na istraktura ng suporta?
Oo. Ang mga posisyon ng suporta, openings at frame geometry ay maaaring iakma ayon sa workpiece.

Q5: Maaari mo bang kopyahin ang aming kasalukuyang basket ng pugon?
Oo. Ang FH® Alloy ay maaaring gumawa ayon sa mga guhit ng customer, mga modelong 3D o mga kasalukuyang sample ng fixture.

T6: Maaari ka bang magdisenyo ng isang kabit kung nagbibigay lamang kami ng impormasyon sa pugon?
Oo. Ang mga sukat ng hurno, temperatura ng pagpapatakbo, kapaligiran, mga kondisyon ng paglamig at impormasyon sa paglo-load ay maaaring gamitin bilang batayan para sa pag-unlad ng kabit.

Q7: Available ba ang ibang heat-resistant alloys?
Oo. Kasama sa mga opsyon sa materyal ang 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT at iba pang mga alloy na lumalaban sa init.
