Mga Bracket ng Suporta sa FH® | Heat Treatment Fixtures Stand

Brand: FH®

Sertipikasyon: ISO9001, ISO14001

Materyal: Steel na lumalaban sa init

Marka ng Materyal: HT

Sukat: 832x190.5x25.4mm o Customized Ayon sa iyong mga Drawings

Operating Temperatura: 980 ℃

MOQ: 2 piraso

Makipag-ugnayan sa Amin

Mga Bracket at Rack Stand ng FH® | Mga Suporta sa Heavy-Duty Heat Treatment Fixture

Mga Pangunahing Benepisyo

Mabigat-Load Bearing
Sinusuportahan ng reinforced na disenyo ang mabibigat na basket stack at malalaking bahagi - pinipigilan ang pagbagsak at pinapanatili ang matatag na pagkarga.
Lakas ng Mataas na Temperatura
Ginawa mula sa mga haluang lumalaban sa init - pinapanatili ang integridad ng istruktura sa mga temperatura ng pagpapatakbo ng furnace hanggang 1150°C.
Precision Welded Construction
Laser TIG welding na may buong penetration – walang mahinang punto, walang spatter, walang weld drop contamination.
Stacking Compatibility
Dinisenyo upang mag-interface nang walang putol sa FH® na mga basket, tray, at grids – pare-pareho ang taas at pagkakahanay.
Mga Custom na Configuration
Anumang taas, lapad, o kapasidad ng pagkarga – idinisenyo para sa iyong partikular na pugon at mga kinakailangan sa bahagi.

Teknikal na Pagtutukoy

Parameter	Halaga
Mga materyales	310S, 1.4806, 1.4848, 1.4849, 2.4879, Inconel
Max. tuloy-tuloy na temp.	450°C – 1200°C (depende sa materyal)
Kapasidad ng pag-load bawat bracket	100 kg – 2000 kg (depende sa disenyo)
Saklaw ng taas	50 mm – 500 mm (custom na available)
Nangungunang interface	Flat / slotted / pin-located / custom
Ibabang interface	Flat / paa / anti-slip
Paggawa	Precision laser/TIG welding
materyal test certificate (MTC) na kasama sa bawat FH® bracket

Bakit Pumili ng FH® Support Brackets?
1. Ang Pundasyon ng Ligtas na Stacking
Ang hindi magandang disenyo o mahinang mga bracket ay sanhi ng:

Hindi pantay na pamamahagi ng load – basket tipping o collapse
Bahagi ng pinsala mula sa mga nahuhulog na basket
Matigas ang ulo pinsala mula sa mga bumabagsak na load
Mga panganib sa kaligtasan ng operator

Ang mga bracket ng suporta ng FH® ay ginawa para sa katatagan at kaligtasan.

2. Gabay sa Pagpili ng Materyal

Material	Max Temp	Pinakamahusay Para sa
Carbon steel	450°C	Low-temp tempering, sensitibo sa gastos
310S	950°C	Pangkalahatang hardening, carburizing
1.4806	1000°C	Mas mataas na temperatura pagsusubo
1.4849	1100°C	Mabibigat na load, mahabang cycle
Inconel	1150°C	Matinding temperatura

3. Mga Pagpipilian sa Disenyo

Uri	Pinakamahusay Para sa	Pangunahing Tampok
Nakapirming taas	Karaniwang stacking	Simple, malakas, cost-effective
Madaling iakma	Variable load heights	Pagsasaayos ng pin o turnilyo
Pagtitiklop	Imbakan kapag hindi ginagamit	Mga hinged na binti, nakakatipid sa espasyo
Modular	Maramihang mga pagsasaayos	Mapagpapalit na mga extension

Mga aplikasyon

1. Suporta para sa mga nakasalansan na basket sa mga box furnace

2. Layer separation sa pit / well-type furnaces

3. Bottom risers para sa sirkulasyon ng gas sa ilalim ng mga tray

4. Mga spacer sa pagitan ng mga bahaging layer

5. Suporta para sa mahaba o awkward na mga bahagi

6. Lahat ng uri ng pugon: kahon, hukay, ilalim ng kotse, kampana

Talahanayan ng Marka ng Materyal:

Steel na lumalaban sa init
/	GB	DIN	ASTM	JIS	Komposisyon ng kemikal (%)								Pinakamataas na Temperatura ng Operasyon
/	GB	DIN	ASTM	JIS	C	Si	Mn	Cr	Ni	Nb/Cb	Mo	Iba pa	Pinakamataas na Temperatura ng Operasyon
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30 - 0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050 ℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19.00 - 23.00	8.00 - 12.00	-	≤0.50	-	950 ℃
3	ZG30Cr28Ni10	-	SIYA	SCH17	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050 ℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050 ℃
5	ZG30Cr28Ni16	-	HI	SCH18	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100 ℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0.30 - 0.50	≤1.75	≤1.50	23.00 - 27.00	19.00 - 22.00	-	≤0.50	-	1100 ℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	≤2.00	≤2.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100 ℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020 ℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35 - 0.70	≤2.00	≤2.00	15.00 - 19.00	33.00 - 37.00	-	≤0.50	-	1000 ℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80 - 1.80	≤0.50	-	1100 ℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20- 1.80	≤0.50	-	1100 ℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80 - 1.80	≤0.50	-	1050 ℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100 ℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50 - 1.50	≤0.50	-	1050 ℃
15	ZG45Cr12Ni60	-	HW	-	0.35 - 0.75	≤2.00	≤2.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100 ℃
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	≤2.00	≤2.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100 ℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	Co:48.0 - 52.0	1200 ℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	Co:48.0 - 52.0	1200 ℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27.00 - 30.00	47.00 - 50.00	-	≤0.50	W:4.0 - 5.5	1200 ℃

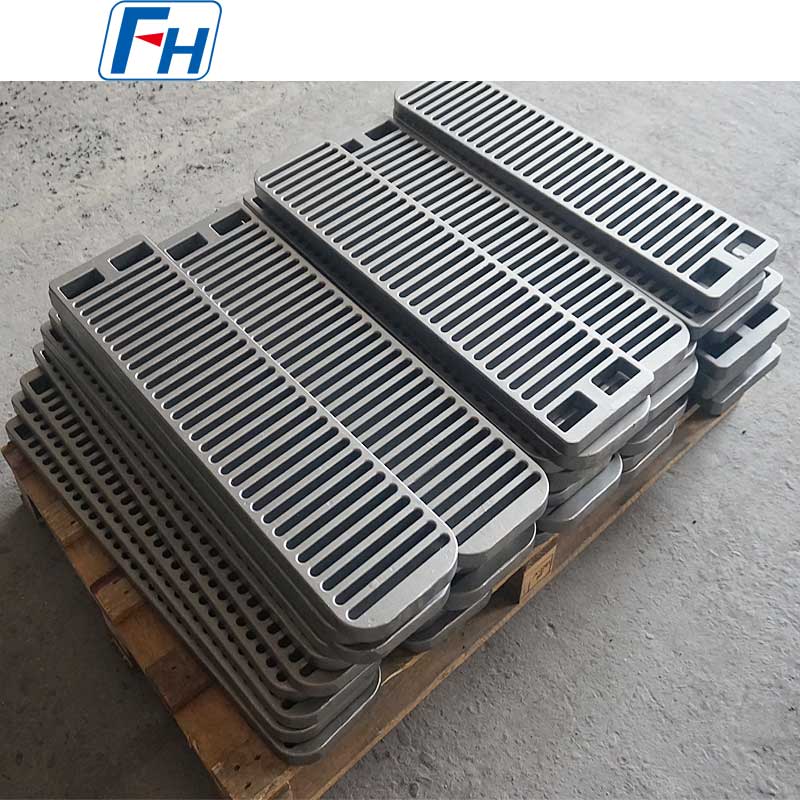

Mga Tunay na Larawan ng FH® Heat Treatment Fixtures

Proseso ng Pag-order

Magbigay ng kinakailangang taas, lapad, at kapasidad ng pagkarga
Tukuyin ang operating temperatura at kapaligiran
Ang FH® ay nagmumungkahi ng materyal at disenyo
Produksyon: 7–15 araw ng trabaho
Kasama sa paghahatid ang MTC at ulat ng inspeksyon

FAQ:
Q1: Anong materyal ang inirerekomenda mo para sa mga bracket ng suporta?
A: Para sa ≤700°C: 310S. Para sa 950°C carburizing: 1.4849. Para sa >1000°C: Inconel. Available lang ang carbon steel para sa mababang temperatura (≤450°C).

Q2: Maaari ka bang gumawa ng mga bracket sa isang tiyak na taas?
A: Oo – anumang taas mula 50 mm hanggang 500 mm. Nag-aalok din kami ng mga adjustable na disenyo para sa variable na pangangailangan sa stacking.

Q3: Gaano karaming timbang ang maaaring suportahan ng isang bracket?
A: Ang mga karaniwang disenyo ay sumusuporta sa 100–500 kg bawat bracket. Sinusuportahan ng mga heavy-duty na bersyon ang hanggang 2000 kg bawat bracket. Sabihin sa amin ang iyong kinakailangan sa pagkarga.

Q4: Ang mga bracket ba ay nasa set?
A: Oo – karaniwang 4 na bracket bawat layer (isa bawat sulok). Available ang mga custom na dami.

Q5: Ano ang iyong warranty?
A: 12 buwan laban sa mga depekto sa pagmamanupaktura. Hindi sakop ang normal na pagsusuot, creep, at thermal fatigue.
