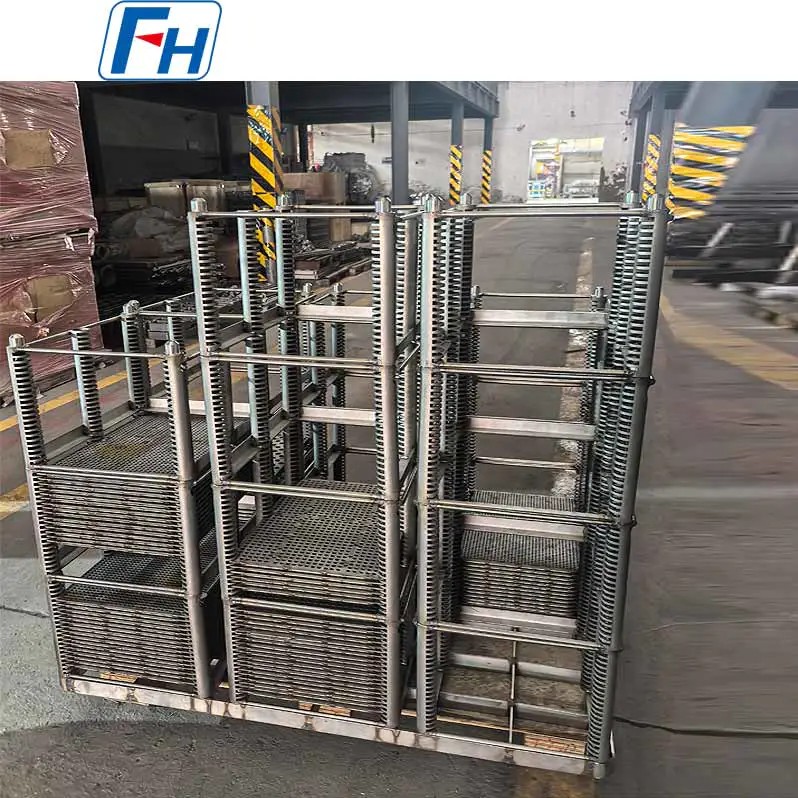

Bakit Mahalaga ang Heat Treatment Fixtures?

Mga kagamitan sa paggamot sa init nagsisilbing mahalagang interface sa pagitan ng mga workpiece at thermal processing equipment. Direktang namamahala sa kanilang disenyo, pagpili ng materyal, at kalidad ng pagmamanupaktura pagkakapareho, pag-uulit, at panghuling kalidad ng produkto ng buong ikot ng paggamot sa init. Sa pang-industriyang produksyon, humigit-kumulang 30%–40% ng mga depekto sa paggamot sa init—gaya ng pagbaluktot, oksihenasyon, at hindi pantay na carburization—ay direktang nauugnay sa hindi tamang disenyo o paggamit ng fixture. Samakatuwid, ang pagpili ng tamang kabit sa paggamot ng init ay hindi isang pangalawang desisyon sa pagpapatakbo ngunit isang strategic factor na tumutukoy sa tagumpay o pagkabigo ng thermal process.

Mula sa isang praktikal na pananaw sa engineering, ang mga heat treatment fixture ay dapat na magkasabay na matugunan ang tatlong pangunahing pamantayan sa pagganap: mataas na temperatura na katatagan ng istruktura (pagpapanatili ng hugis at kapasidad na nagdadala ng pagkarga sa mga target na temperatura), kahusayan ng thermal conductivity (pagtitiyak ng pare-parehong pag-init ng mga workpiece), at pagkakatugma ng kemikal (pag-iwas sa masamang reaksyon sa mga atmospheres ng furnace o ibabaw ng workpiece). Ang kawalan ng alinman sa mga sukatang ito ay magreresulta sa mataas na batch scrap rates o makabuluhang pagtaas ng pagkonsumo ng enerhiya.

Paano Binibigyang-diin ng Pagpili ng Materyal ang Performance ng Fixture at Longevity

Mga Karaniwang Materyal na Alloy na Lumalaban sa init at ang Kanilang Mga Saklaw ng Temperatura sa Pagpapatakbo

Ang mga pangunahing pagsasaalang-alang para sa heat treatment fixture Ang mga materyales ay patuloy na lakas sa mataas na temperatura, paglaban sa oksihenasyon, at paglaban sa carburization. Ang iba't ibang mga haluang metal ay angkop sa mga natatanging temperatura ng proseso at mga kondisyon ng atmospera; Ang hindi tamang pagpili ng materyal ay nananatiling isa sa mga nangungunang sanhi ng napaaga na pagkabigo ng kabit.

Mga Karaniwang Mode ng Pagkabigo at Mga Istratehiya sa Pag-iwas

Ang mga heat treatment fixture ay nahaharap sa maraming panganib ng pagkasira sa panahon ng matagal na mataas na temperatura na paikot na serbisyo. Ang pinakakaraniwang mga mode ng pagkabigo ay kinabibilangan ng:

• Thermal fatigue cracking : Ang mga paulit-ulit na ikot ng pag-init-paglamig ay nag-iipon ng mga panloob na stress, na may mga microcrack na karaniwang nagsisimula pagkatapos 500–800 cycle at kalaunan ay dumadami sa pamamagitan ng kapal ng mga bali.
• Gapang na pagpapapangit : Sa ilalim ng matagal na pag-load ng mataas na temperatura, ang mga materyales ay sumasailalim sa hindi maibabalik na plastic deformation. Para sa 1.4848 haluang metal sa 900°C at 50 MPa stress, maaaring umabot ang creep strain 2%–3% pagkatapos ng 1,000 oras , direktang ikompromiso ang katumpakan ng pagpoposisyon ng fixture.
• Pagkasira ng carburization : Sa mga kapaligirang mayaman sa carbon, ang mga atomo ng carbon ay kumakalat sa mga hangganan ng butil na bumubuo ng mga brittle carbide phase, na nagdudulot ng kapansin-pansing pagbawas sa katigasan ng materyal at mataas na panganib sa pagkabali.
• Pag-aaksaya ng oksihenasyon : Sa oxidizing atmospheres, ang surface oxide scales ay patuloy na lumalapot at lumulubog, na humahantong sa cross-section reduction at degraded load-bearing capacity.

Upang mapagaan ang mga mode na ito ng pagkabigo, karaniwang ginagamit ng pagsasanay sa engineering ang mga sumusunod na hakbang: pagpili ng mga materyales na may mataas na haluang metal na nakabatay sa nikel upang mapahusay ang resistensya ng creep; paglalapat ng mga anti-oxidation coatings sa mga ibabaw ng kabit; pag-optimize ng mga rate ng pag-init-paglamig upang mabawasan ang thermal shock; at pagtatatag ng regular na inspeksyon at pagpapalit ng mga protocol upang mahuli ang pagkasira bago ang sakuna na kabiguan.

Aling Mga Uri ng Fixture ang Tutugma sa Iyong Configuration ng Furnace at Mga Kinakailangan sa Proseso

Mga Primary Fixture Form ayon sa Kategorya ng Furnace

Ang iba't ibang uri ng furnace ay nagpapataw ng mga pangunahing kinakailangan sa geometry ng fixture, katumpakan ng dimensional, at pamamaraan ng paglo-load. Ang hindi pagkakatugma sa pagitan ng fixture at furnace ay hindi lamang nakakabawas sa kahusayan sa produksyon ngunit maaari ring lumikha ng mga panganib sa kaligtasan.

Mga Pagsasaalang-alang sa Engineering sa Fixture Structural Design

Ang disenyo ng istruktura ng fixture ay nangangailangan ng maingat na balanse sa pagitan density ng paglo-load at pagkakapareho ng daloy ng init . Sa mga proseso ng carburizing, halimbawa, ang hindi sapat na espasyo ng workpiece ay naghihigpit sa sirkulasyon ng atmospera at gumagawa ng hindi pantay na lalim ng case; ang sobrang espasyo ay binabawasan ang kapasidad sa paglo-load ng furnace at pinapataas ang pagkonsumo ng enerhiya ng yunit. Ang karanasan sa engineering ay nagpapahiwatig na ang pinakamababang agwat sa pagitan ng mga katabing workpiece sa carburizing fixtures ay dapat mapanatili sa 15–25 mm upang matiyak ang sapat na sirkulasyon ng kapaligiran.

Ang dead weight ng fixture ay isa pang kritikal na salik. Sa mga aplikasyon ng pit furnace, ang pinagsamang bigat ng fixture at workpiece ay kadalasang umaabot daan-daang kilo hanggang ilang tonelada , na nangangailangan ng pagsususpinde at mga istruktura ng suporta na idinisenyo na may sapat na mga margin sa kaligtasan—karaniwang isang kadahilanan sa kaligtasan na hindi bababa sa 3.0 . Higit pa rito, ang thermal mass ng kabit mismo ay direktang nakakaapekto sa oras ng pag-init at pagkonsumo ng enerhiya; ang magaan na disenyo ay nag-aalok ng makabuluhang halaga sa pagtitipid ng enerhiya. Bawat 10% ang pagbabawas sa timbang ng kabit ay maaaring paikliin ang oras ng pag-init ng isang average ng 5%–8% .

Anong Mga Proseso ng Manufacturing ang Nagbabagong Disenyo sa Mga Maaasahang Fixture

Paghahambing ng Mga Pangunahing Ruta sa Paggawa

Ang pagmamanupaktura ng heat treatment fixture ay pangunahing sumusunod sa tatlong mga ruta ng proseso: casting, welding/assembly, at precision machining. Ang bawat ruta ay angkop sa iba't ibang antas ng pagiging kumplikado at mga kinakailangan sa katumpakan.

• Precision casting : Tamang-tama para sa kumplikado, lubos na pinagsama-samang mga fixture tulad ng mga tray ng pulot-pukyutan at hindi regular na mga frame ng suporta. Nakakamit ng paghahagis ng pamumuhunan ang dimensional na katumpakan ng ±1.5 mm may pagkamagaspang sa ibabaw Ra ng 6.3–12.5 μm . Ang kalamangan ay nakasalalay sa pagbuo ng mga kumplikadong panloob na cavity at manipis na pader na istruktura, kahit na ang mga lead time ng produksyon ay mas mahaba at mas mataas ang mga gastos sa tooling.
• Welded na pagpupulong : Angkop para sa malaki o modular na mga fixture na gawa mula sa karaniwang mga seksyon at mga plato. Ang mga welded fixture ay nag-aalok ng kakayahang umangkop sa produksyon at mas maikling mga ikot ng paghahatid, ngunit ang mga weld zone ay kumakatawan sa mga mahihinang link sa ilalim ng thermal fatigue. Ang mga de-kalidad na welded fixture ay nangangailangan 100% kwalipikasyon sa weld inspection at post-weld stress relief heat treatment.
• Pagpupulong ng makina : Inilapat sa high-precision positioning fixtures, tulad ng mga nakalaang jig para sa aero-engine blade heat treatment. Tinitiyak ng CNC machining na ang mga kritikal na lugar sa paghahanap ay nakakamit ng katumpakan ng ±0.05 mm , nakakatugon sa mahigpit na mga kinakailangan sa pagkontrol ng pagbaluktot ng precision thermal processing.

Mga Checkpoint ng Kritikal na Quality Control

Ang kontrol sa kalidad para sa mga heat treatment fixture ay sumasaklaw sa buong proseso ng pagmamanupaktura, na may mga pangunahing inspeksyon na node kabilang ang:

1. Pagtanggap ng hilaw na materyal : Ang pagsusuri ng spectroscopic ay nagpapatunay ng pagsunod sa komposisyon ng kemikal; ang inspeksyon ng metallograpiko ay nagpapatunay sa laki ng butil na hindi mas magaspang kaysa ASTM 4 , tinitiyak ang pundasyon para sa pagganap ng mataas na temperatura.
2. Pagsusuri ng katumpakan ng sukat : Pag-verify ng CMM ng mga kritikal na sukat ng pagpupulong, na may kontrol sa flatness error sa loob ±2 mm/m .
3. Hindi mapanirang pagsubok : X-ray o ultrasonic inspeksyon para sa internal shrinkage porosity at inclusions sa castings; magnetic particle o penetrant inspection para sa mga bitak sa ibabaw at malapit sa ibabaw.
4. Pagpapatunay ng pagganap na may mataas na temperatura : Sumasailalim ang mga sample fixture 24–48 oras mga pagsubok sa paghawak ng pagkarga sa mga target na temperatura ng serbisyo upang i-verify na ang creep deformation ay nananatili sa loob ng mga pinapayagang limitasyon.

Paano Pina-maximize ng Pamamahala sa Buhay ng Serbisyo at Pag-optimize ng Gastos ang Fixture ROI

Karaniwang Data ng Buhay ng Serbisyo at Mga Salik na Nakakaimpluwensya

Ang buhay ng serbisyo ng heat treatment fixtures malaki ang pagkakaiba-iba depende sa materyal, proseso, at mga kondisyon ng pagpapatakbo. Sa ilalim ng kumbensyonal na mga kondisyon ng carburizing (930°C, 8–12 oras na cycle), ang karaniwang buhay ng serbisyo para sa iba't ibang materyal na kabit ay ang mga sumusunod:

Mga Praktikal na Istratehiya para sa Extension ng Buhay at Pagbawas ng Gastos

Ang pagpapahaba ng buhay ng serbisyo ng fixture at pagbabawas ng mga gastos sa bawat-init na paggamot ay maaaring lapitan mula sa maraming dimensyon:

• Namarkahan na diskarte sa paggamit : Mag-deploy ng mga bagong fixture para sa mga prosesong may pinakamahigpit na pagbaluktot at mga kinakailangan sa katumpakan, pagkatapos ay unti-unting i-downgrade ang mga ito sa hindi gaanong hinihingi na mga application, na nag-maximize ng halaga sa buong lifecycle.
• Pana-panahong pagkukumpuni at pagsasaayos : Ang mga fixture na may localized distortion o minor cracking ay maaaring maibalik sa pamamagitan ng straightening, weld repair, at re-heat-treatment, pagpapahaba ng buhay ng serbisyo sa pamamagitan ng 30%–50% .
• Pag-optimize ng kondisyon ng pagpapatakbo : Kontrolin ang mga rate ng pag-init sa hindi hihigit sa 150°C/oras upang maiwasan ang thermal shock; sa mga proseso ng carburizing, magsagawa ng regular na carbon burn-off upang mabawasan ang chemical attack mula sa carbon buildup.
• Pamamahala ng imbentaryo at pag-ikot : Panatilihin ang komprehensibong mga tala ng fixture sa pagsubaybay sa bilang ng ikot, data ng inspeksyon, at kasaysayan ng pagpapanatili, na nagbibigay-daan sa pagpapalit ng preventive na nakabatay sa kondisyon at pag-iwas sa mga hindi inaasahang pagkaantala sa produksyon.

Anong Desisyon Framework ang Tinitiyak na Pipiliin Mo ang Pinakamainam na Fixture para sa Iyong Proseso

Nahaharap sa maraming materyal, istruktura, at mga pagpipilian sa supplier, ang isang sistematikong balangkas ng pagpili ay nagbibigay-daan sa pinakamainam na paggawa ng desisyon. Ang sumusunod na priority sequence ay inirerekomenda para sa pagsusuri:

1. Iproseso muna ang compatibility : Kumpirmahin na ang pinakamataas na temperatura ng serbisyo ng kabit, pagiging tugma sa kapaligiran, at kapasidad na nagdadala ng pagkarga ay nakakatugon sa mga kinakailangan sa target na proseso—ito ay mga hindi matatawaran na mahigpit na hadlang.
2. Pag-verify ng kakayahang umangkop sa hurno : I-verify na ang mga dimensyon ng fixture, geometry ng interface, at mga paraan ng paglo-load ay ganap na tugma sa mga kasalukuyang kagamitan sa furnace; magbigay ng mga drawing ng furnace chamber sa mga supplier para sa kumpirmasyon kung kinakailangan.
3. Pagtatasa ng gastos sa siklo ng buhay : Kalkulahin ang per-cycle na amortized na gastos sa buong buhay ng serbisyo ng fixture sa halip na ihambing ang mga paunang gastos sa pagbili. Isang kabit na tumatagal 1,000 cycle ay maaaring maghatid ng mas mababang gastos sa bawat cycle kaysa sa isang mas mababang presyo na alternatibong tumatagal lamang 300 cycle .
4. Kakayahan ng supplier at katiyakan sa paghahatid : Suriin ang katatagan ng pinagmumulan ng materyal ng supplier, mga sistema ng kontrol sa kalidad ng pagmamanupaktura, at makasaysayang pagganap sa oras na paghahatid upang matiyak ang maaasahang pangmatagalang supply.
5. Pag-customize at teknikal na suporta : Para sa mga espesyal na workpiece o proseso ng nobela, ang kakayahan ng supplier na magbigay ng pag-optimize ng disenyo at pakikipagtulungan sa proseso ay kumakatawan sa makabuluhang pangmatagalang halaga ng partnership.

Sa pamamagitan ng paglalapat ng sistematikong balangkas na ito, makakamit ng mga tagagawa ang pinakamainam na kahusayan sa ekonomiya sa pamumuhunan ng fixture habang sinisigurado ang kalidad na pundasyon na kinakailangan para sa patuloy na pagpapabuti sa mga proseso ng paggamot sa init.
