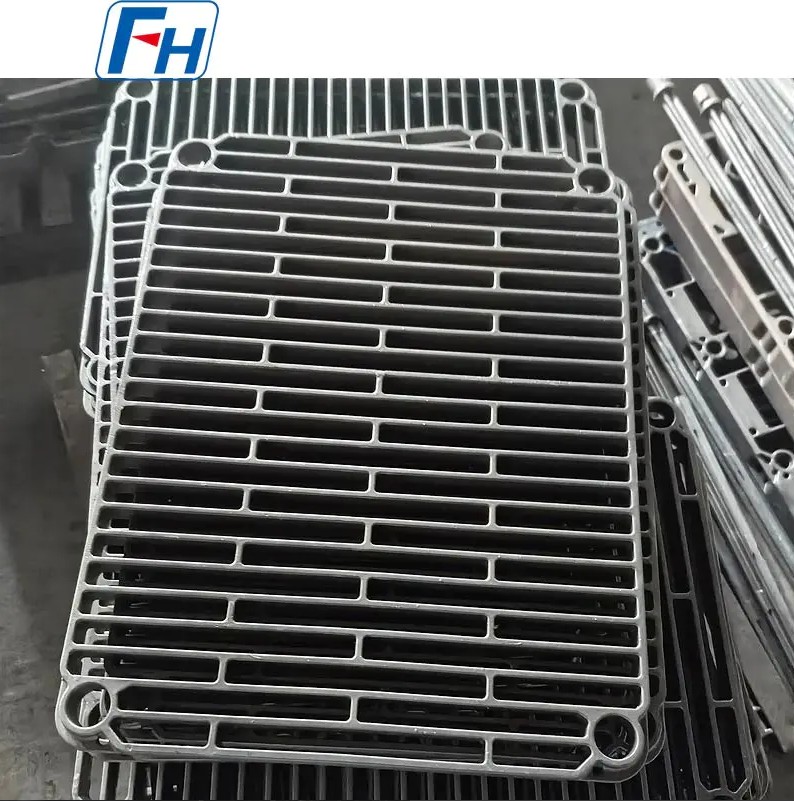

Bakit Nababawal o Nabibitak ang Mga Tray ng Heat Treatment?

Non-Uniform Thermal Cycling: Ang Pangunahing Driver ng Warping at Cracking

Ang isang furnace control thermocouple ay maaaring kumpirmahin ang target na average na temperatura, ngunit ang mga makabuluhang gradient ng temperatura ay maaari pa ring umiral side-to-side, top-to-bottom, at front-to-back sa loob ng chamber. Habang paulit-ulit na nagpapainit at lumalamig ang isang tray sa pamamagitan ng mga gradient na ito, ang iba't ibang mga zone ay lumalawak at kumukurot sa iba't ibang mga rate, na bumubuo ng pinagsama-samang thermal stress.

Sa tuluy-tuloy na heat treatment furnace, ang temperatura sa ibabaw ng furnace roller ay maaaring umindayog mula sa humigit-kumulang 200°C hanggang lampas 900°C sa loob lamang ng ilang minuto. Ang mga heat treatment tray ay sumasailalim sa mas maraming loading at unloading cycle bawat araw kaysa sa mga tipikal na furnace roller, kaya malaki ang naipon na thermal shock. Kapag lumampas na ang naka-localize na stress sa lakas ng ani ng materyal, ang tray ay magsisimulang yumuko, mag-twist, o mag-warp. Kung ang stress ay patuloy na tumutok nang walang lunas, ang bali ay sumusunod.

Mga Kakulangan sa Structural Design: Thermal Expansion na Walang Mapupuntahan

Kapag uminit ang tray mula sa temperatura ng silid hanggang 1,000°C, ang linear expansion ay maaaring umabot sa 10 mm hanggang 15 mm bawat metrong haba. Kung ang disenyo ay hindi nagsasama ng mga expansion gap o nababaluktot na mga istruktura ng koneksyon, ang thermal expansion na iyon ay walang release path - ang stress ay direktang nag-iipon sa weld joints at kalaunan ay nagiging sanhi ng pag-crack.

Ang kapal ng pader ay pantay na mahalaga. Ang pangunahing tray wall ay karaniwang umaabot mula 8 mm hanggang 20 mm. Ang mga pader na masyadong manipis ay kulang sa lakas at mabilis na nag-oxidize; ang mga pader na masyadong makapal ay nagpapataas ng thermal mass, nagpapahaba ng mga ikot ng pag-init, at nagpapatindi ng thermal stress. Ipinapakita ng empirical data na sa bawat 2 mm na pagtaas ng kapal ng pader, ang timbang ng tray ay tumataas ng humigit-kumulang 15%, habang ang high-temperature creep life ay bumubuti ng humigit-kumulang 5%. Ang pag-optimize ng balanse sa pagitan ng structural strength at thermal efficiency ay kaya mahalaga.

Para sa rib layout, pinapataas ng mga honeycomb structure ang tray stiffness ng higit sa 40% kumpara sa conventional radial ribs, habang sabay-sabay na binabawasan ang timbang at pagpapabuti ng furnace gas circulation — pinapanatili ang pagkakapareho ng temperatura ng workpiece sa loob ng ±5°C. Ang katigasan ng bottom track ay dapat na 30 hanggang 50 HBW na mas mababa kaysa sa furnace roller upang maiwasan ang pinsala sa mga mamahaling roller surface.

Maling Pagpili ng Materyal: Mabilis na Bumababa ang Pagganap ng Mataas na Temperatura

Ang mga ordinaryong carbon steel tray ay mabilis na nawawalan ng lakas at paglaban sa oksihenasyon sa itaas ng 900°C. Heat-resistant alloy steel castings — gaya ng grades 1.4848, 1.4849, 2.4879, at SCH13 — karaniwang naglalaman ng 10% hanggang 30% chromium na may nickel at molybdenum na mga karagdagan, na bumubuo ng isang matatag na austenitic o austenitic-ferritic microstructure. Nagbibigay-daan ito sa mga tray na gumana nang maaasahan sa mga kapaligiran sa pagitan ng 900°C at 1,150°C, na naghahatid ng buhay ng serbisyo nang tatlo hanggang limang beses na mas mahaba kaysa sa mga ordinaryong carbon steel tray.

Ang Chromium ay bumubuo ng isang siksik na Cr₂O₃ oxide film sa ibabaw na humaharang sa karagdagang oxygen diffusion, nagpapabagal sa parehong mataas na temperatura na oksihenasyon at ang simula ng thermal fatigue cracking. Bukod pa rito, ang mga casting na hindi sumailalim sa normalizing at tempering upang mapawi ang natitirang stress mula sa proseso ng pag-cast ay magsisimulang mag-crack nang mas maaga, dahil natambak ang operational thermal stress sa ibabaw ng dati nang natitirang stress.

Mga Error sa Operasyon at Pagpapanatili: Mga Nakatagong Accelerator ng Pagkabigo

Kahit na may tamang pagpili ng materyal at mahusay na disenyo ng istruktura, ang hindi magandang kasanayan sa pagpapatakbo ay maaaring makabuluhang paikliin ang buhay ng tray. Ang pinakakaraniwang mga puwang sa pamamahala sa antas ng larangan ay kinabibilangan ng:

• 01 Naglo-load ng isang tray na lampas sa 85% ng na-rate na kapasidad ng disenyo nito, na lumilikha ng mga localized na konsentrasyon ng stress na nagpapasimula ng maagang deformation.
• 02 Tumatakbo sa aktwal na temperaturang mas mababa sa 50°C sa ibaba ng pinakamataas na na-rate na temperatura ng serbisyo ng materyal, na walang iniiwan na margin sa kaligtasan para sa mga aksidenteng overheating na mga kaganapan.
• 03 Mga maling mekanismo ng paglipat — mga pusher rod, pusher head, handler head — na naglalapat ng tuluy-tuloy na lateral force, nagpapabilis ng pagkasira at pagbaluktot sa paglipas ng panahon.
• 04 Nilaktawan ang mga komprehensibong dimensional na inspeksyon bawat 500 cycle ng furnace; patuloy na paggamit kapag ang kritikal na pagpapapangit ng dimensyon ay lumampas na sa 3 mm.
• 05 Non-uniform quench cooling na lumilikha ng matalim na gradient ng temperatura sa pagitan ng mga workpiece at tray, na nagdudulot ng biglaang thermal shock.

Paano Matukoy Kung Kailangang Palitan ang Tray

Dapat tumuon ang inspeksyon sa tray sa tatlong dimensyon: flatness, squareness, at pangkalahatang proporsyonal na integridad. Ang mga tray ay dapat manatiling patag at pantay sa lapad at haba. Ang sagging, bowing, warping, o twisting ay nakakasagabal sa maayos na paghawak ng materyal sa loob ng furnace at maaaring mag-trigger ng mga hindi inaasahang paghinto ng kagamitan.

Pinakamainam na suriin ang pagiging parisukat gamit ang isang parisukat ng karpintero na inilapat sa bawat isa sa apat na sulok. Anumang out-of-square na kundisyon ay maaaring magdulot ng mga problema sa pagsubaybay sa furnace conveyance system, na nag-uudyok ng kaskad ng mga pangalawang pagkabigo. Ang mga tray na nagpapakita ng mga malalaking umbok o malalaking putol na lumalabas sa orihinal na sukat ng pagpapaubaya ay dapat na alisin kaagad sa serbisyo sa halip na ayusin at gamitin muli.

Ang pagtatayo ng mga inspeksyon sa tray sa naka-iskedyul na pagsara ng maintenance ng furnace sa tag-araw o taglamig ay isang praktikal na paraan upang ma-institutionalize ang prosesong ito at mahuli ang mga problema bago ito lumaki sa magastos na pagkaantala sa produksyon.

Mga Pangunahing Istratehiya upang Palawigin ang Buhay ng Serbisyo ng Tray

Sa antas ng materyal, ang pagtukoy sa mga heat-resistant na alloy na casting na sumailalim na sa normalizing at tempering ay nag-aalis ng natitirang casting stress bago pa man mapunta sa serbisyo ang tray. Sa antas ng istruktura, tinitiyak na ang disenyo ay nagsasama ng thermal expansion compensation — sa pamamagitan ng honeycomb ribs, flexible joints, at sapat na expansion gaps — namamahagi ng stress sa halip na pag-concentrate ito. Sa antas ng proseso, binabawasan ng unti-unting pag-init at paglamig ng mga rampa ang thermal shock; ang oil quenching ay bumubuo ng makabuluhang mas mababang thermal stress kaysa sa water quenching, habang ang air quenching ay nababagay sa mga application kung saan ang distortion control ay mahalaga kaysa sa maximum hardness.
