Paano Pina-maximize ng Mga Tray ng Heat Treatment ang Industrial Furnace Efficiency at Buhay ng Serbisyo

Mga Tray ng Heat Treatment ay mga pangunahing bahagi ng tooling na ginagamit sa mga industriyal na heat treatment furnace upang hawakan ang mga workpiece sa panahon ng pag-init, pagsusubo, tempering, at iba pang mga thermal na proseso. Ang pagpili ng materyal, disenyo ng istruktura, at mga proseso ng pagmamanupaktura ay direktang tumutukoy sa kalidad ng paggamot sa init, kahusayan sa produksyon, at buhay ng serbisyo ng kagamitan. Ang mga custom-built na tray na ginawa mula sa mga premium na heat-resistant na alloy na bakal (tulad ng 1.4848, 1.4849, 2.4879, SCH13, atbp.) ay maaaring gumana nang matatag sa pangmatagalan sa mga kapaligirang may mataas na temperatura mula 900°C hanggang 1150°C, na naghahatid ng mas mahabang buhay ng serbisyo ng carbon steel kumpara sa ordinaryong tray ng 3 hanggang 5 beses. . Ang mga tray na ito ay kailangang-kailangan na pangunahing kagamitan sa precision metalworking, aerospace, automotive manufacturing, at iba pang sektor.

Functional Positioning at Application Scenario ng Heat Treatment Trays

Ang mga heat treatment tray ay gumaganap ng tatlong pangunahing function sa mga industriyal na furnace: load bearing, positioning, at heat transfer. Depende sa uri ng furnace at mga kinakailangan sa proseso, ang mga tray ay maaaring ikategorya sa maraming uri, bawat isa ay naka-optimize sa istruktura para sa mga partikular na sitwasyon ng aplikasyon.

Pangunahing Uri ng Tray ayon sa Pag-uuri ng Furnace

• Well-type na Furnace Base Tray : Ginagamit para sa ilalim na suporta sa well-type/pit furnace, nagdadala ng mabibigat na patayong karga, karaniwang nagtatampok ng radial rib structures
• Mga Roller Hearth Tray : Ginagamit sa tuluy-tuloy na roller hearth furnace, na may mga track o grooves sa ibaba upang tumugma sa furnace rollers, na nagbibigay-daan sa tuluy-tuloy na conveying
• Mga Tray na Uri ng Kahon : Angkop para sa mga batch-type na box furnace, karamihan ay hugis-parihaba na flat o grid structure para sa madaling pag-load at pag-unload ng forklift
• Mga Tray na Uri ng Track para sa Mga Tuloy-tuloy na Furnace : Ginagamit sa automated na tuloy-tuloy na mga linya ng produksyon, nakikipagtulungan sa mga pusher o conveyor chain para sa batch na awtomatikong pagproseso
• Mga Universal Tray para sa Multi-purpose Furnace : Tugma sa maraming uri ng furnace, mataas na standardized na istraktura, na angkop para sa small-to-medium batch na multi-variety production

Karaniwang Mga Patlang ng Application

Pangunahing Pagpili ng Materyal: Paghahambing ng Pagganap ng Mga Alloy na Steel na Lumalaban sa init

Pagpili ng materyal para sa mga tray ng paggamot sa init ay ang pangunahing kadahilanan na tumutukoy sa kanilang pagganap at buhay ng serbisyo. Ang iba't ibang komposisyon ng haluang metal ay nagbibigay ng natatanging pagganap ng mataas na temperatura at mga mekanikal na katangian.

Mga Katangian ng Mga Karaniwang Ginagamit na Materyal na Alloy na Lumalaban sa init

Mga Pangunahing Prinsipyo para sa Pagpili ng Materyal : Ang mga tray na tumatakbo sa carburizing atmosphere ay dapat unahin ang mga high-chromium-nickel alloys (tulad ng 1.4848, 1.4849), dahil ang chromium ay bumubuo ng isang siksik na Cr₂O₃ na protective film sa ibabaw na epektibong pumipigil sa pagpasok ng carbon atom sa matrix. Sa mga purong oksihenasyon na kapaligiran, ang nilalaman ng nikel ay maaaring naaangkop na bawasan upang makontrol ang mga gastos, ngunit ang nilalaman ng chromium ay dapat manatili sa itaas ng 20% ​​upang mapanatili ang paglaban sa oksihenasyon.

Mga Mahahalaga sa Structural Design: Mga Pangunahing Salik na Nakakaapekto sa Buhay ng Serbisyo

Ang istrukturang disenyo ng mga tray ng heat treatment ay nangangailangan ng pagbabalanse ng load-bearing capacity, thermal uniformity, at thermal stress relief. Ang hindi tamang istraktura ay ang pangunahing sanhi ng napaaga na pagkabigo ng tray (pagpapangit, pag-crack, pagbagsak ng creep).

Limang Pangunahing Elemento ng Structural Optimization

1. Disenyo ng Kapal ng Pader : Ang kapal ng pader ng pangunahing tray ay karaniwang mula 8mm hanggang 20mm. Ang masyadong manipis ay humahantong sa hindi sapat na lakas at labis na oksihenasyon; ang masyadong makapal ay nagpapataas ng thermal capacity, nagpapahaba ng mga ikot ng pag-init, at nagpapatindi ng thermal stress. Ipinapakita ng empirical data na para sa bawat 2mm na pagtaas sa kapal ng pader, ang timbang ng tray ay tumataas ng humigit-kumulang 15%, habang ang high-temperature creep life ay bumubuti lamang ng humigit-kumulang 5% , na nangangailangan ng optimization sa pagitan ng lakas at thermal efficiency.
2. Rib Layout : Ang radial o pulot-pukyutan ay karaniwang mga disenyo. Ang mga istruktura ng pulot-pukyutan ay nagpapataas ng higpit ng higit sa 40% habang binabawasan ang timbang, at nagtataguyod ng sirkulasyon ng furnace gas, na kinokontrol ang pagkakapareho ng temperatura ng workpiece sa loob ng ±5°C.
3. Thermal Expansion Compensation : Kapag uminit ang mga tray mula sa temperatura ng silid hanggang 1000°C, ang linear expansion ay maaaring umabot sa 10mm hanggang 15mm (bawat metrong haba). Ang mga expansion gaps o flexible na istruktura ng koneksyon ay dapat na nakalaan sa disenyo; kung hindi, ang konsentrasyon ng thermal stress ay magdudulot ng weld cracking.
4. Disenyo ng Bottom Track : Ang mga ilalim na track ng mga roller hearth tray ay dapat na eksaktong tumugma sa mga furnace roller. Ang tigas ng track ay dapat na 30 hanggang 50HBW na mas mababa kaysa sa mga roller ng furnace upang maiwasan ang pagkasira ng mga mamahaling roller surface. Karaniwang 300mm hanggang 600mm ang spacing ng track, na kinakalkula batay sa haba ng tray at kapasidad ng pagkarga.

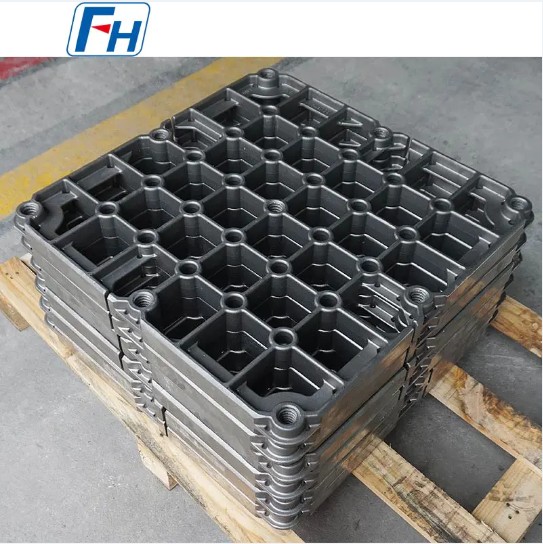

5. Stacking at Positioning Structures : Ang mga tray para sa multi-layer stacking ay dapat magkaroon ng positioning bosses o guide pillars upang matiyak na ang stacking verticality deviation ay hindi lalampas sa 2mm/m, na pumipigil sa pag-tipping at pagtiyak ng furnace gas flow channels.

Mga Proseso sa Paggawa at Kontrol sa Kalidad

Ang paggawa ng mga heat treatment tray ay nagsasangkot ng tumpak na proseso ng paghahagis, welding, o forging. Ang kontrol sa kalidad sa bawat yugto ay direktang nakakaapekto sa pagiging maaasahan at buhay ng serbisyo ng huling produkto.

Mga Bentahe ng Precision Casting Processes

Para sa mga tray na may kumplikadong mga hugis na nagtatampok ng maraming ribs at bukas na mga istraktura, ang precision casting (investment casting o sand casting) ay ang gustong proseso. Ang mga cast tray ay nagbibigay-daan sa malapit-net-shape form na may mga rate ng paggamit ng materyal na hanggang 70% o mas mataas, pare-parehong panloob na istraktura, at walang weld heat-affected zone. Ang mga cast tray na gumagamit ng vacuum melting at directional solidification na teknolohiya ay nagpapakita ng 25% hanggang 35% na mas mataas na high-temperature na rupture strength kaysa sa mga welded structures , partikular na angkop para sa high-load na tuluy-tuloy na operating environment.

Pagkontrol sa Proseso para sa Mga Welded Structure

Ang mga welded tray ay angkop para sa malaki o napakalaking mga detalye (isang pirasong timbang na lampas sa 500kg). Ang welding ay dapat gumamit ng heat-resistant filler materials na tumutugma sa base metal, na may mahigpit na kontrol sa heat input. Ang paggamot sa post-weld solution sa 1050°C hanggang 1100°C ay sapilitan upang maalis ang mga natitirang stress sa welding at maibalik ang resistensya ng kaagnasan . Ang kalidad ng weld ay dapat ma-verify sa pamamagitan ng radiographic testing (RT) o ultrasonic testing (UT) upang matiyak na walang kakulangan ng fusion, porosity, at iba pang mga depekto.

Mga Pamantayan sa Pagsusuri ng Kalidad

• Pagsusuri sa Komposisyon ng Kemikal: Pagtukoy ng spectrometer ng mga nilalaman ng elemento ng haluang metal upang matiyak ang pagsunod sa mga pamantayan ng materyal (gaya ng mga pamantayan ng DIN, ASTM, o GB)
• Pagsubok sa Mechanical Property: Temperatura ng silid at mga pagsubok sa tensile ng mataas na temperatura, pagsubok sa katigasan upang ma-verify ang mga tagapagpahiwatig ng lakas ng materyal
• Pag-inspeksyon sa Katumpakan ng Dimensyon: Pag-detect ng coordinate measuring machine (CMM) ng mga kritikal na sukat ng akma, na may mga tolerance na karaniwang kinokontrol sa loob ng ±1mm
• Surface Quality Inspection: Visual at penetrant testing (PT) upang matiyak na walang mga bitak, mga butas ng buhangin, at iba pang mga depekto sa ibabaw
• Sertipikasyon ng Sistema ng Pamamahala: Sistema ng pamamahala ng kalidad ng ISO9001 at sertipikasyon ng sistema ng pamamahala sa kapaligiran ng ISO14001 upang matiyak ang kakayahang masubaybayan ang buong proseso

Mga Istratehiya sa Pagpapalawig ng Buhay ng Serbisyo at Pagpapanatili

Kahit na may pinakamataas na kalidad ng mga materyales at proseso, ang mga heat treatment tray ay may limitadong buhay ng serbisyo sa ilalim ng malupit na mga kondisyon sa pagpapatakbo. Ang mga diskarte sa pagpapanatili ng siyentipiko ay maaaring pahabain ang average na buhay ng serbisyo ng 30% hanggang 50%.

Mga Karaniwang Mode ng Pagkabigo at Pag-iwas

Pinakamahuhusay na Kasanayan para sa Pang-araw-araw na Pagpapanatili

• Kontrol sa Pag-load : Ang solong tray loading ay hindi dapat lumampas sa 85% ng design load upang maiwasan ang lokal na konsentrasyon ng stress na magdulot ng maagang deformation
• Pamamahala ng Temperatura : Ang aktwal na temperatura ng pagpapatakbo ay dapat na hindi bababa sa 50°C sa ibaba ng pinakamataas na temperatura ng serbisyo ng materyal upang magbigay ng margin ng kaligtasan para sa hindi sinasadyang overheating
• Pana-panahong Inspeksyon : Magsagawa ng komprehensibong inspeksyon bawat 500 cycle ng furnace, sinusukat ang kritikal na deformation ng dimensyon; ihinto ang paggamit kapag ang pagpapapangit ay lumampas sa 3mm
• Paglilinis ng Ibabaw : Agad na alisin ang nakadikit na oxide scale at carburized na mga layer upang maiwasan ang localized corrosion acceleration at kontaminasyon sa ibabaw ng workpiece
• Paggamit ng Pag-ikot : Magtatag ng sistema ng pag-ikot ng tray upang maiwasan ang mga indibidwal na tray mula sa tuluy-tuloy na pagpapatakbo ng mataas na karga sa pangmatagalang, pagbabalanse ng pangkalahatang pagkasuot

Customized na Disenyo: Pagtutugma sa Mga Partikular na Kinakailangan sa Proseso

Bagama't ang mga standardized na tray ay nag-aalok ng versatility at ekonomiya, ang mga customized na disenyo ay maaaring makabuluhang mapabuti ang kalidad ng heat treatment at kahusayan sa produksyon sa mga partikular na senaryo ng proseso.

Kapag Kailangan ang Mga Na-customize na Tray

Customized mga tray ng paggamot sa init Inirerekomenda kapag nangyari ang mga sumusunod na kondisyon:

• Ang mga workpiece ay may mga espesyal na hugis (tulad ng mahahabang shaft, manipis na pader na bahagi, hindi regular na hugis) na hindi maaaring maayos na nakaposisyon sa mga karaniwang tray o nanganganib na mapinsala ang banggaan.
• Ang mga proseso ay nangangailangan ng mahigpit na pagkakapareho ng temperatura (tulad ng ±3°C para sa mga bahagi ng aerospace), na nangangailangan ng na-optimize na istraktura ng bentilasyon ng tray
• Ang kasalukuyang buhay ng serbisyo ng tray ay masyadong maikli, na may madalas na pagpapalit na nagdudulot ng pagkalugi sa downtime na lampas sa incremental na halaga ng pag-customize
• Ang mga automated na linya ng produksyon ay nangangailangan ng mga tray upang tumpak na makipagtulungan sa mga robotic arm at conveying system
• Ang mga produktong may mataas na halaga ay may napakataas na mga kinakailangan sa kalidad ng ibabaw, na kailangang maiwasan ang mga marka ng contact sa tray

Mga Key Input Parameter para sa Custom na Disenyo

Ang pasadyang disenyo ng propesyonal na tray ay nangangailangan ng mga user na magbigay ng mga sumusunod na teknikal na parameter: uri ng furnace at epektibong mga sukat ng working zone, maximum na operating temperature at mga kinakailangan sa pagkakapareho ng temperatura, solong piraso at kabuuang bigat ng furnace-loaded workpieces, uri ng proseso ng atmosphere (oxidation/carburizing/nitriding/vacuum), paraan ng paglo-load/pagbaba (manual/forklift/robotic arm), inaasahang target ng buhay ng serbisyo . Batay sa mga parameter na ito, maaaring gumamit ang mga inhinyero ng finite element analysis (FEA) para gayahin ang thermal at mechanical stress distribution, i-optimize ang structure, at hulaan ang buhay ng serbisyo.
