1.4825 1480x1180x600mm Heat Treatment Fixtures para sa mga Quenching Furnace | FH®

FH® Quenching Furnace Heat Treatment Fixtures:

Ang mga kagamitan sa pagsusubo ng furnace ay hindi lamang dapat makatiis sa mataas na temperatura tulad ng iba pang mga heat treatment fixture ngunit mayroon ding mataas na init na lakas, mahusay na thermal fatigue resistance, at sapat na tibay upang matiis ang matinding thermal shock at potensyal na kaagnasan mula sa mga quenchant (langis, tubig, polymer solution, o salt bath).

1. Tumpak na Pagpoposisyon at Pag-secure: Tinitiyak na ang workpiece ay hindi lumilipat sa panahon ng paglilipat at pagsusubo, na pumipigil sa hindi pantay na paglamig dahil sa paggalaw.

2. Aktibong Distortion Control: Ito ang pinaka kritikal na function nito. Ito ay lumalaban sa workpiece warping sa panahon ng mataas na temperatura na paglambot at pagsusubo ng contraction sa pamamagitan ng suporta, pagpilit, o pre-stress application.

3. Paggabay sa Proseso ng Pagsusubo:

• Pamamaraan ng Pagkontrol sa Immersion: Pagpasok ng quenchant sa isang tiyak na anggulo at bilis upang mabawasan ang vapor film at matiyak ang pare-parehong paglamig.
• Pag-enable ng Directional Cooling: Pagdidisenyo para sa differential cooling rate sa mga kinakailangang lugar (hal., pagdaragdag ng insulation o flow guides).

4. Makatiis sa Extreme Thermal Shock: Tinitiis ng mga materyales ang napakalaking thermal stress kapag lumilipat mula ~800-1000°C patungo sa isang likido sa sampu-sampung digri sa loob ng ilang segundo.

5. Lumalaban sa Medium Corrosion/Erosion: Ang mga Quench oil, brines, polymers, atbp., ay may iba't ibang corrosive/oxidative effect sa mga metal.

Mga Pangunahing Uri at Karaniwang Halimbawa:

1. Universal Load-Bearing Type:

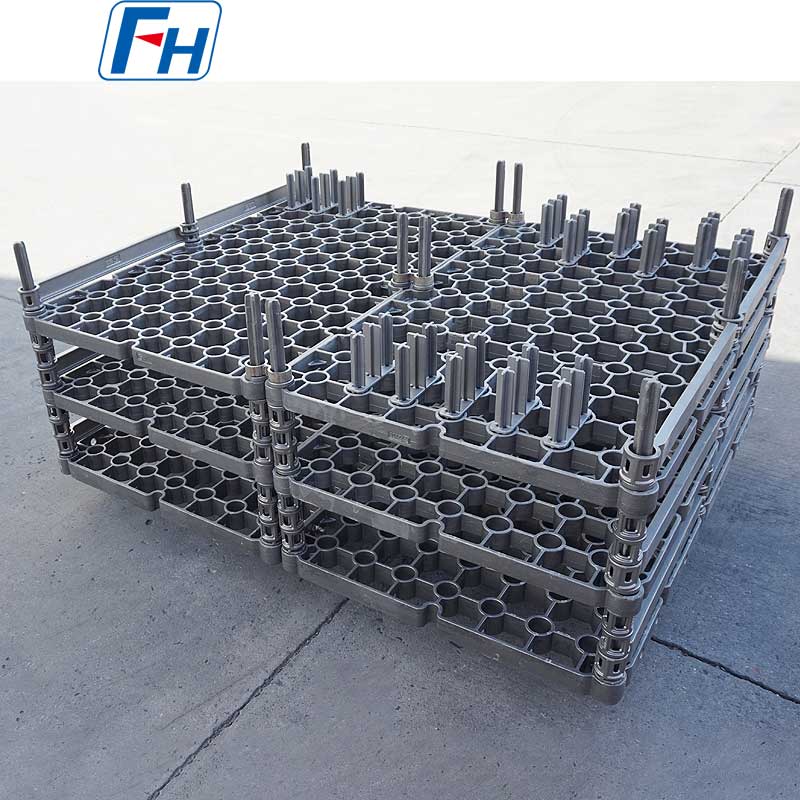

• Mga Tray/Basket: Para sa batch quenching ng maliliit, regular na bahagi (hal., mga fastener, bearing roller). Ang ibaba ay dapat na may sapat na mga puwang para sa pag-agos ng pawi.
• Mga Hanger/Poking Rod: Para sa hanging shaft o sleeve-type na bahagi, tinitiyak ang vertical immersion upang mabawasan ang baluktot.

2. Nakatuon na Anti-Distortion Heat Treatment Fixtures (Mga Pangunahing Kategorya):

• Gear Press Quenching Dies: Ang pinaka-klasikong halimbawa. Ang pinainit na gear ay inilalagay sa pagitan ng isang tapered mandrel at isang press die para sa pagsusubo sa ilalim ng isang press, na epektibong kinokontrol ang pagbaluktot at flatness ng ngipin ng gear.
• Bearing Ring/Annular Part Expansion Clamps: Palawakin mula sa loob laban sa panlabas na dingding o i-clamp mula sa labas laban sa panloob na butas upang maiwasan ang labas-ng-bilog.
• Long Shaft Support Racks: Nagtatampok ng maraming hugis-V na roller o mga bloke ng suporta, na nagbibigay-daan sa baras na malayang kurutin sa panahon ng pagsusubo habang pinapanatili ang tuwid.
• Plate Part Flattening Frames: Gumamit ng mga pang-itaas na plato o mga istruktura ng frame upang paghigpitan ang pag-warping ng mga manipis na plato sa panahon ng pagsusubo.

3. Mga Partikular na Fixture sa Pagpapatigas ng Induction:

• Pinagsama sa induction coils para sa localized hardening. Eksaktong iposisyon ang lugar na patigasin at ginagabayan ang spray coolant.

4. Vacuum/Atmosphere Quenching Fixture:

• Magkaroon ng mataas na lakas at mababang pagkasumpungin sa mataas na temperatura (upang maiwasang makontamina ang furnace at workpiece). Kadalasang ginawa mula sa grapayt, molibdenum, tungsten, o mga espesyal na haluang metal na lumalaban sa init.



Mga Pangunahing Pagsasaalang-alang sa Disenyo:

1. Pagpili ng Materyal (Nangungunang Priyoridad):

• Heat-Resistant Steels: Hal., AISI 314, 330, 253MA, na angkop para sa karamihan ng neutral o bahagyang oxidizing quenching atmospheres, cost-effective.
• High-Temperature Alloys: Hal., Inconel 600/601, Haynes 230, para sa mas mataas na temperatura, mas malupit na corrosive na kapaligiran, o vacuum furnace.
• Specialty Materials: Graphite (para sa high-temperature na vacuum quenching, mababang thermal mass, ngunit impact-sensitive); Silicon Carbide Ceramics (matinding temperatura, lumalaban sa pagsusuot, ngunit malutong).
• Mga Pagsasaalang-alang: Lakas ng ani ng mataas na temperatura, thermal conductivity, koepisyent ng thermal expansion (perpektong malapit sa workpiece), thermal shock resistance, paglaban sa medium corrosion.

2. Disenyo ng Structural Mechanics:

• Iwasan ang Stress Concentrations: Gumamit ng mga fillet at bawasan ang matutulis na sulok.
• Symmetry at Uniformity: Tinitiyak ang pantay na pamamahagi ng init at paglamig.
• Balansehin ang Lightweighting na may Lakas/Toughness: Palakasin ang mga pangunahing lugar na nagdadala ng pagkarga, bawasan ang bigat sa mga hindi kritikal na lugar upang mapababa ang thermal mass at pagkonsumo ng enerhiya.

3. Disenyo ng Landas ng Daloy ng Paglamig:

• Ang istraktura ng fixture ay dapat pahintulutan ang quenchant na dumaloy nang malaya at mabilis, nang hindi lumilikha ng mga dead zone na maaaring humantong sa hindi sapat na lokal na paglamig (soft spot) sa workpiece.
• Minsan ay nangangailangan ng pagdidisenyo ng mga gabay sa daloy o pagbubukas upang idirekta ang likido sa mga kritikal na lugar.



Talahanayan ng Marka ng Materyal:
