Pangkalahatang-ideya ng Produkto
Gumagawa ang FH® Alloy ng custom na W type na radiant tubes para sa mga industrial heat treatment furnace, na idinisenyo para sa hindi direktang pag-init ng mga application kung saan kinakailangan ang stable na heat transfer, mataas na temperatura na resistensya at pangmatagalang structural reliability.

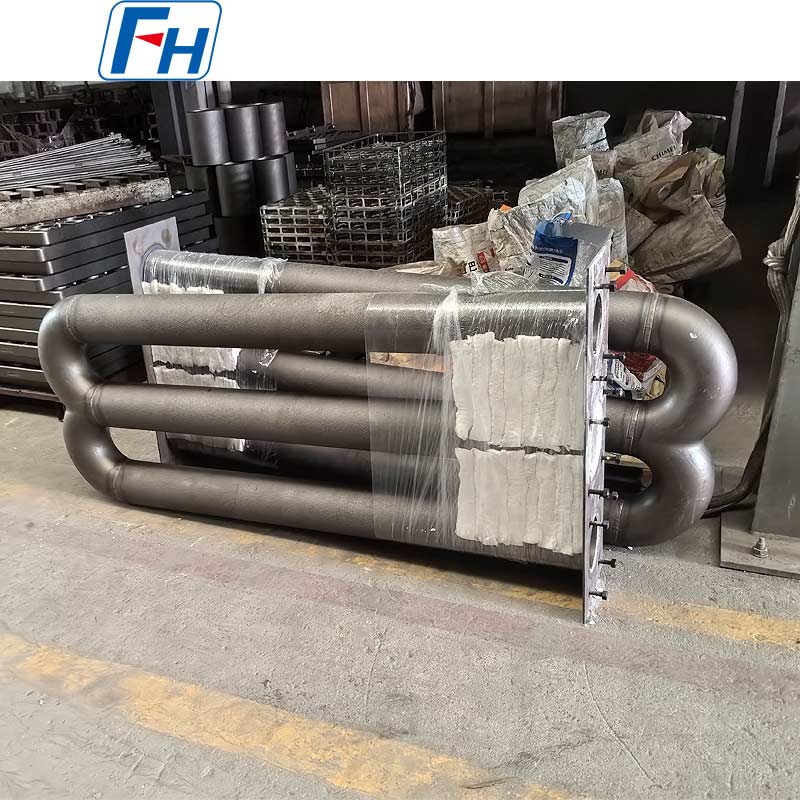

Ang hugis-W na radiant tube na ito ay ginawa mula sa HT heat-resistant alloy na may kabuuang sukat na 1860 × 610 mm. Ang multi-pass W na configuration nito ay nagbibigay ng malaking mabisang nagniningning na ibabaw sa loob ng medyo compact na espasyo ng furnace, na ginagawa itong angkop para sa mga industriyal na furnace na nangangailangan ng mahusay at pare-parehong pag-init.
Ang bawat radiant tube ay maaaring gawin ayon sa mga sukat ng furnace ng customer, pag-aayos ng burner, disenyo ng flange, diameter ng tubo at mga kondisyon ng operating.

Mga Detalye ng Produkto

Ang mga custom na laki, materyales, diameter ng tubo at istruktura ng flange ay magagamit ayon sa mga guhit o kundisyon ng pagpapatakbo ng furnace.

Ano ang isang W Type Radiant Tube?
Ang isang W type radiant tube ay isang indirect furnace heating component na binubuo ng ilang tuwid na tube section na konektado sa pamamagitan ng return bends upang bumuo ng hugis-W na gas path.
Sa panahon ng operasyon ng pugon, ang mga mainit na gas ng pagkasunog ay dumadaloy sa panloob na daanan ng radiant tube. Ang init ay inililipat sa pamamagitan ng heat-resistant na alloy tube wall at inilalabas sa furnace chamber nang hindi pinapayagan ang combustion gases na direktang makipag-ugnayan sa mga workpiece.
Ang disenyong ito ay karaniwang ginagamit kapag ang furnace atmosphere o ibabaw ng produkto ay kailangang manatiling nakahiwalay sa mga produkto ng pagkasunog.
Kung ikukumpara sa mas simpleng tuwid o U-type na mga disenyo, ang W configuration ay maaaring magbigay ng mas malaking radiant surface sa loob ng available na furnace chamber.

Mga Pangunahing Tampok ng Aming HT W Type Radiant Tube
HT Heat-Resistant Alloy Construction
Ang tubo ay ginawa mula sa HT grade heat-resistant alloy, pinili para sa hinihingi ang mataas na temperatura na mga kapaligiran ng furnace.
Ang materyal ay nagbibigay ng mahusay na pagtutol sa:

• Mataas na temperatura na oksihenasyon

• Paulit-ulit na pag-init at paglamig

• Thermal deformation

• Pag-atake sa kapaligiran ng hurno

• Pangmatagalang serbisyo sa mataas na temperatura


Ang pagpili ng materyal ay maaari ding iakma ayon sa temperatura ng furnace, atmospera at inaasahang buhay ng serbisyo.

Malaking Radiant Heating Surface
Ang configuration na hugis W ay lumilikha ng maramihang heating section sa loob ng isang radiant tube assembly.
Nakakatulong ito na mapataas ang available na radiant surface at nagbibigay-daan sa mga designer ng furnace na mahusay na gamitin ang heating chamber.
Ang 1860 × 610 mm na configuration na ipinapakita dito ay ginawa para sa partikular na pag-install ng furnace ng customer.

Custom Engineered para sa Pag-install ng Furnace
Ang mga nagliliwanag na tubo ay hindi karaniwang mga produkto ng kalakal.
Karaniwang kailangang tumugma ang mga sukat sa umiiral na:

• Kamara ng hurno

• Burner

• Recuperator

• Pag-mount ng flange

• Wall ng pugon

• Mga suporta sa tubo

• Mga kinakailangan sa daloy ng gas


Ang FH® Alloy ay maaaring gumawa ng W radiant tubes ayon sa isang umiiral na 2D drawing, 3D na modelo o pisikal na sample.
Kung ang customer ay walang kumpletong pagguhit, ang impormasyon sa pagpapatakbo ay maaari ding ibigay para sa pagsusuri sa engineering.

Heavy-Duty Furnace Construction

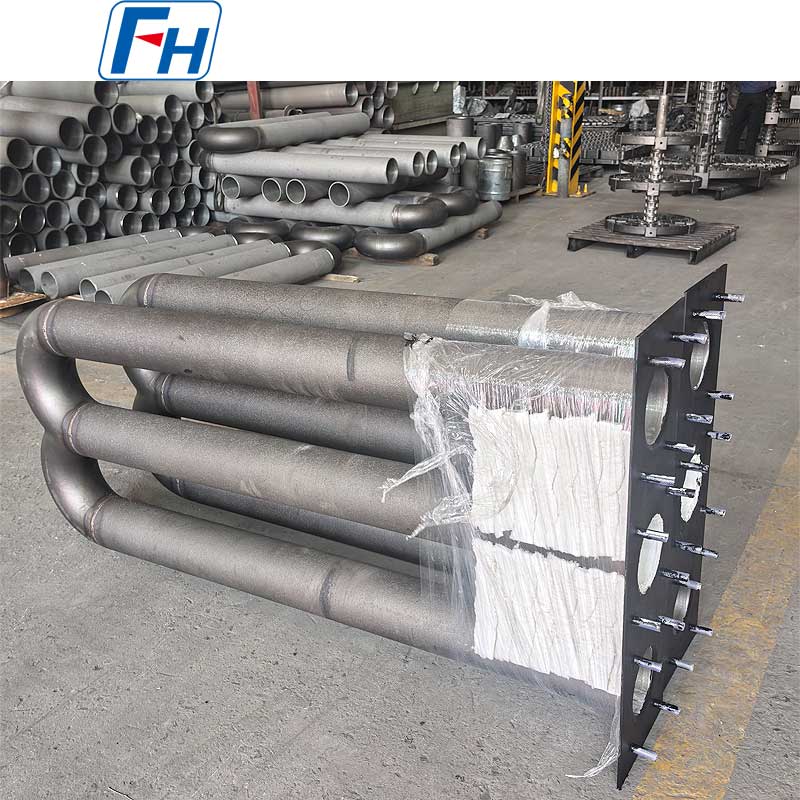

Ang W radiant tube na ipinapakita sa larawan ng produkto ay gumagamit ng isang matatag na multi-section na konstruksyon na may pinagsamang mounting flange.

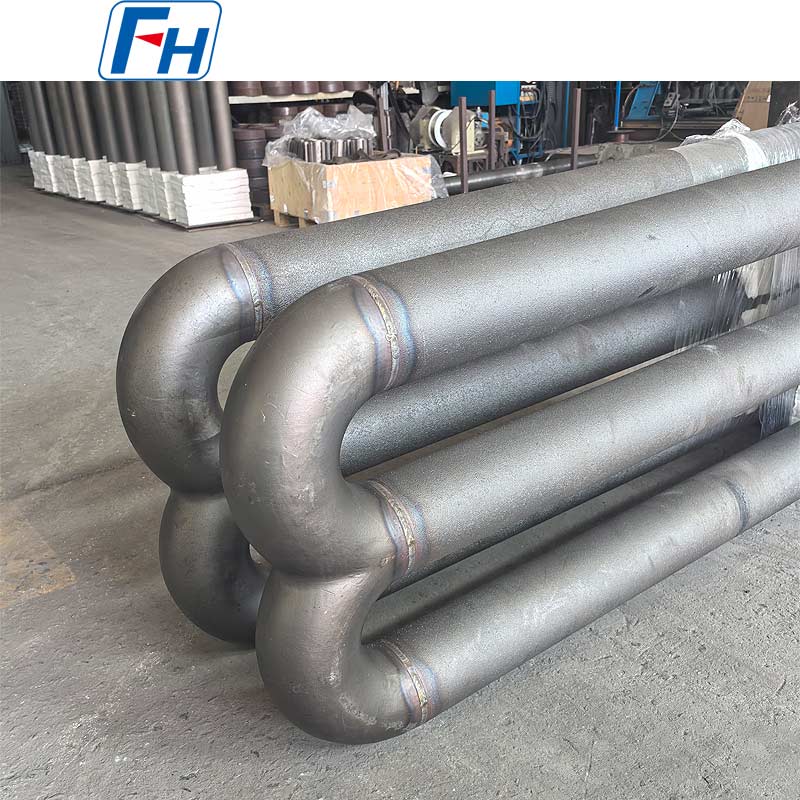

Ang mga kritikal na lugar tulad ng mga koneksyon sa tubo, mga return bends at flange interface ay ginawa nang may pansin sa dimensional na katumpakan dahil ang mga lugar na ito ay partikular na mahalaga para sa maaasahang operasyon sa ilalim ng paulit-ulit na thermal cycling.

Mga Karaniwang Aplikasyon
Ang FH® Alloy W type radiant tubes ay maaaring gamitin sa malawak na hanay ng mga pang-industriyang sistema ng pag-init, kabilang ang:

• Mga hurno ng paggamot sa init

• Patuloy na mga hurno

• Mga hurno ng pagsusubo

• Carburizing furnaces

• Mga pugon na nagpapatigas

• Roller hearth furnaces

• Industrial heating furnaces

• Mga hurno ng proteksiyon na kapaligiran

• Mga hurno sa pagproseso ng metal


Ang mga ito ay partikular na angkop para sa mga aplikasyon kung saan ang hindi direktang pag-init at kontroladong furnace atmosphere ay kinakailangan.

Bakit Ginagamit ang HT Alloy para sa Furnace Radiant Tubes
Ang mga nagliliwanag na tubo ay patuloy na nakalantad sa mga malubhang kondisyon sa pagpapatakbo.
Sa panahon ng serbisyo, ang tubo ay maaaring makaranas ng mataas na panloob na temperatura ng gas, panlabas na temperatura ng pugon, oksihenasyon at paulit-ulit na pagpapalawak at pag-urong ng thermal.
Samakatuwid, ang materyal na nagliliwanag na tubo ay dapat magbigay ng higit sa temperatura ng silid na mekanikal na lakas.
Ang HT heat-resistant alloy ay idinisenyo para sa mataas na temperatura na mga aplikasyon at maaaring magbigay ng kumbinasyon ng oxidation resistance at mataas na temperatura na structural stability na kinakailangan para sa mga pang-industriyang bahagi ng furnace.
Gayunpaman, ang tamang materyal ay dapat palaging piliin ayon sa aktwal na mga kondisyon ng operating.
Ang FH® Alloy ay maaaring gumawa ng mga radiant tube sa iba't ibang grado ng alloy na lumalaban sa init depende sa:
Temperatura sa pagpapatakbo · Atmospera ng hurno · Uri ng burner · Mga sukat ng tubo · Siklo ng pag-init · Inaasahang buhay ng serbisyo

Custom W Type Radiant Tube Manufacturing
Nakatuon ang FH® Alloy sa mga custom na bahagi ng furnace sa halip na mga karaniwang laki lang na produkto.
Para sa W type radiant tubes, maaari naming i-customize ang:
Configuration ng Tube
Ang W type, U type, I type, M type, P type, straight type at espesyal na baluktot na radiant tube na mga disenyo ay available.
Mga sukat
Ang mga sumusunod na parameter ay maaaring gawin ayon sa iyong pagguhit:

• Pangkalahatang haba

• Pangkalahatang lapad

• Ang diameter ng tubo sa labas

• Kapal ng pader ng tubo

• Distansya sa gitna

• Bend radius

• Mga sukat ng flange

• Mga posisyon sa pag-mount ng butas


materyal
Maaaring ibigay ang iba't ibang grado ng haluang metal na lumalaban sa init ayon sa mga kondisyon ng pagpapatakbo at mga kinakailangan ng customer.

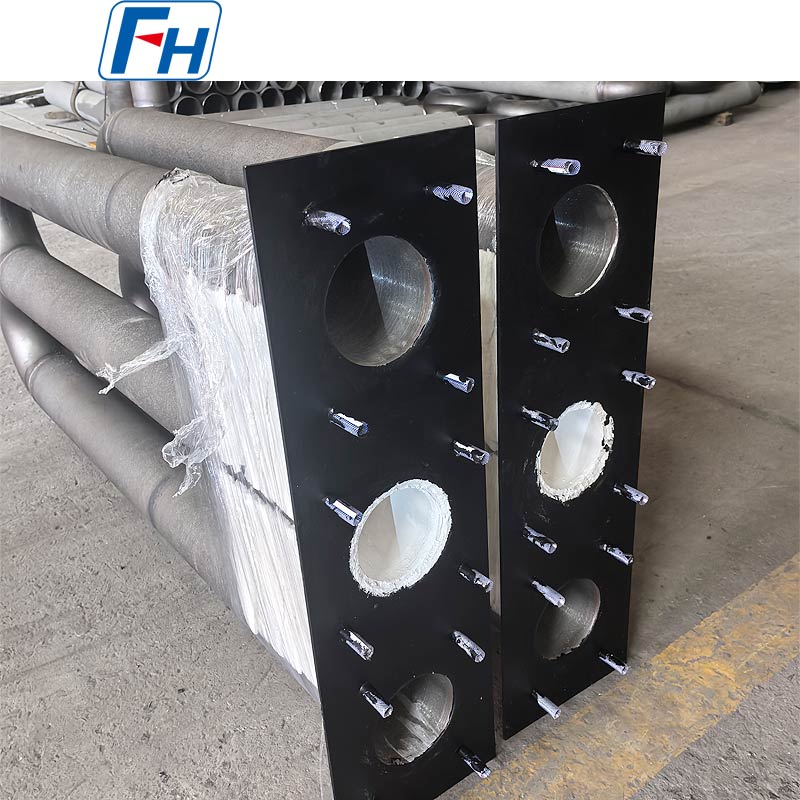

Flange at Mounting Structure
Ang mga flange, mga mounting plate at mga istruktura ng koneksyon ay maaaring gawin upang tumugma sa umiiral na pag-install ng pugon.

Paggawa at Kontrol ng Kalidad ng Radiant Tube
Upang mapahusay ang pagkakapare-pareho ng dimensional at pagiging maaasahan ng serbisyo, kinokontrol ng FH® Alloy ang mahahalagang yugto ng pagmamanupaktura ng bawat custom na radiant tube.
Ang mga karaniwang pamamaraan ng produksyon at inspeksyon ay kinabibilangan ng:
materyal preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
Depende sa disenyo at detalye ng customer, maaari ding magbigay ng karagdagang materyal o dokumentasyon ng inspeksyon ng kalidad.

Impormasyon na Kinakailangan para sa Sipi
Para sa mas mabilis na panipi, mangyaring ipadala sa amin:

1. Pagguhit ng nagliliwanag na tubo

2. Ang diameter ng tubo sa labas and wall thickness

3. Pangkalahatang sukat

4. materyal specification

5. Temperatura ng pagpapatakbo

6. Ang kapaligiran ng hurno

7. Uri ng burner

8. Kinakailangang dami


Kung hindi available ang kumpletong drawing, maaari kang magpadala sa amin ng mga larawan ng umiiral na radiant tube kasama ang mga pangunahing dimensyon at kundisyon ng pagpapatakbo ng furnace.
Maaaring suriin ng aming koponan sa engineering ang impormasyon bago ang produksyon.

Bakit Pumili ng FH® Alloy?
Dalubhasa ang FH® Alloy sa pagmamanupaktura ng mga bahagi ng furnace na lumalaban sa init para sa mga pang-industriya na aplikasyon ng paggamot sa init.
Kasama sa aming hanay ng produkto ang:

• Mga nagliliwanag na tubo

• Mga roller ng hurno

• Mga kagamitan sa paggamot sa init

• Mga tray ng heat treatment

• Mga basket ng heat treatment

• Mga grids ng pugon

• Centrifugal cast tubes

• Paghahagis ng haluang metal na lumalaban sa init

• Custom na mga accessory ng pugon


Sinusuportahan namin ang pag-customize na nakabatay sa pagguhit at batay sa aplikasyon para sa mga kapalit na proyekto at mga bagong proyekto ng furnace.

Custom W Type Radiant Tubes mula sa FH® Alloy
Naghahanap ng W type radiant tube manufacturer para sa iyong heat treatment furnace?
Nagbibigay ang FH® Alloy ng custom na heat-resistant alloy na radiant tubes batay sa iyong mga guhit at aktwal na kondisyon ng pagpapatakbo ng furnace.
Ipadala sa amin ang iyong pagguhit, mga sukat, detalye ng materyal at temperatura ng pagtatrabaho para sa teknikal na pagsusuri at panipi.

FAQ
Q1: Maaari ka bang gumawa ng 1860 × 610 mm W-type na radiant tubes?
Oo. Maaaring gawin ng FH® Alloy itong HT W-type na radiant tube na detalye at maaari ding i-customize ang mga sukat ayon sa disenyo ng iyong furnace.

Q2: Ano ang bentahe ng isang W-type na radiant tube?
Ang hugis-W na istraktura ay lumilikha ng mas mahabang multi-pass heating path at mas malaking radiant surface sa loob ng medyo compact na lugar ng pag-install ng furnace.

Q3: Maaari bang ipasadya ang diameter ng tubo at kapal ng pader?
Oo. Ang diameter ng tubo, kapal ng pader, distansya sa gitna, radius ng bend, pangkalahatang sukat, at mga istruktura ng koneksyon ay maaaring i-customize lahat.

Q4: Maaari mo bang ibigay ang mounting plate at insulation blocks nang magkasama?
Oo. Ang radiant tube ay maaaring ibigay bilang isang kumpletong pagpupulong na may mga mounting plate, insulation block, stud, at mga kaugnay na bahagi ng pag-install.

Q5: Maaari bang palitan ang materyal ng HT ng isa pang haluang metal?
Oo. Maaaring piliin ang materyal ayon sa temperatura ng pagpapatakbo, kapaligiran ng hurno, mga kondisyon ng burner, at inaasahang buhay ng serbisyo.

T6: Maaari ka bang magparami ng isang umiiral na W-type na radiant tube?
Oo. Maaaring gawin ang mga pamalit na tubo ayon sa orihinal na mga guhit, sample, litrato, o sinusukat na sukat.
