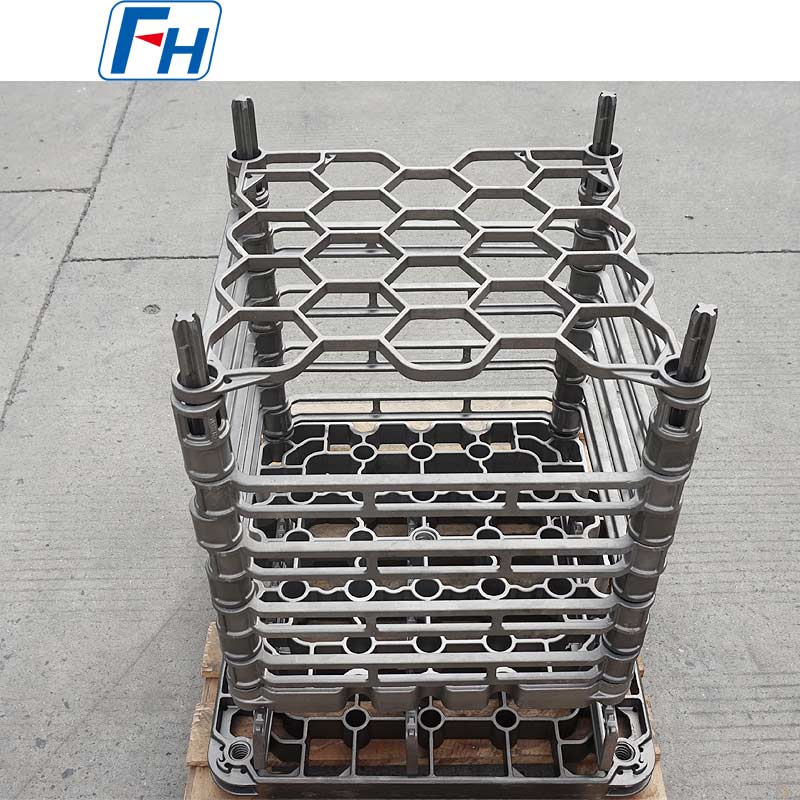

1.4859 High-Temperature Water-Cooled Heat Treatment Fixtures para sa Pusher Tray Furnace | FH®

Brand: FH®

Sertipikasyon: ISO9001, ISO14001

Materyal: Steel na lumalaban sa init

Marka ng Materyal: 1.4859

Sukat: 600x600x750mm o Customized Ayon sa iyong mga Drawings

Operating Temperatura: 950 ℃

Paraan ng Paglamig: Pagpapalamig ng Tubig

MOQ: 2 piraso

Ang FH® Pusher tray furnace fixtures ay ang mga dalubhasang tooling system para sa pusher-type na heat treatment furnace. Kinakatawan ng mga ito ang isang klasikong kategorya ng tuluy-tuloy na furnace fixtures, ngunit ang kanilang disenyo, aplikasyon, at pagpapanatili ay lubos na dalubhasa, na gumaganap ng isang sentral na papel, lalo na sa mabigat na tungkulin na mga proseso ng carburizing at pagsusubo.
Ang core ng pusher tray furnace Fixtures ay ang "tray-rail" friction pair system. Direktang tinutukoy ng kalidad ng disenyo nito ang pagiging maayos ng pagpapatakbo ng linya ng produksyon, pagkonsumo ng enerhiya, mga gastos sa pagpapanatili, at maging ang kalidad ng produkto.

Makipag-ugnayan sa Amin
PREV：1.4848 Mataas na temperatura na Three-layer Tray-type Heat Treatment Fixtures para sa Multi-purpose Furnace | FH®
SUSUNOD：1.4848 Heat Treatment Fixture para sa Ipsen 1.2-toneladang TQ13 Carburizing Furnace | FH®
  • Parameter
  • Makipag-ugnayan sa Amin

Ang FH® ay ang tatak ng Wuxi Junteng Fanghu Alloy Technology Co., Ltd., ay isang propesyonal na tagagawa ng mga heat treatment fixture at heat resistant alloy na bahagi para sa mga industriyal na hurno.

I. Pangunahing Konsepto at Prinsipyo ng Pagpapatakbo
1. Prinsipyo ng Pagpapatakbo: Sa loob ng isang pusher furnace, ang mga tray (mga bangka/carrier) na puno ng mga workpiece ay nakalagay sa mga nakapirming riles. Ang isang hydraulic o mekanikal na pusher ay umuusad sa kanila nang paulit-ulit, sunud-sunod, ayon sa isang set cycle. Ang mga tray ay sunud-sunod na dumadaan sa mga zone ng proseso tulad ng preheat, heat, babad, at quench/slow cool.

2. Komposisyon ng Kabit: Pangunahing binubuo ng mga tray na nagdadala ng mga workpiece at ang sistema ng tren na sumusuporta at gumagabay sa paggalaw ng tray. Magkasama, bumubuo sila ng isang hindi mapaghihiwalay na sistema ng tribological na may mataas na temperatura.

3. Pangunahing Hamon: Dapat lutasin ng system na ito ang tatlong pangunahing problema sa ilalim ng matinding mga kondisyon ng pagpapatakbo ng mataas na temperatura (hanggang sa 950°C), mabigat na karga (ilang tonelada bawat tray), at pangmatagalang tuluy-tuloy na operasyon: mataas na temperatura na pagpapapangit ng creep, oxidation/carburization, at frictional resistance at wear.

II. Design Core: Pagbabawas ng Friction at Pag-iwas sa Jamming
Ito ang kaluluwa ng pusher furnace fixture design. Ang labis na alitan ay humahantong sa: matinding pagtaas ng load ng pusher, hindi naka-synchronize na paggalaw ng tray, o kahit na "pile-up" na mga aksidente.

1. I-optimize ang Friction Pair:

  • Pagpapares ng Materyal: Kasama sa mga klasikong pares ang Inconel 600 feet RA330 rails o ceramic-coated feet metal rails.
  • Kondisyon sa Ibabaw: Dapat na makinis ang mga contact surface ngunit hindi naka-salamin (nakakatulong ang ilang pagkamagaspang na bumuo ng protective oxide film lubricant).

2. Bawasan ang Contact Area:

  • Idisenyo ang mga paa bilang makitid na strip o discrete pad kaysa sa buong mukha na contact.
  • Ang mga transverse grooves ay ginagawang makina sa ilalim na ibabaw ng mga paa ng suporta upang mabawasan ang parehong timbang at lugar ng contact.

3. Account para sa Thermal Expansion Compensation:

  • Ang mga tray at guide rails ay nakakaranas ng makabuluhang thermal expansion kasama ang haba ng direksyon habang tumatakbo. Sa disenyo, ang mga expansion clearance ay dapat na nakalaan upang matiyak na ang mga tray ay maaari pa ring mag-slide nang malaya kapag pinalawak, nang walang mutual extrusion o jamming laban sa furnace body.

4. Balansehin ang Magaan at Mataas na Lakas:

  • Palakasin ang mga pangunahing lugar na nagdadala ng pagkarga (mga talampakan, frame) at gumamit ng mga grids upang mabawasan ang timbang sa mga hindi kritikal na lugar (tray center) upang mapababa ang pushing resistance at pagkonsumo ng enerhiya.

III. Karaniwang Aplikasyon

  • Heavy-Duty Gear Carburizing & Quenching Lines: May dalang malalaking transmission gear.
  • Bearing Ring Continuous Heat Treatment Lines: Pinoproseso ang mataas na volume ng mga bearing race.
  • Forging Blank Isothermal Normalizing Lines.

IV. Buod
Ang pusher tray furnace fixture ay hindi isang simpleng lalagyan, ngunit isang tumpak, dynamic na high-temperature na mekanikal na sistema. Ito ay nagsisilbing physical execution unit na nagsasalin ng tuluy-tuloy na heat treatment process theory sa stable, efficient, at large-scale production. Ang pangunahing kontradiksyon sa disenyo ay nakasalalay sa pangangailangan na maging sapat na matatag upang makayanan ang mga mabibigat na kargada na may mataas na temperatura habang nananatiling sapat na makinis upang madaling maisulong.
Ang FH® (Wuxi Junteng Fanghu Alloy Technology Co., Ltd.) ay isang propesyonal na tagagawa ng mga heat treatment fixtures.

Talahanayan ng Marka ng Materyal:

Steel na lumalaban sa init
/ GB DIN ASTM JIS Komposisyon ng kemikal (%) Pinakamataas na Temperatura ng Operasyon
C Si Mn Cr Ni Nb/Cb Mo Iba pa
1 ZG40Cr27Ni4 1.4823 HD SCH11 0.30 - 0.50 ≤2.00 ≤1.00 24.00 - 28.00 4.00 - 6.00 - ≤0.50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0.30 - 0.50 1.00 - 2.50 ≤2.00 19.00 - 23.00 8.00 - 12.00 - ≤0.50 - 950 ℃
3 ZG30Cr28Ni10 - SIYA SCH17 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 8.00 - 11.00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0.30 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 27.00 11.00 - 14.00 - ≤0.50 - 1050 ℃
5 ZG30Cr28Ni16 - HI SCH18 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 14.00 - 18.00 - - - 1100 ℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0.30 - 0.50 ≤1.75 ≤1.50 23.00 - 27.00 19.00 - 22.00 - ≤0.50 - 1100 ℃
7 ZG30Cr20Ni25 - HN SCH19 0.20 - 0.50 ≤2.00 ≤2.00 19.00 - 23.00 23.00 - 27.00 - - - 1100 ℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0.35 - 0.75 ≤2.50 ≤2.00 17.00 - 21.00 37.00 - 41.00 - - - 1020 ℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0.35 - 0.70 ≤2.00 ≤2.00 15.00 - 19.00 33.00 - 37.00 - ≤0.50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0.30 - 0.50 ≤2.00 ≤2.00 24.00 - 28.00 33.00 - 37.00 0.80 - 1.80 ≤0.50 - 1100 ℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 18.00 - 21.00 36.00 - 39.00 1.20- 1.80 ≤0.50 - 1100 ℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 23.00 - 25.00 23.00 - 25.00 0.80 - 1.80 ≤0.50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0.35 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 28.00 33.00 - 37.00 - ≤0.50 - 1100 ℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0.06 - 0.15 0.50 - 1.50 ≤2.00 19.00 - 21.00 31.00 - 33.00 0.50 - 1.50 ≤0.50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0.35 - 0.75 ≤2.00 ≤2.00 10.00 - 14.00 58.00 - 62.00 - - - 1100 ℃
16 ZG45Cr18Ni66 - HX - 0.35 - 0.75 ≤2.00 ≤2.00 15.00 - 19.00 64.00 - 68.00 - - - 1100 ℃
17 ZG1Cr28Co50 2.4778 - - 0.05 - 0.25 0.50 - 1.00 ≤1.50 27.00 - 30.00 ≤1.00 ≤0.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0.25 - 0.35 0.50 - 1.50 0.50 - 1.50 27.00 - 29.00 - 1.50 - 2.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0.35 - 0.55 1.00 - 2.00 ≤1.50 27.00 - 30.00 47.00 - 50.00 - ≤0.50 W:4.0 - 5.5 1200 ℃


FAQ:

Q: Paano magbigay ng pagtatanong?

A: Hakbang 1, mangyaring bigyan kami ng ilang mga detalye tungkol sa iyong pugon, temperatura ng pagpapatakbo, paraan ng paglamig, bigat ng paglo-load ng iyong pugon at iba pa;

Hakbang 2, mas mahusay na magbigay ng mga 3D na guhit;

Hakbang 3, kapag mayroon kaming sapat na mga detalye, maaari naming idisenyo ang mga guhit ng mga produkto at mag-quote nang naaayon;

Q: Kailan ko makukuha ang presyo?

A: Karaniwan kaming nag-quote sa loob ng 24 na oras pagkatapos naming makuha ang iyong pagtatanong (Maliban sa katapusan ng linggo at mga pista opisyal). Kung masyado kang apurahang makuha ang presyo, mangyaring mag-email sa amin o makipag-ugnayan sa amin sa ibang mga paraan upang makapag-alok kami sa iyo ng isang quote.

Q: Kailan magsasagawa ng paghahatid? /Ano ang Oras ng paghahatid?

A: -Sample na Order: 35 araw pagkatapos matanggap ang buong bayad.

-Stock Order: 10 araw pagkatapos matanggap ang buong bayad

-OEM Order: 30 araw pagkatapos matanggap ang deposito.

Q: Ano ang iyong after-sales service?

A: 1 taon na warranty para sa lahat ng uri ng mga produkto;

Kung makakita ka ng anumang mga depektong accessory sa unang pagkakataon, ibibigay namin sa iyo ang mga bagong piyesa nang libre upang palitan sa susunod na order, bilang isang may karanasan na tagagawa, maaari kang makatitiyak sa kalidad at serbisyo pagkatapos ng pagbebenta.

Q: Ano ang iyong kondisyon sa pagbabayad?

A: T/T

Pagbabayad<=USD10000, 100% nang maaga. Pagbabayad> USD10000, 50% T/T nang maaga, balanse bago ipadala.

Q: Ano ang paraan ng pagpapadala?

A: Dinala ng DHL, UPS, EMS, Fedex, Air freight, sea freight o train freight.
